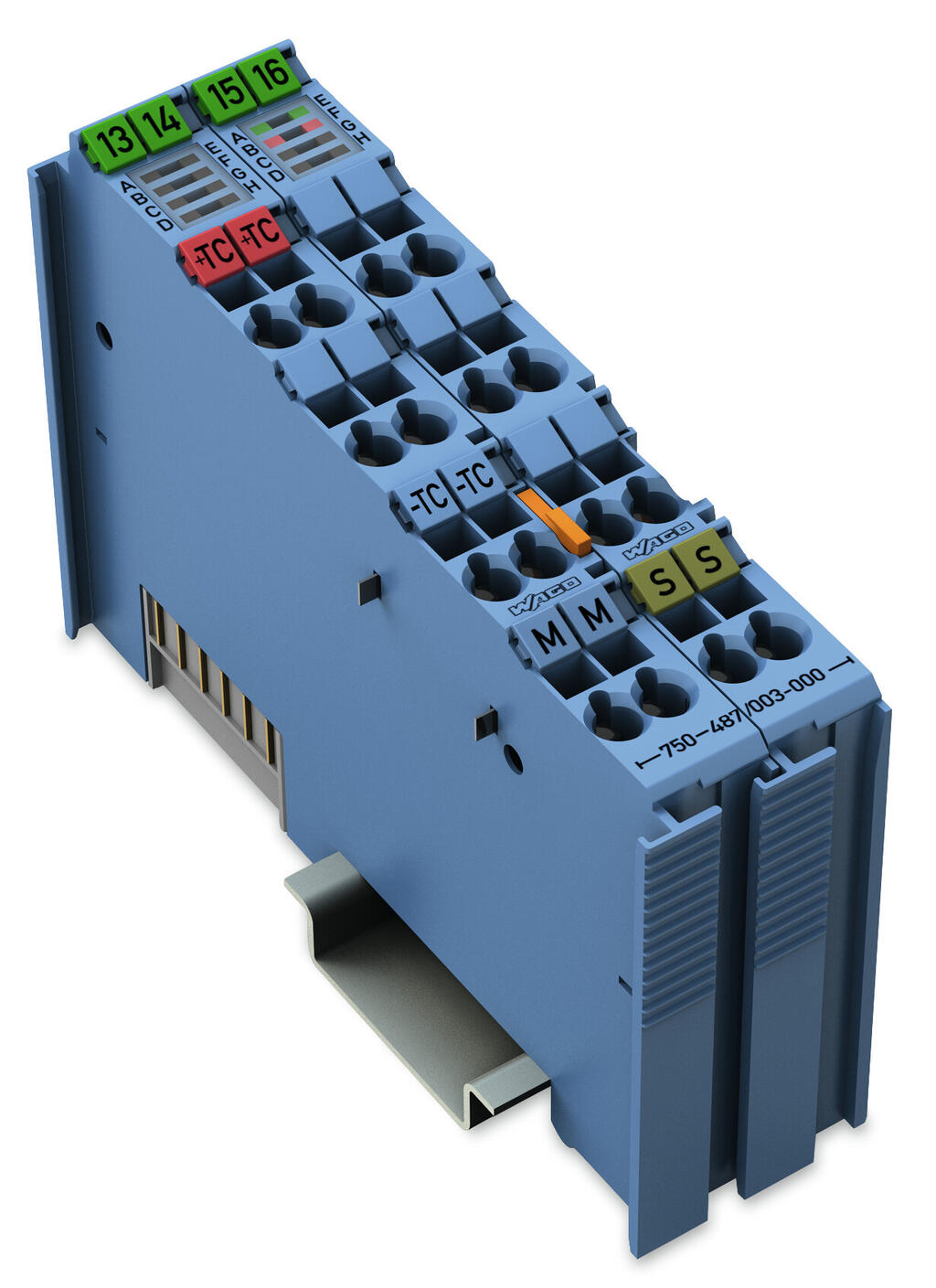

Açıklama
Notes
| Note | Analog giriş modülü yalnızca 24 VDC Ex i üzerinden çalıştırılmalıdır! Patlamaya karşı korumayla ilgili genel bilgiler (örn. Kurulum düzenlemeleri) WAGO I / O System 750 kılavuzlarında mevcuttur! |
Technical Data
| Number of analog inputs | 2 |
| Total number of channels (module) | 2 |
| Sinyal tipi | Termokupl Düşük gerilimler |
| Sinyal tipi | Evet |

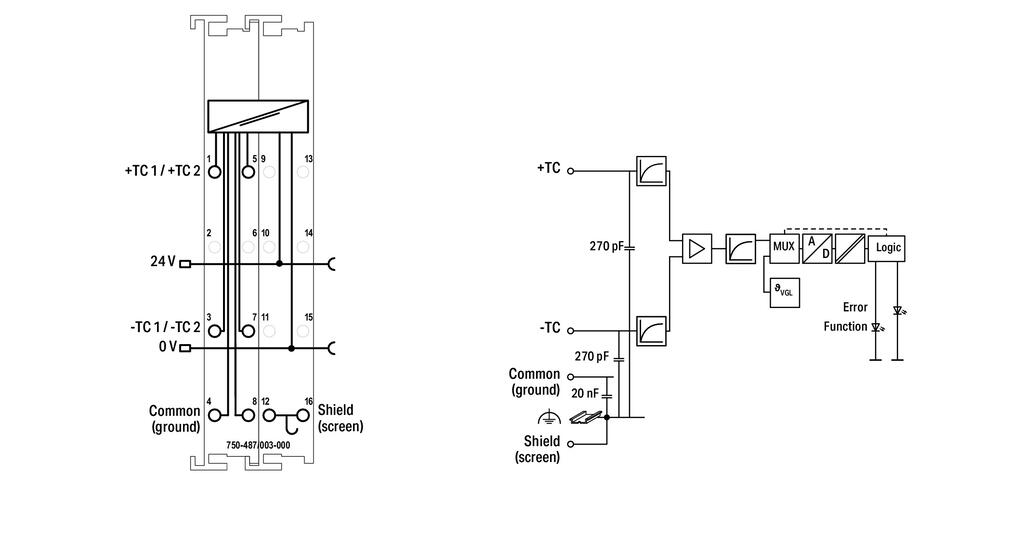

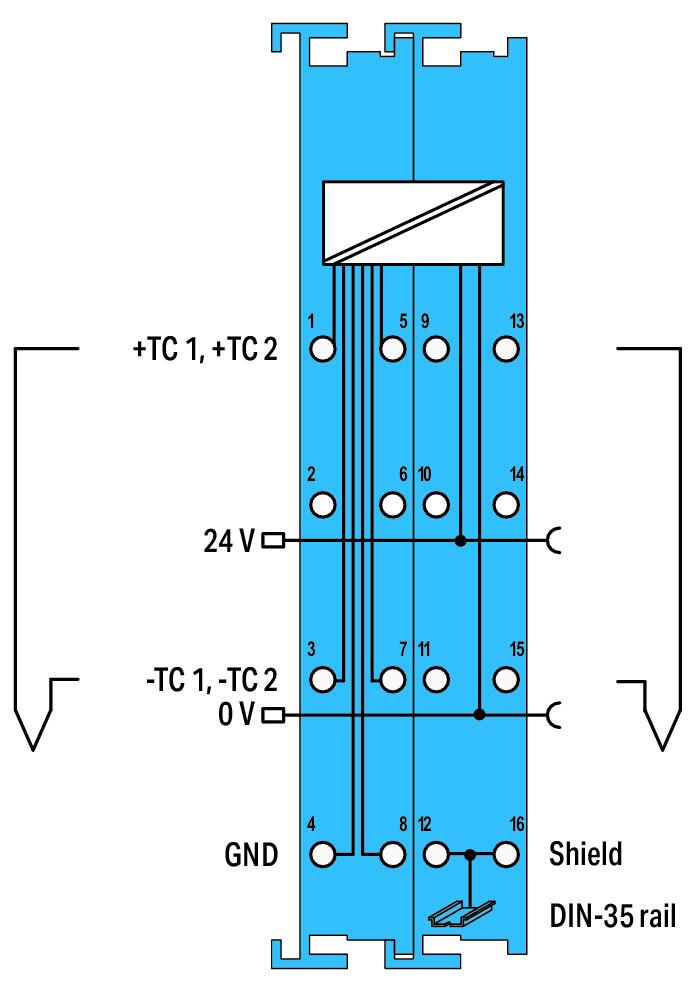

| Sensor connection | 2 x (2 telli) |
| Sensör tipleri | Termokupl K; Yapılandırılabilir: J, B, E, L, N, R, S, T, U, C; Voltaj sensörü: ± 30 mV, ± 60 mV, ± 120 mV |
| Sıcaklık aralığı | Tipe bağlı olarak –100 ila +1.800 C arası |
| Ölçüm aralığı | Thermocouples: Type B: +600 … +1.800 C; Type E: –100 … +1.000 C; Type J: –100 … +1.200 C; Type K: –100 … +1.370 C* *(default setting); Type L: -100 … +900 C; Type N: –100 … +1.300 C; Type R: 0 … +1.700 C; Type S: –50 … +1.700 C; Type T: –100 … +400 C; Type U: -25 … +600 C; Voltage sensors: MB1: ±30 mV; MB2: ±60 mV; MB3: ±120 mV |
| Çözünürlük (tüm aralıkta) | Gerilim ölçümü için 0.1 C veya 0.01 mV |
| Çevirme süresi (tip.) | 320 ms |
| Çevirme süresi | ≤ 320 ms (her iki kanal) |
| Ölçüm hatası (25°C) | <±6 K (voltaj girişi<±2 K;soğuk bağlantı telafisi<±4 K) |
| Sıcaklık katsayısı | <En büyük çıkış alanının (K tipi) ± 0,2 K / K |
| Soğuk bağlantı(cold junction) kompanzasyonu | dahili, her bir klemens çiftinde |
| Internal resistance | 1000 kΩ |
| Kendinden güvenli Ex i | Evet |
| Bit genişliği | 2 x 16 bit veri; 2 x 8 bit kontrol/durum (isteğe bağlı) |
| Configuration options | WAGO-I/O- CHECK CODESYS Kütüphanesi e! COCKPIT |
| System supply voltage | 5 VDC; veri kişileri aracılığıyla |
| Current consumption, system supply (5 V) | 13,5 mA |
| Field supply voltage | 24 VDC; (Ex i güç kaynağı: UO = maks. 27,3 V); güç jumper kontakları aracılığıyla (bıçak kontağı yoluyla güç kaynağı; yay kontağı yoluyla iletim) |
| Current consumption, field supply (module with no external load) | 8,5 mA |
| Güç tüketimi P max. | 0,3 W |
| Güç kaybı P V | 0,3 W |
| İzolasyon | 300 VAC sistem besleme |
| Number of incoming power jumper contacts | 2 |
| Number of outgoing power jumper contacts | 2 |

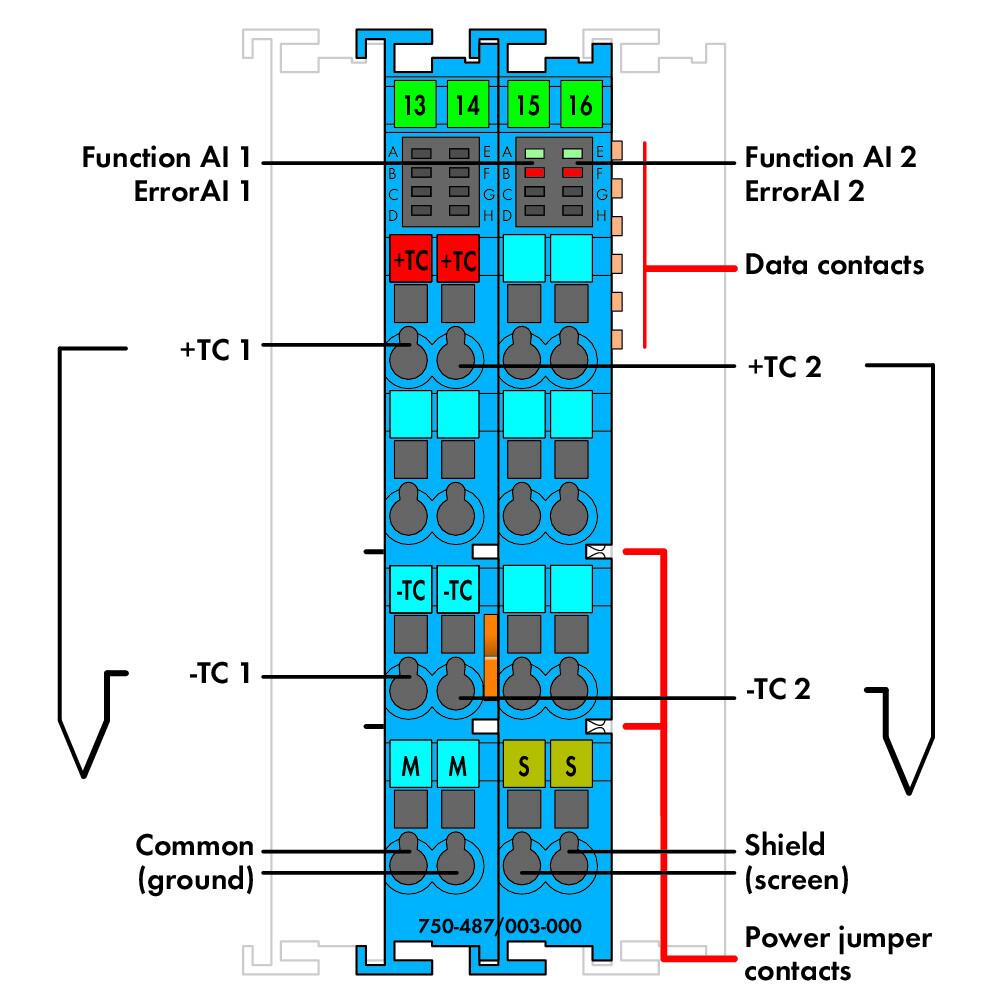

| Indicators | LED (A, E) green: Function AI 1, AI 2; LED (B, F) red: Error AI 1, AI 2 |
| Etiketleme | ATEX, IECEx, INMETRO, Underwriters Laboratories Inc. |
Explosion protection
| ATEX Guideline | EN IEC 60079-0, -7, -11 |
| Elektrik şebekesi, güvenliğe ilişkin bilgi | U O = 14.4 V; I O = 29.1 mA; P O = 52,4 mW; Doğrusal karakteristik eğri |
| Reaktans Ex ia IIC | L O = 52 mH; C O = 650 nF |
| Reaktans Ex ia IIB | L O = 100 mH; C O = 4.0 µF |
| Reaktans Ex ia IIA | L O = 300 mH;C O = 15.8 μF |
| Reaktans Ex ia I | L O = 400 mH; C O = 17.9 µF |
| Reaktans | L ve C'nin uyumluluğunu hesaba katmadan reaksiyonlar |
Bağlantı verisi
| Connection technology: In-/Outputs | 16 x CAGE CLAMP® |
| Connection type (1) | Girişler / Çıkışlar |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| İnce bükümlü kablolar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
Geometrical Data
| Width | 24 mm / 0.945 inches |
| Height | 100 mm / 3.937 inches |
| Depth | 67,8 mm / 2.669 inches |
| Depth | 60,6 mm / 2.386 inches |
Mekanik Veri
| Montaj tipi | DIN-35 ray |
Material Data
| Gövde malzemesi | Polikarbonat, poliamid 6.6 |
| Yangın yükü | 2,063 MJ |
| Ağırlık | 90,5 g |
| Uygunluk işareti | CE |
Environmental Requirements
| Surrounding air (operating) temperature | 0 … +55 °C |
| Surrounding air (storage) temperature | -25 … +85 °C |
| Koruma sınıfı | IP20 |
| Kirlilik derecesi (5) | IEC 61131-2'ye göre 2 |
| Çalışma yüksekliği | 0 … 2000 m |
| Montaj pozisyonu | yatay (ayakta / yatarken); dikey |
| Nısbi nem (yoğuşmasız) | 95 % |
| Titreşime dayanıklı | IEC 60068-2-6 uyarınca 4g |
| Darbe direnci | IEC 60068-2-27 'e göre 15g |
| EMC immunity to interference | EN 61000-6-2 uyarınca, denizcilik uygulamaları |
| EMU: | EN 61000-6-3 uyarınca, denizcilik uygulamaları |
| Kirletici maddelere maruziyet | IEC 60068-2-42 ve IEC 60068-2-43 uyarınca |
| Permissible H 2 S contaminant concentration at a relative humidity | 10 ppm |
| Permissible SO 2 contaminant concentration at a relative humidity | 25 ppm |
Ticari Veri
| Product Group | 15 (I/O System) |
| eCl@ss 10.0 | 27-24-26-01 |
| eCl@ss 10.0 | 27-24-26-01 |
| ETIM 8.0 | EC001596 |
| ETIM 8.0 | EC001596 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | Box |
| SAP tesis 01'den menşei | DE |
| SAP tesis 01'den gümrük tarifesi no. | 85389099990 |
| End of Sale | 2021-12-31 |
| End of Production | 2022-02-01 |
| End of Delivery | 2022-03-01 |
| End of Service and Repair | 2023-12-31 |
Environmental Product Compliance
| CAS-No. | 11120-22-2 1303-86-2 1317-36-8 7439-92-1 |
| REACH Candidate List Substance | Diboron trioxide Lead Lead monoxide Lead silicate |
| RoHS Exemption | 6(c) 7(a) 7(c)-I 7(c)-II |
| SCIP notification number (Bulgaria) | 653f4453-099b-424a-bfa1-1c96483e7cec |
| SCIP notification number (Czech Republic) | e7505689-c728-4ae4-9d13-7f86edb9e571 |
