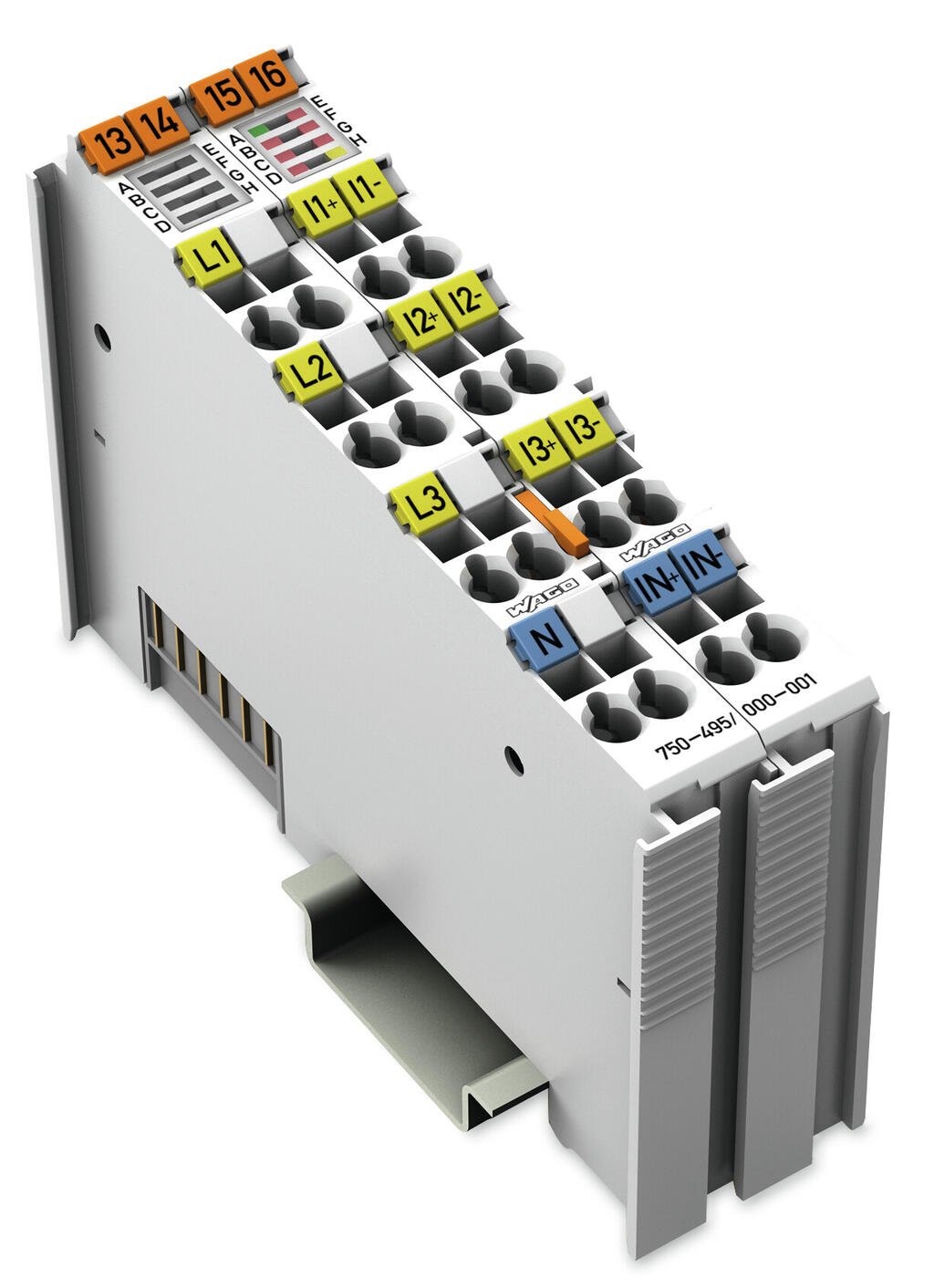

Açıklama
Technical Data
| Number of measurement inputs | 7 (3 Spannungsmesseingänge, 4 differentielle Strommesseingänge) |
| Sinyal tipi | Güç ölçümü |
| Sinyal şekli | Any periodic signals (considering the threshold frequencies) |
| Çözünürlük [bit] | 24 Bit |
| Bit genişliği | 2 x 128-bit data; 2 x 64-bit control/status |
| Giriş direnci gerilim yolu (tip.) | 1429 kΩ |
| Input resistance current path typ. | 5 mΩ |
| Bezug für Messfehler | AC akım/gerilim |
| Messfehler, Bezugstemperatur | 25 °C |
| Messfehler, Abweichung max. vom Messbereichsendwert | 0,5 % |
| Ölçüm akımı (maks.) | 5 A |
| Ölçme çevrim süresi | Einstellbar für arithmetischen Mittelwert, Min_Max_Werte |
| Frekans aralığı, güç kaynağı frekansı | 45 … 65 Hz |
| Frekans aralığı, harmonik analizi | 0 … 3300 Hz |
| Operating frequency | 15,9 kHz |
| Anma gerilimi | U LN = 400 V AC; U LL = 690 V AC |
| Ölçülen değerler | Hat-hat gerilimi, çıkış gücü, enerji, güç faktörleri, şebeke frekansı, harmonik analizi (41. harmoniğe kadar), THD |
| Messkomponenten | Değerlendirme |
| Ölçme prosedürü | Hakiki RMS ölçümü |
| Configuration options | WAGO-I/O- CHECK CODESYS Kütüphanesi e! COCKPIT |
| System supply voltage | 5 VDC; veri kişileri aracılığıyla |
| Current consumption, system supply (5 V) | 100 mA |
| İzolasyon | 6 kV sistem/saha |
| Rated surge voltage | 6 kV |
| Indicators | LED (A) green: Communication; LED (B-G) red: Error L1, Override in Current Measurement Path (display), Undervoltage in Voltage Measurement Path (display), Error L2, Error L3, Override in Voltage Measurement Path (display); LED (H) yellow: Interchange in Phase Sequence L1-L2-L3 |
Bağlantı verisi
| Connection technology: In-/Outputs | 16 x CAGE CLAMP® |
| Connection type (1) | Girişler / Çıkışlar |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| İnce bükümlü kablolar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
Geometrical Data
| Width | 24 mm / 0.945 inches |
| Height | 100 mm / 3.937 inches |
| Depth | 67,8 mm / 2.669 inches |
| Depth | 60,6 mm / 2.386 inches |
Mekanik Veri
| Montaj tipi | DIN-35 ray |
Material Data
| Renk | açık gri |
| Gövde malzemesi | Polikarbonat, poliamid 6.6 |
| Yangın yükü | 2,001 MJ |
| Ağırlık | 90,8 g |
| Uygunluk işareti | CE |
Environmental Requirements
| Surrounding air (operating) temperature | 0 … +55 °C |
| Surrounding air (storage) temperature | -25 … +85 °C |
| Koruma sınıfı | IP20 |
| Kirlilik derecesi (5) | 2 |
| Çalışma yüksekliği | 0 … 2000 m |
| Montaj pozisyonu | yatay (ayakta / yatarken); dikey |
| Nısbi nem (yoğuşmasız) | 95 % |
| Titreşime dayanıklı | IEC 60068-2-6 uyarınca 4g |
| Darbe direnci | IEC 60068-2-27 'e göre 15g |
| EMC immunity to interference | EN 61000-6-2' göre |
| EMU: | EN 61000-6-3' göre |
| Kirletici maddelere maruziyet | IEC 60068-2-42 ve IEC 60068-2-43 uyarınca |
| Permissible H 2 S contaminant concentration at a relative humidity | 10 ppm |
| Permissible SO 2 contaminant concentration at a relative humidity | 25 ppm |
Ticari Veri
| Product Group | 15 (I/O System) |
| eCl@ss 10.0 | 27-24-26-05 |
| eCl@ss 10.0 | 27-24-26-05 |
| ETIM 8.0 | EC001601 |
| ETIM 8.0 | EC001601 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4050821548270 |
| SAP tesis 01'den gümrük tarifesi no. | 85389099990 |
Environmental Product Compliance
| CAS-No. | 1303-86-2 1314-23-4 1317-36-8 7439-92-1 |
| REACH Candidate List Substance | Diboron trioxide Lead Lead monoxide Zirconium Oxide |
| RoHS Compliance Status | Compliant,With Exemption |
| RoHS Exemption | 6(c) 7(a) 7(c)-I 7(c)-II |
| SCIP notification number (Czech Republic) | 34284c00-9b2c-4b17-8ebc-1742d0de303b |
