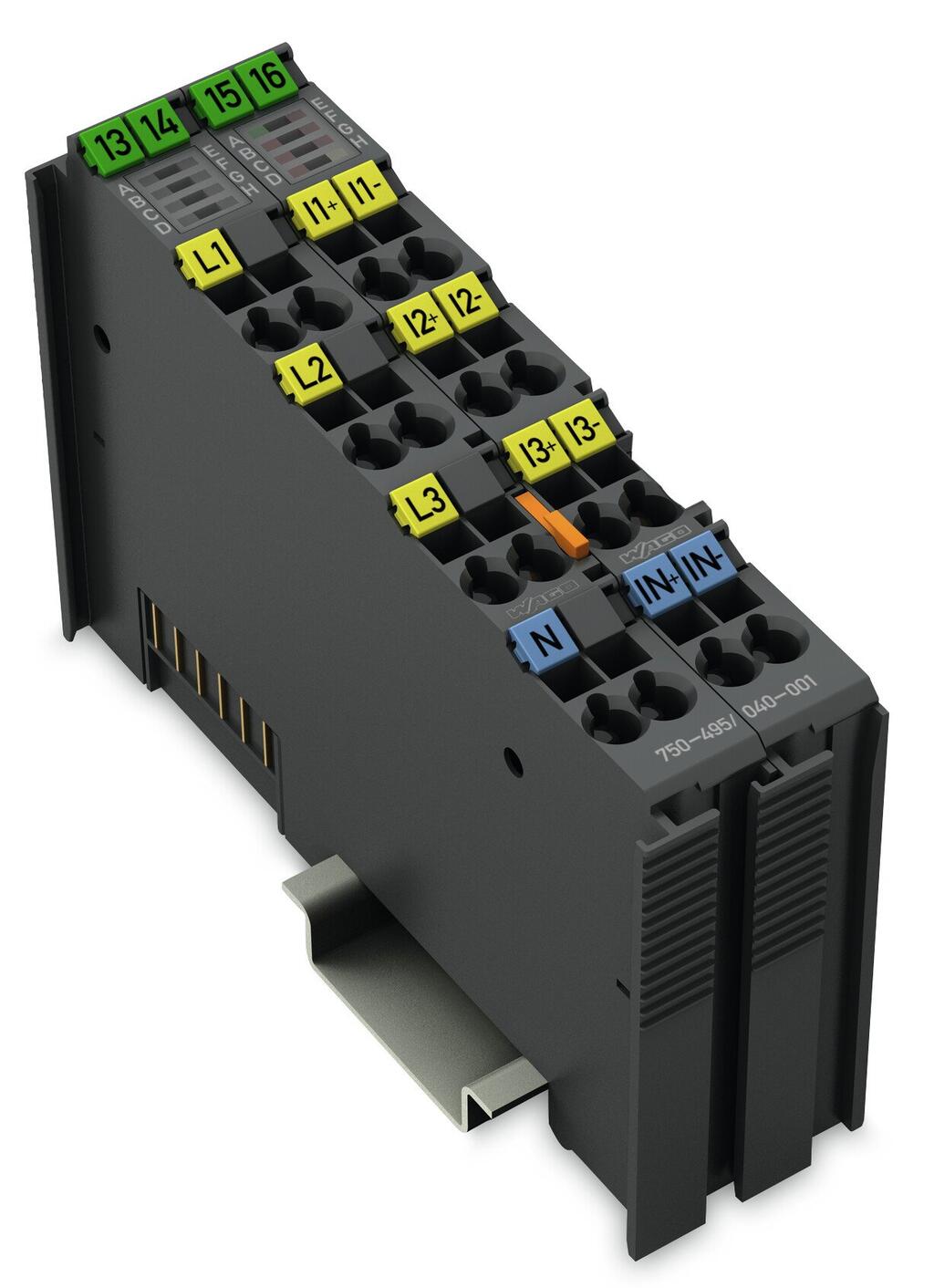

Açıklama
Technical Data
| Number of measurement inputs | 7 (3 gerilim ölçüm girişi, 4 diferansiyel akım ölçüm girişi) |
| Sinyal tipi | Güç ölçümü |
| Sinyal şekli | Periyodik sinyaller (eşik frekansları dikkate alınarak) |
| Çözünürlük [bit] | 24 Bit |
| Bit genişliği | 2 x 128-bit veri; 2 x 64-bit kontrol/durum |
| Giriş direnci gerilim yolu (tip.) | 1429 kΩ |
| Input resistance current path typ. | 5 mΩ |
| Bezug für Messfehler | AC akım/gerilim |
| Messfehler, Bezugstemperatur | 25 °C |
| Messfehler, Abweichung max. vom Messbereichsendwert | 0,5 % |
| Ölçüm akımı (maks.) | 5 A |
| Ölçme çevrim süresi | Aritmetik ortalama değer için ayarlanabilir, min./maks. değerler |
| Frekans aralığı, güç kaynağı frekansı | 45 … 65 Hz |
| Frekans aralığı, harmonik analizi | 0 … 3300 Hz |
| Operating frequency | 15,9 kHz |
| Anma gerilimi | U LN = 400 VAC; U LL = 690 VAC |
| Ölçülen değerler | Hat-hat gerilimi, çıkış gücü, enerji, güç faktörleri, şebeke frekansı, harmonik analizi (41. harmoniğe kadar), THD |
| Messkomponenten | Değerlendirme |
| Ölçme prosedürü | Hakiki RMS ölçümü |
| System supply voltage | 5 VDC; veri kişileri aracılığıyla |
| Current consumption, system supply (5 V) | 100 mA |
| Dielektrik dayanımı | 2,5 kV (AC) / 3,5 kV (DC); EN 60870-2-1 uyarınca |
| Rated surge voltage | 5.0 kV (EN 60870-2-1 / Sınıf VW3); 6,0 kV (UL 508); 6,0 kV (EN 60664-1 / ila 4.000 m ASL); 4,0 kV (EN 60664-1 /> 4.000 m - 5.000 m ASL) |
| Indicators | LED (A) green: Communication; LED (B-G) red: Error L1, Override in Current Measurement Path (display), Undervoltage in Voltage Measurement Path (display), Error L2, Error L3, Override in Voltage Measurement Path (display); LED (H) yellow: Interchange in Phase Sequence L1-L2-L3 |
| Aşırı gerilim kategorisi | 400 fazlı bir sistemde nominal gerilim 690 V / 3 V: III (EN 60664-1 / ila 4.000 m ASL); II (EN 60664-1 / 4.000 m ila 5.000 m ASL) |
Bağlantı verisi
| Connection technology: In-/Outputs | 16 x CAGE CLAMP® |
| Connection type (1) | Girişler / Çıkışlar |
| Tek damarlı boylar | 0,25 … 2,5 mm² / 24 … 14 AWG |
| İnce bükümlü kablolar | 0,25 … 2,5 mm² / 24 … 14 AWG |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
Geometrical Data
| Width | 24 mm / 0.945 inches |
| Height | 100 mm / 3.937 inches |
| Depth | 67,8 mm / 2.669 inches |
| Depth | 60,6 mm / 2.386 inches |
Mekanik Veri
| Montaj tipi | DIN-35 ray |
Material Data
| Renk | koyu gri |
| Gövde malzemesi | Polikarbonat, poliamid 6.6 |
| Yangın yükü | 1,997 MJ |
| Ağırlık | 91 g |
| Uygunluk işareti | CE |
Environmental Requirements
| Surrounding air (operating) temperature | -40 … +70 °C |
| Surrounding air (storage) temperature | -40 … +85 °C |
| Koruma sınıfı | IP20 |
| Kirlilik derecesi (5) | EN 60664-1'e göre 2 |
| Çalışma yüksekliği | sıcaklık değer kaybı olmadan: 0… 2000 m; sıcaklık değer kaybı ile: 2000… 5000 m (0,5 K / 100 m); 5000 m (maks.) |
| Montaj pozisyonu | yatay (ayakta / yatarken); dikey |
| Nısbi nem (yoğuşmasız) | 95 % |
| Relative humidity | Sınıf 3K7/IEC EN 60721-3-3 ve E-DIN 40046-721-3 uyarınca kısa süreli yoğuşma (rüzgar kaynaklı yağış, su ve buz oluşumu hariç) |
| Titreşime dayanıklı | IEC 60068-2-6 (hızlanma: 5g), EN 60870-2-2, IEC 60721-3-1, -3, EN 50155 uyarınca; EN 61373 |
| Darbe direnci | IEC 60068-2-27'ye göre (15g / 11 ms / yarım sinüs / 1.000 şok; 25g / 6 ms / 1.000 şok), EN 50155, EN 61373 |
| EMC immunity to interference | EN 61000-6-1, -2 uyarınca; EN 61131-2; deniz uygulamaları; EN 50121-3-2; EN 50121-4, -5; EN 60255-26; EN 60870-2-1; EN 61850-3; IEC 61000-6-5; IEEE 1613; VDEW: 1994 |
| EMU: | EN 61000-6-3, -4, EN 61131-2, EN 60255-26, deniz uygulamaları, EN 60870-2-1, EN 61850-3, EN 50121-3-2, EN 50121-4, -5 uyarınca |
| Kirletici maddelere maruziyet | IEC 60068-2-42 ve IEC 60068-2-43 uyarınca |
| Permissible H 2 S contaminant concentration at a relative humidity | 10 ppm |
| Permissible SO 2 contaminant concentration at a relative humidity | 25 ppm |
Ticari Veri
| eCl@ss 10.0 | 27-24-26-05 |
| eCl@ss 10.0 | 27-24-26-05 |
| ETIM 8.0 | EC001601 |
| ETIM 8.0 | EC001601 |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4055143353588 |
| SAP tesis 01'den gümrük tarifesi no. | 85389099990 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
