Açıklama
Technical Data
| Number of digital outputs | 2 |
| Total number of channels (module) | 2 |
| Sinyal tipi | Digital |

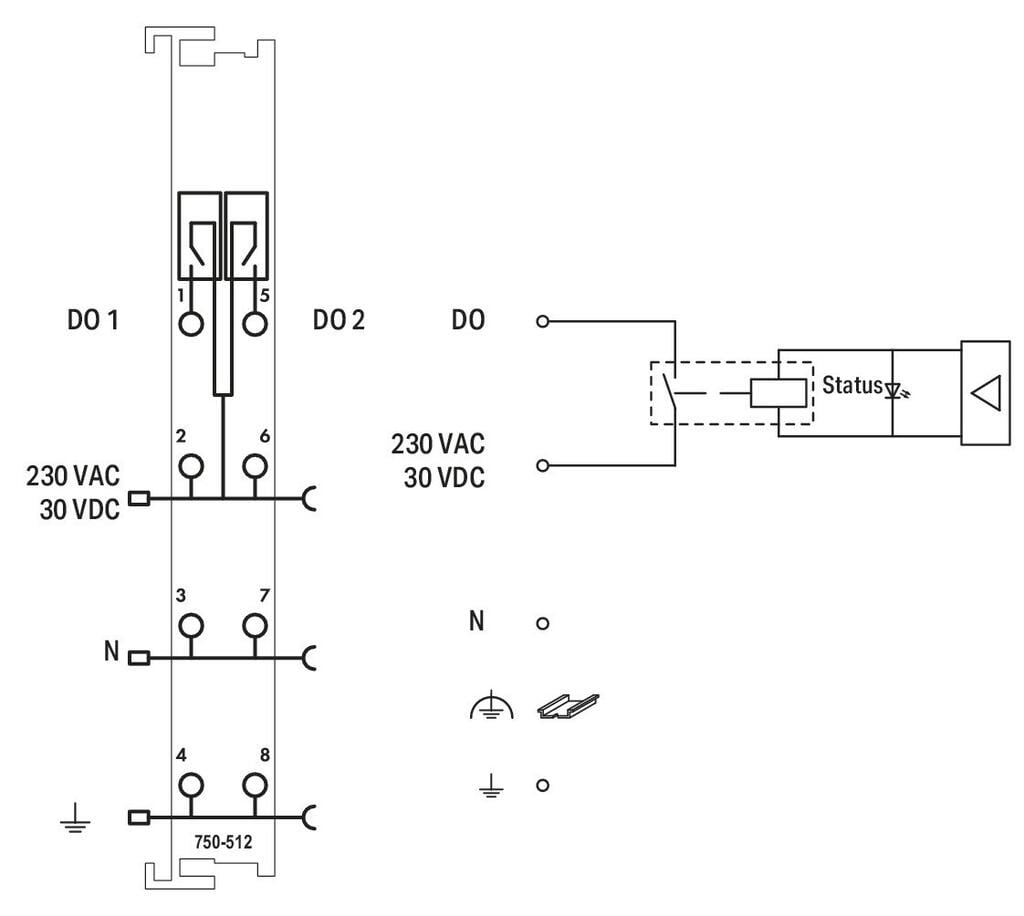

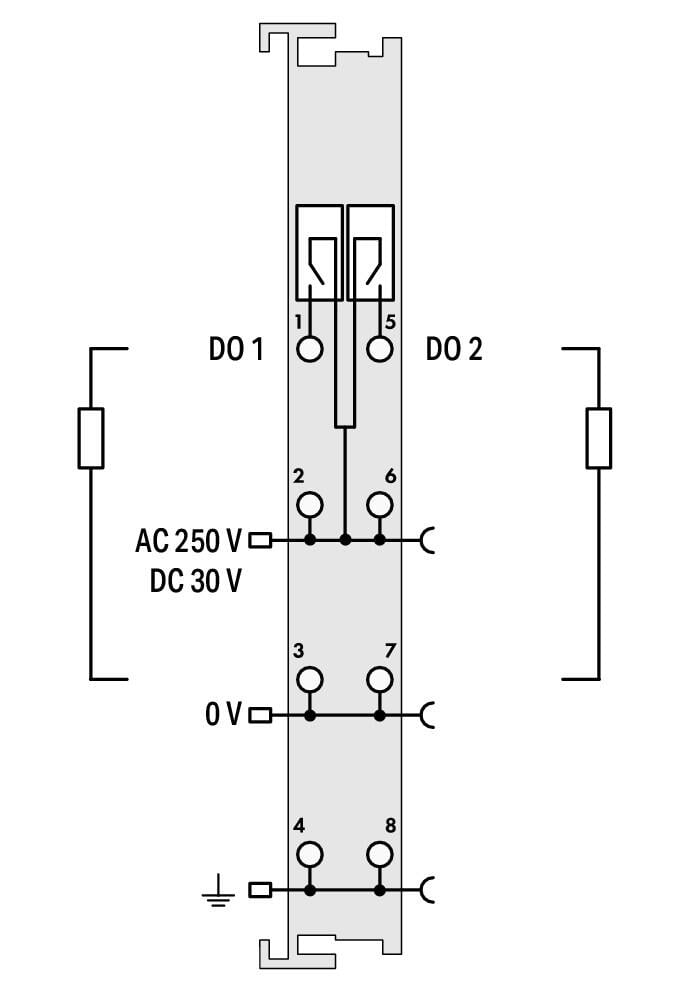

| Actuator connection | 2 x (2 telli, 3 telli) |
| Output switching design | 2 normalde açık kontak Röleler |
| Output characteristic | Dalgalanmasız |
| Switching frequency max. | 0,5 Hz; Nominal yük |
| Switching voltage (max.) | 250 VAC, 30 VDC |
| Switching current max. | 2 A |
| Switching voltage (min.) | 5 V |
| Anahtarlama akımı | 10 mA |
| Anahtarlama gücü | 500 VA / 60 W (rezistif yük) cos j maks. = 0,4; L/R maks = 7 ms |
| Çekme süresi (maks.) | 10 ms |
| Maks. bırakma süresi | 10 ms |
| Sıçrama süresi (tip.) | 1,2 ms |
| Schaltspiele elektrisch min. (bei max. ohmscher Last) | 300 x 10³ switching operations |
| Schaltspiele mechanisch min. (bei max. ohmscher Last) | 20 x 10⁶ switching operations |
| Output data width (internal) max. | 2 Bit |
| System supply voltage | 5 VDC; veri kişileri aracılığıyla |
| Current consumption, system supply (5 V) | 100 mA |
| Field supply voltage | 250 VAC; güç jumper kontakları aracılığıyla (bıçak kontağı yoluyla güç kaynağı; yay kontağı yoluyla iletim) |
| İzolasyon | 1500 V sistem/saha |
| Indicators | LED (A, C) yeşil: Durum röle 1, röle 2 |
| Number of incoming power jumper contacts | 3 |
| Number of outgoing power jumper contacts | 3 |
| Current carrying capacity of the power jumper contacts | 10 A |
Bağlantı verisi
| Connection technology: In-/Outputs | 8 x CAGE CLAMP® |
| Connection type (1) | Girişler / Çıkışlar |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| İnce bükümlü kablolar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
Geometrical Data
| Width | 12 mm / 0.472 inches |
| Height | 100 mm / 3.937 inches |
| Depth | 69,8 mm / 2.748 inches |
| Depth | 62,6 mm / 2.465 inches |
Mekanik Veri
| Montaj tipi | DIN-35 ray |
| Tak-çıkar konnektör | Hayır |
Material Data
| Renk | light gray |
| Kontak materyali | Ag alaşım |
| Gövde malzemesi | Polikarbonat, poliamid 6.6 |
| Yangın yükü | 1,366 MJ |
| Ağırlık | 51,5 g |
| Uygunluk işareti | CE |
Environmental Requirements
| Surrounding air (operating) temperature | 0 … +55 °C |
| Surrounding air (storage) temperature | -25 … +85 °C |
| Koruma sınıfı | IP20 |
| Kirlilik derecesi (5) | IEC 61131-2'ye göre 2 |
| Çalışma yüksekliği | 0 … 2000 m |
| Montaj pozisyonu | yatay (ayakta / yatarken); dikey |
| Nısbi nem (yoğuşmasız) | 95 % |
| Titreşime dayanıklı | IEC 60068-2-6 uyarınca 4g |
| Darbe direnci | IEC 60068-2-27 'e göre 15g |
| EMC immunity to interference | EN 61000-6-2 uyarınca, denizcilik uygulamaları |
| EMU: | EN 61000-6-4 uyarınca, denizcilik uygulamaları |
| Kirletici maddelere maruziyet | IEC 60068-2-42 ve IEC 60068-2-43 uyarınca |
| Permissible H 2 S contaminant concentration at a relative humidity | 10 ppm |
| Permissible SO 2 contaminant concentration at a relative humidity | 25 ppm |
Ticari Veri
| Product Group | 15 (I/O System) |
| eCl@ss 10.0 | 27-24-26-04 |
| eCl@ss 10.0 | 27-24-26-04 |
| ETIM 8.0 | EC001599 |
| ETIM 8.0 | EC001599 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4045454428938 |
| SAP tesis 01'den gümrük tarifesi no. | 85371098990 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
