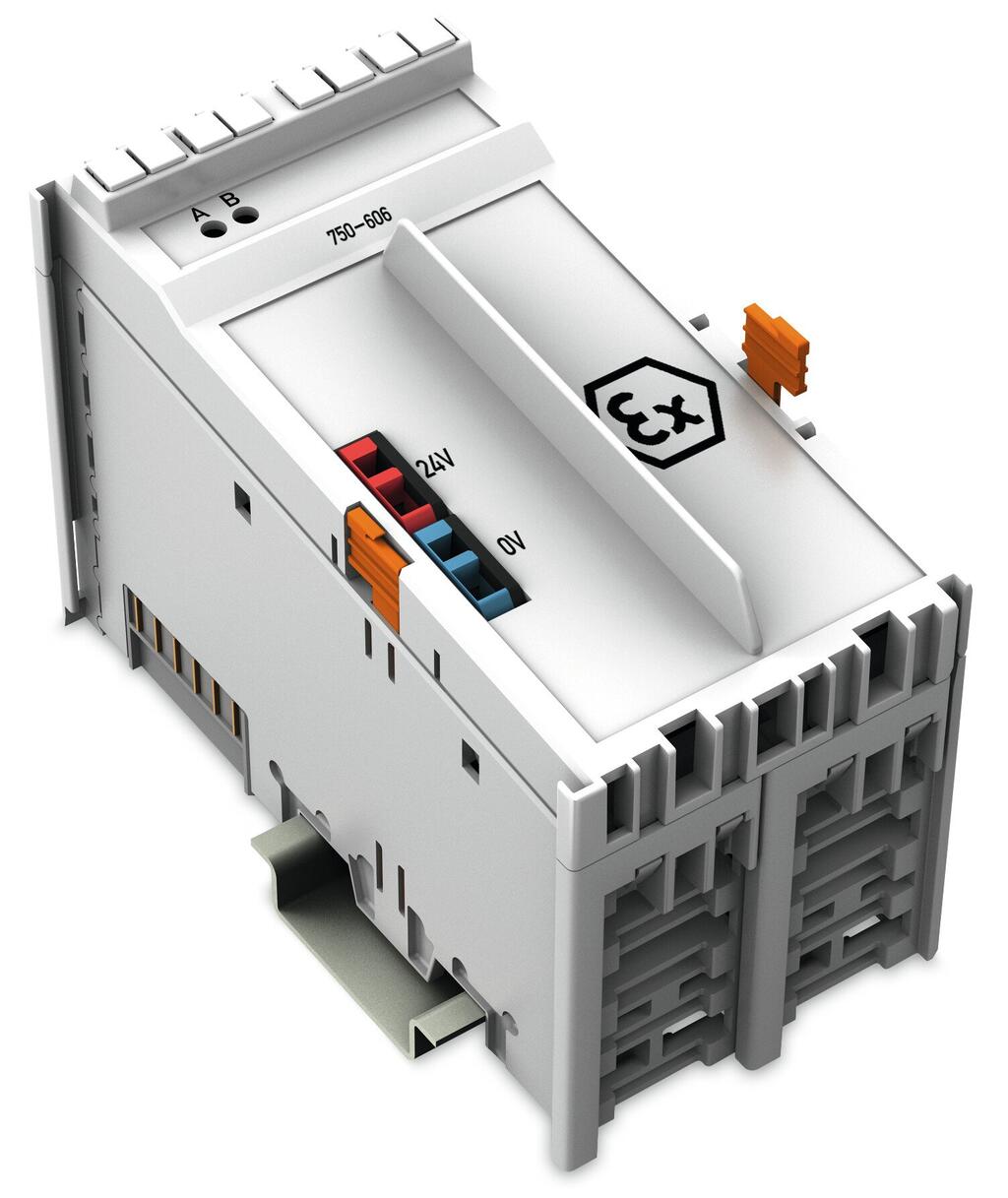

Açıklama
Notes
| Note | Patlamaya karşı korumayla ilgili genel bilgiler (örn. Kurulum düzenlemeleri) WAGO I / O System 750 kılavuzlarında mevcuttur! |
Technical Data
| Giriş gerilimi | 24 VDC (−25 % … +30 %) |
| Arıza teşhisi | Input voltage failure, fuse triggered |
| Sigorta | elektronik |
| Güç tüketimi P max. | 29 W |
| Bit genişliği | 2 bit (giriş gerilimi hatası, sigorta attı) |
| Safety | Evet |
| System supply voltage | 5 VDC; veri kişileri aracılığıyla |
| Current consumption, system supply (5 V) | 7,5 mA |

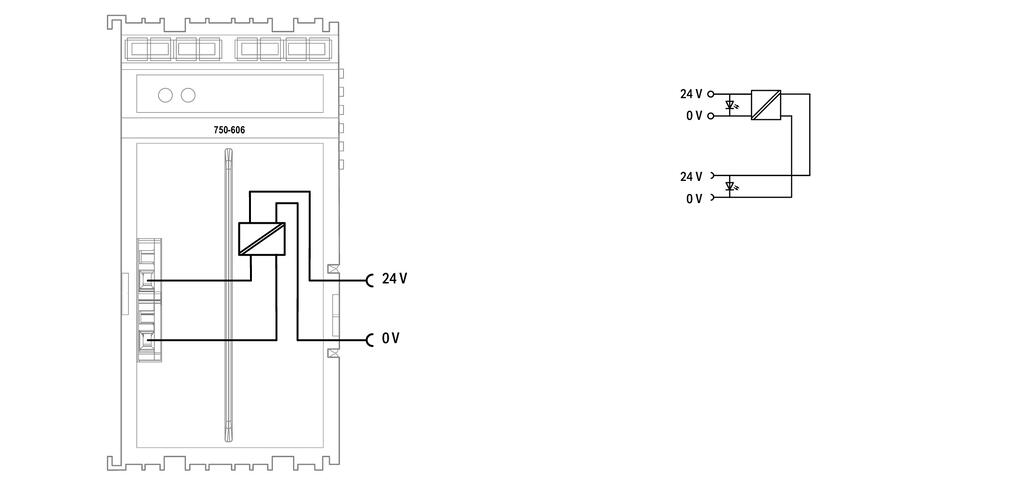

| Field supply voltage | 24 VDC (-25 … +30 %); (Bitişik Ex i modülleri UO=maks. 27,3 V); güç bağlantı teli kontakları aracılığıyla (CAGE CLAMP üzerinden güç kaynağı®bağ; yay teması yoluyla iletim) |
| Supply voltage | 24 VDC; (-25 % … +30 %); Input voltage |
| Güç kaybı P V | 5 W |

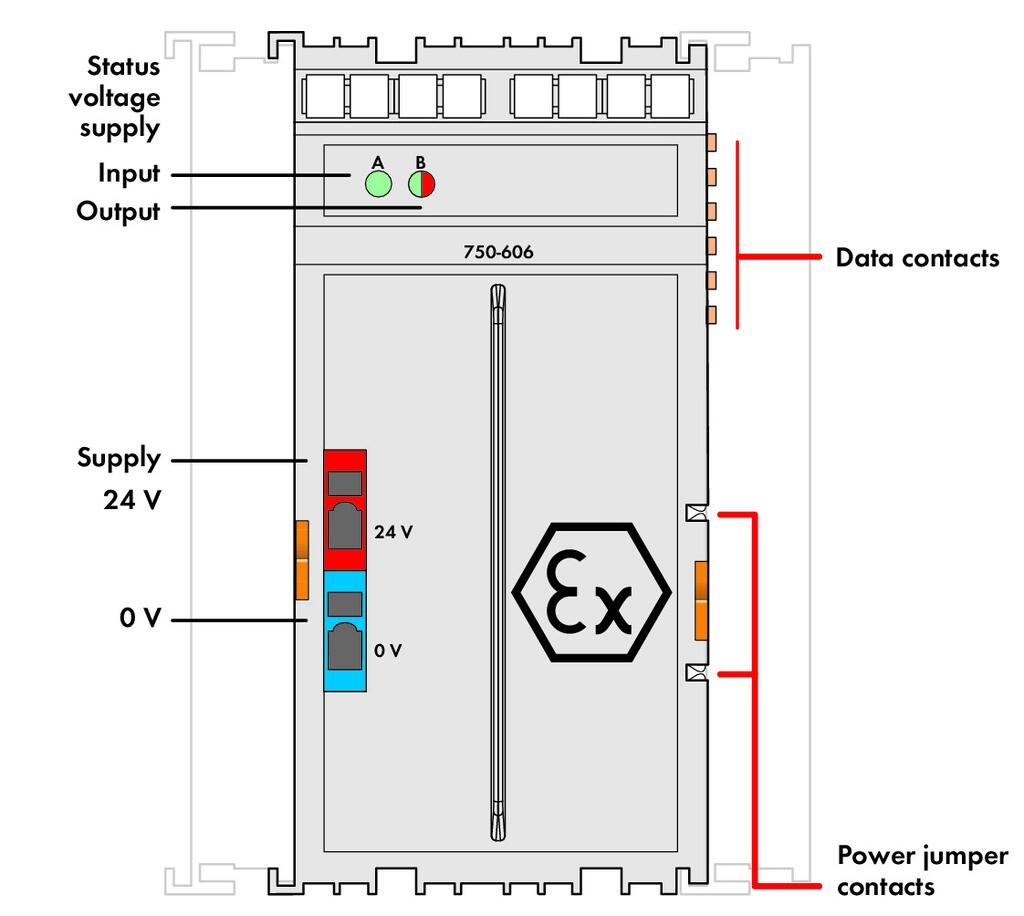

| Indicators | LED (A) green: Status voltage supply: Input; LED (B) green/red: Status voltage supply: Output |
| Number of outgoing power jumper contacts | 2 |
| Current carrying capacity of the power jumper contacts | 1 A |
| Etiketleme | ATEX, IECEx, INMETRO, Underwriters Laboratories Inc. |
Explosion protection
| ATEX Guideline | EN IEC 60079-0, -7, -11 |
| Güç kaynağı, çıkış | U o = 27,3 V (koruma seviyesi ia başına kendinden güvenli çıkış voltajı); In = 1A |
| Güç kaynağı, giriş | Un = 24 VDC (-25 … +30 %); Pmax. = 29 W; Um = 253 V |
Bağlantı verisi
| Connection technology: field supply | 2 x CAGE CLAMP® |
| Connection type (1) | Saha beslemesi |
| Tek damarlı boylar | 0,08 … 1,5 mm² / 28 … 14 AWG |
| İnce bükümlü kablolar | 0,08 … 1,5 mm² / 28 … 14 AWG |
| Sıyırma uzunluğu | 5 … 6 mm / 0.2 … 0.24 inches |
Geometrical Data
| Width | 48 mm / 1.89 inches |
| Height | 100 mm / 3.937 inches |
| Depth | 70,9 mm / 2.791 inches |
| Depth | 63,7 mm / 2.508 inches |
Mekanik Veri
| Montaj tipi | DIN-35 ray |
Material Data
| Gövde malzemesi | Polikarbonat, poliamid 6.6 |
| Yangın yükü | 2,599 MJ |
| Ağırlık | 167,5 g |
| Uygunluk işareti | CE |
Environmental Requirements
| Surrounding air (operating) temperature | 0 … +55 °C |
| Surrounding air (storage) temperature | -25 … +85 °C |
| Koruma sınıfı | IP20 |
| Kirlilik derecesi (5) | IEC 61131-2'ye göre 2 |
| Çalışma yüksekliği | 0 … 2000 m |
| Montaj pozisyonu | yatay (ayakta / yatarken); dikey |
| Nısbi nem (yoğuşmasız) | 95 % |
| Titreşime dayanıklı | IEC 60068-2-6 uyarınca 4g |
| Darbe direnci | IEC 60068-2-27 'e göre 15g |
| EMC immunity to interference | EN 61000-6-2 uyarınca, denizcilik uygulamaları |
| EMU: | EN 61000-6-3 uyarınca, denizcilik uygulamaları |
| Kirletici maddelere maruziyet | IEC 60068-2-42 ve IEC 60068-2-43 uyarınca |
| Permissible H 2 S contaminant concentration at a relative humidity | 10 ppm |
| Permissible SO 2 contaminant concentration at a relative humidity | 25 ppm |
Ticari Veri
| Product Group | 15 (I/O System) |
| eCl@ss 10.0 | 27-24-26-10 |
| eCl@ss 10.0 | 27-24-26-10 |
| ETIM 8.0 | EC001600 |
| ETIM 8.0 | EC001600 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4045454961909 |
| SAP tesis 01'den gümrük tarifesi no. | 85389091890 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
| SCIP notification number (Austria) | c0e961b9-f5ee-4b65-a1a8-472aee7a2b4c |
| SCIP notification number (Belgium) | 9a9fbad1-2151-4ca2-aec5-25ab8f123037 |
| SCIP notification number (Bulgaria) | ed072b21-fb78-4134-9934-dfa4a6dc0ef4 |
| SCIP notification number (Czech Republic) | 266c66db-8acb-4f00-bf69-094ee6553caa |
| SCIP notification number (Denmark) | 350710b9-e9a4-4603-aaf5-169b93ff0e77 |
| SCIP notification number (Finland) | 8ff26ff3-9f09-4bb8-aedc-18be5f80fba7 |
| SCIP notification number (France) | 8535d1d5-e475-4e2e-a292-5ec098a62a8b |
| SCIP notification number (Germany) | 8624e861-a34f-472f-901f-a8b55966be77 |
| SCIP notification number (Hungary) | a933bfdc-ce3e-40d2-95cd-93c13d3796c4 |
| SCIP notification number (Italy) | f9a05418-8ba1-4d38-9d5d-9faba4db04de |
| SCIP notification number (Netherlands) | 9e17eb72-481a-4d00-bf13-7abd58508e22 |
| SCIP notification number (Poland) | 25b955c9-d2f8-4744-b703-a5b0acbd030b |
| SCIP notification number (Romania) | 737c4cd0-1a61-4064-827d-49007a2f8b50 |
| SCIP notification number (Sweden) | a8f2598e-8225-4e57-84ed-8ccaa13ba2aa |
Geometrical Data
| Width | 48 mm / 1.89 inches |
| Height | 100 mm / 3.937 inches |
| Depth | 70,9 mm / 2.791 inches |
| Depth | 63,7 mm / 2.508 inches |
Notes
| Note | Patlamaya karşı korumayla ilgili genel bilgiler (örn. Kurulum düzenlemeleri) WAGO I / O System 750 kılavuzlarında mevcuttur! |
Material Data
| Gövde malzemesi | Polikarbonat, poliamid 6.6 |
| Yangın yükü | 2,599 MJ |
| Ağırlık | 167,5 g |
| Uygunluk işareti | CE |
Explosion protection
| ATEX Guideline | EN IEC 60079-0, -7, -11 |
| Güç kaynağı, çıkış | U o = 27,3 V (koruma seviyesi ia başına kendinden güvenli çıkış voltajı); In = 1A |
| Güç kaynağı, giriş | Un = 24 VDC (-25 … +30 %); Pmax. = 29 W; Um = 253 V |
Technical Data
| Supply voltage | 24 VDC; (-25 % … +30 %); Input voltage |
| Sigorta | elektronik |
| Kendinden güvenli Ex i | Evet |
| Arıza teşhisi | Input voltage failure, fuse triggered |
| Bit genişliği | 2 bit (giriş gerilimi hatası, sigorta attı) |
| System supply voltage | 5 VDC; veri kişileri aracılığıyla |
| Current consumption, system supply (5 V) | 7,5 mA |
| Field supply voltage | 24 VDC (-25 … +30 %); (Bitişik Ex i modülleri UO=maks. 27,3 V); güç bağlantı teli kontakları aracılığıyla (CAGE CLAMP üzerinden güç kaynağı®bağ; yay teması yoluyla iletim) |
| Güç tüketimi P max. | 29 W |
| Güç kaybı P V | 5 W |
| Number of outgoing power jumper contacts | 2 |
| Current carrying capacity of the power jumper contacts | 1 A |
| Indicators | LED (A) green: Status voltage supply: Input; LED (B) green/red: Status voltage supply: Output |
| Etiketleme | ATEX, IECEx, INMETRO, Underwriters Laboratories Inc. |
