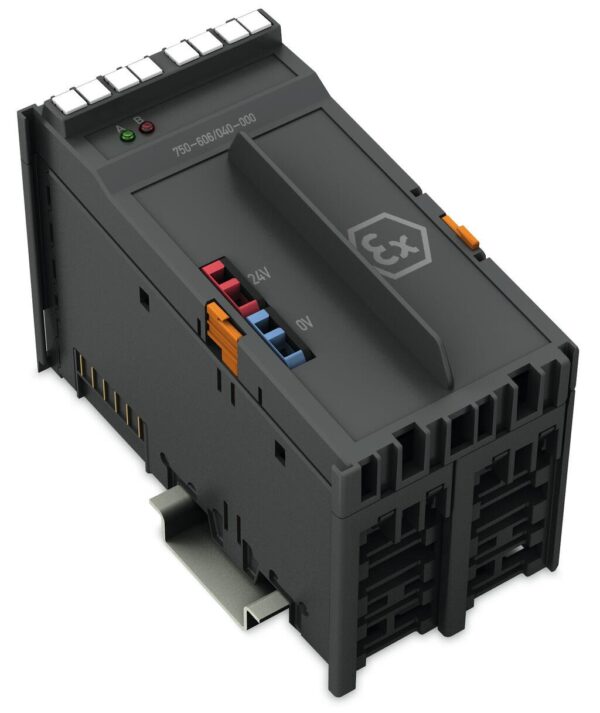

Açıklama
Notes
| Note | Patlamaya karşı korumayla ilgili genel bilgiler (örn. Kurulum düzenlemeleri) WAGO I / O System 750 XTR kılavuzlarında mevcuttur! |
Technical Data
| Sigorta | elektronik |
| Güç tüketimi P max. | 29 W |
| Bit genişliği | 2 bit (giriş gerilimi hatası, sigorta attı) |
| Safety | Evet |
| System supply voltage | 5 VDC; veri kişileri aracılığıyla |
| Current consumption, system supply (5 V) | 7,5 mA |
| Field supply voltage | 24 VDC (-25 … +30 %); via power jumper contacts (power supply via CAGE CLAMP ® connection; transmission via spring contact); Derating must be observed! |
| Supply voltage | 24 VDC; (-25 % … +30 %); Input voltage |
| Güç kaybı P V | < 5W |
| Rated surge voltage | 1 kV; Kendinden güvenli ve kendinden güvenli olmayan devreler arasındaki nominal aşırı gerilim: 1,5 kV (EN 60079-11) |
| Indicators | LED (A) green: Status voltage supply: Input; LED (B) green/red: Status voltage supply: Output |
| Number of outgoing power jumper contacts | 2 |
| Current carrying capacity of the power jumper contacts | 1 A |
| Kapasite düşüşü | Derating (supply voltage): Ambient temperatures under laboratory conditions: (−25 … +30 %); for −40 … +55 °C: 24 V (−25 … +20 %); for +55 … +70 °C: 24 V (−25 … +10 %); Lower limit in all temperature ranges: −27.5 % (including 15 % residual ripple) |
| Etiketleme | ATEX/IECEx: II 3G Ex ec IIC T4 Gc |
Explosion protection
| ATEX Guideline | EN/IEC 60079-0, -7, -11 |
| Güç kaynağı, çıkış | U o = 26.8 V (intrinsically safe output voltage per protection level ia); I n = 1 A |
| Güç kaynağı, giriş | U n = 24 VDC; P max. = 29 W; U m = 253 V |
Bağlantı verisi
| Connection technology: field supply | 2 x CAGE CLAMP® |
| Connection type (1) | Saha beslemesi |
| Tek damarlı boylar | 0,25 … 1,5 mm² / 24 … 14 AWG |
| İnce bükümlü kablolar | 0,25 … 1,5 mm² / 24 … 14 AWG |
| Sıyırma uzunluğu | 5 … 6 mm / 0.2 … 0.24 inches |
Geometrical Data
| Width | 48 mm / 1.89 inches |
| Height | 100 mm / 3.937 inches |
| Depth | 70,9 mm / 2.791 inches |
| Depth | 63,7 mm / 2.508 inches |
Mekanik Veri
| Montaj tipi | DIN-35 ray |
Material Data
| Renk | koyu gri |
| Gövde malzemesi | Polikarbonat, poliamid 6.6 |
| Yangın yükü | 2,546 MJ |
| Ağırlık | 168,3 g |
| Uygunluk işareti | CE |
Environmental Requirements
| Surrounding air (operating) temperature | -40 … +70 °C |
| Surrounding air (storage) temperature | -40 … +85 °C |
| Koruma sınıfı | IP20 |
| Kirlilik derecesi (5) | IEC 61131-2'ye göre 2 |
| Çalışma yüksekliği | sıcaklık değer kaybı olmadan: 0… 2000 m; sıcaklık değer kaybı ile: 2000… 5000 m (0,5 K / 100 m); 5000 m (maks.) |
| Montaj pozisyonu | yatay (ayakta / yatarken); dikey |
| Nısbi nem (yoğuşmasız) | 95 % |
| Relative humidity | Sınıf 3K7/IEC EN 60721-3-3 ve E-DIN 40046-721-3 uyarınca kısa süreli yoğuşma (rüzgar kaynaklı yağış, su ve buz oluşumu hariç) |
| Titreşime dayanıklı | IEC 60068-2-6 (hızlanma: 5g), EN 60870-2-2, IEC 60721-3-1, -3 uyarınca |
| Darbe direnci | IEC 60068-2-27'ye göre (15g / 11 ms / yarım sinüs / 1.000 şok; 25g / 6 ms / 1.000 şok), EN 61373 |
| EMC immunity to interference | EN 61000-6-1, -2, EN 61131-2, deniz uygulamaları, EN 60255-26, EN 60870-2-1, EN 61850-3, IEC 61000-6-5, IEEE 1613, VDEW: 1994 uyarınca |
| EMU: | EN 61000-6-3, -4, EN 61131-2, EN 60255-26, denizcilik uygulamaları, EN 60870-2-1, EN 61850-3 uyarınca |
| Kirletici maddelere maruziyet | IEC 60068-2-42 ve IEC 60068-2-43 uyarınca |
| Permissible H 2 S contaminant concentration at a relative humidity | 10 ppm |
| Permissible SO 2 contaminant concentration at a relative humidity | 25 ppm |
Ticari Veri
| eCl@ss 10.0 | 27-24-26-10 |
| eCl@ss 10.0 | 27-24-26-10 |
| ETIM 8.0 | EC001600 |
| ETIM 8.0 | EC001600 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4055143649575 |
| SAP tesis 01'den gümrük tarifesi no. | 85389091890 |
Environmental Product Compliance
| CAS-No. | 11120-22-2 1303-86-2 1317-36-8 693-98-1 7439-92-1 |
| REACH Candidate List Substance | 2-methylimidazole Diboron trioxide Lead Lead monoxide Lead silicate Perfluorobutane sulfonic acid (PFBS) and its salts |
| RoHS Compliance Status | Compliant,With Exemption |
| RoHS Exemption | 6(c) 7(a) 7(c)-I 7(c)-II |
| SCIP notification number (Austria) | 4fe17c26-3e48-4c6a-8405-01c7463c2a8c |
| SCIP notification number (Belgium) | f162755d-825d-4026-9ea8-ab288594dc6a |
| SCIP notification number (Bulgaria) | 646d72f5-7f22-49b8-95cc-b93b60e3f0c0 |
| SCIP notification number (Czech Republic) | 5b380fba-e486-4276-a5dd-822714e91fc4 |
| SCIP notification number (Denmark) | b26250f5-4af5-4aad-9582-c0d89a934520 |
| SCIP notification number (Finland) | 660f5834-f12f-4bf8-b296-a04fc275fd14 |
| SCIP notification number (France) | bcd493c6-3df0-44d4-badd-eba5afd20434 |
| SCIP notification number (Germany) | c01000a4-4223-4dde-94fa-6f7db1620dd8 |
| SCIP notification number (Hungary) | f142bb98-7eff-4442-beea-e3867c6963d7 |
| SCIP notification number (Italy) | ab7ba289-4f42-4cc8-a91c-0d6d91d1cd87 |
| SCIP notification number (Netherlands) | 32814c55-3aac-4565-b952-30f0e3d4fa44 |
| SCIP notification number (Poland) | 40eb8935-549b-4b60-a0d8-bf7b4f0e9efe |
| SCIP notification number (Romania) | a49e1082-9d5b-471b-a0d8-97863037a64d |
| SCIP notification number (Sweden) | a8b4f724-1558-4a50-8246-ba63c388b382 |
Geometrical Data
| Width | 48 mm / 1.89 inches |
| Height | 100 mm / 3.937 inches |
| Depth | 70,9 mm / 2.791 inches |
| Depth | 63,7 mm / 2.508 inches |
Notes
| Note | Patlamaya karşı korumayla ilgili genel bilgiler (örn. Kurulum düzenlemeleri) WAGO I / O System 750 XTR kılavuzlarında mevcuttur! |
Material Data
| Renk | koyu gri |
| Gövde malzemesi | Polikarbonat, poliamid 6.6 |
| Yangın yükü | 2,546 MJ |
| Ağırlık | 168,3 g |
| Uygunluk işareti | CE |
Explosion protection
| ATEX Guideline | EN/IEC 60079-0, -7, -11 |
| Güç kaynağı, çıkış | U o = 26.8 V (intrinsically safe output voltage per protection level ia); I n = 1 A |
| Güç kaynağı, giriş | U n = 24 VDC; P max. = 29 W; U m = 253 V |
Technical Data
| Supply voltage | 24 VDC; (-25 % … +30 %); Input voltage |
| Sigorta | elektronik |
| Kendinden güvenli Ex i | Evet |
| Bit genişliği | 2 bit (giriş gerilimi hatası, sigorta attı) |
| System supply voltage |
