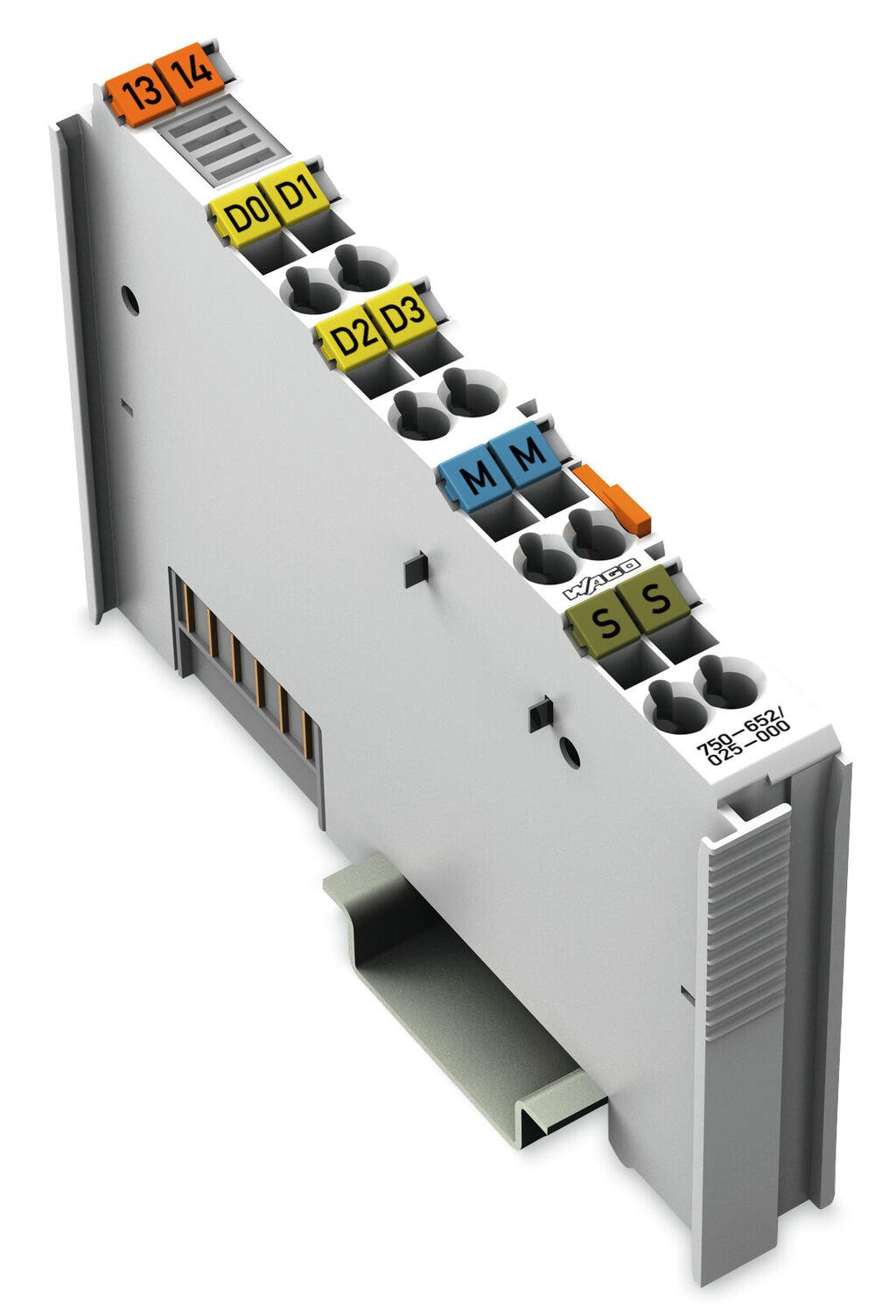

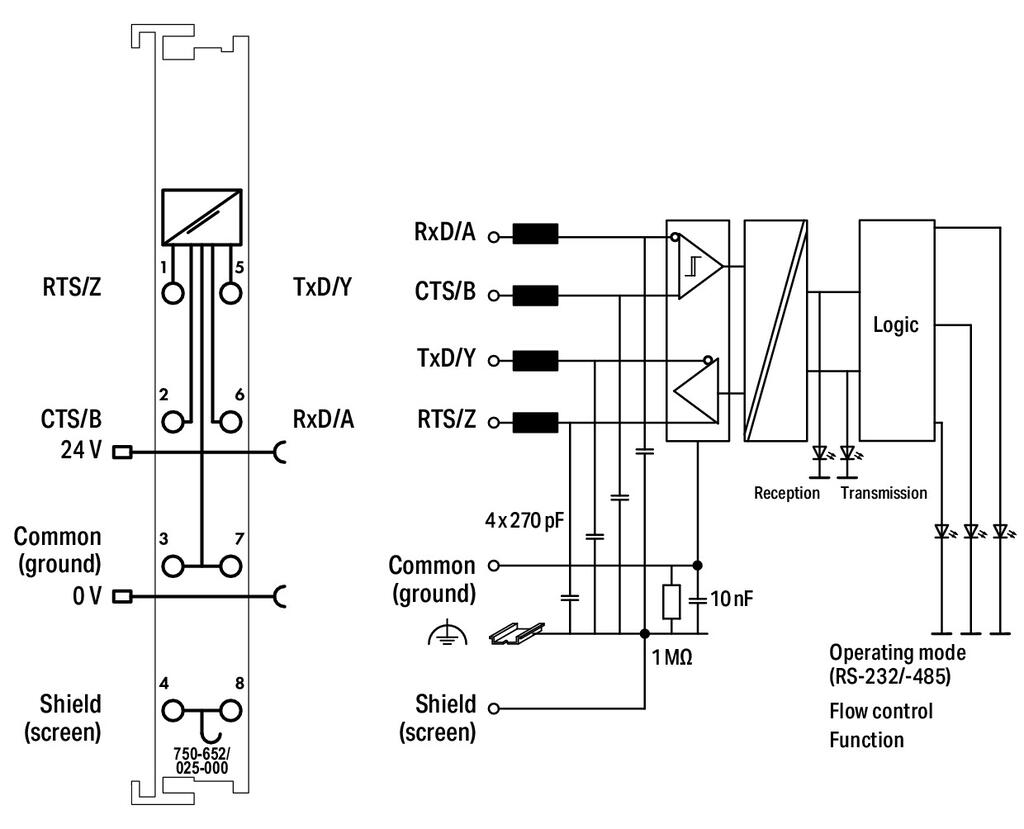

Açıklama
Technical Data
| Sinyal tipi | RS-232 RS-422 / RS-485 |
| Baud rate | 300 Bd … 115,2 kBd |
| Bit aktarımı | RS-485/-422: ISO 8482 / DIN 66259 - 4; RS-232: EIA/TIA-232-F |
| İletim kanalları | 1 TxD / 1 RxD, full-duplex, half-duplex |
| Hat uzunluğu | R-485/-422: maks. yaklaşık 1000 m bükülü çift, RS-232: maks. 40 m |
| Bit genişliği | 1 x 46/1 x 22/1 x 6 bayt giriş / çıkış (parametrelendirilebilir), 2 bayt kontrol / durum |
| Parite | Yok/tek/çift |
| Anzahl Datenbits | 7/8, ayarlanabilir |
| Stop bitleri | 1/2, ayarlanabilir |
| Tampon | 2560 byte giriş / 512 byte çıkış |
| System supply voltage | 5 VDC; veri kişileri aracılığıyla |
| Current consumption, system supply (5 V) | 85 mA |
| Field supply voltage | 24 VDC; güç jumper kontakları aracılığıyla (bıçak kontağı yoluyla güç kaynağı; yay kontağı yoluyla iletim) |
| İzolasyon | 500 V sistem/saha |
| Indicators | LED (A-H) green/yellow/red: Function, Transmission status, Reception status, Error (buffer full), RS ... enabled, Flow control enabled, User LED 1, User LED 0 |
| Number of incoming power jumper contacts | 2 |
| Number of outgoing power jumper contacts | 2 |
| Current carrying capacity of the power jumper contacts | 10 A |
Bağlantı verisi
| Connection technology: In-/Outputs | 8 x CAGE CLAMP® |
| Connection type (1) | Girişler / Çıkışlar |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| İnce bükümlü kablolar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
Geometrical Data
| Width | 12 mm / 0.472 inches |
| Height | 100 mm / 3.937 inches |
| Depth | 67,8 mm / 2.669 inches |
| Depth | 60,6 mm / 2.386 inches |
Mekanik Veri
| Montaj tipi | DIN-35 ray |
Material Data
| Renk | açık gri |
| Gövde malzemesi | Polikarbonat, poliamid 6.6 |
| Yangın yükü | 0,965 MJ |
| Ağırlık | 50,5 g |
| Uygunluk işareti | CE |
Environmental Requirements
| Surrounding air (operating) temperature | -20 … +60 °C |
| Surrounding air (storage) temperature | -40 … +85 °C |
| Koruma sınıfı | IP20 |
| Kirlilik derecesi (5) | IEC 61131-2'ye göre 2 |
| Çalışma yüksekliği | 0 … 2000 m |
| Montaj pozisyonu | yatay (ayakta / yatarken); dikey |
| Nısbi nem (yoğuşmasız) | 95 % |
| Relative humidity | Sınıf 3K6/IEC EN 60721-3-3 ve E-DIN 40046-721-3 uyarınca kısa süreli yoğuşma, -20 ila +60 C sıcaklık aralığını hesaba katar (rüzgar kaynaklı yağış, su ve buz oluşumu hariç) |
| Titreşime dayanıklı | IEC 60068-2-6 uyarınca 4g |
| Darbe direnci | IEC 60068-2-27 'e göre 15g |
| EMC immunity to interference | EN 61131-2'ye göre, deniz uygulamaları |
| EMU: | EN 61131-2'ye göre, deniz uygulamaları |
| Kirletici maddelere maruziyet | IEC 60068-2-42 ve IEC 60068-2-43 uyarınca |
| Permissible H 2 S contaminant concentration at a relative humidity | 10 ppm |
| Permissible SO 2 contaminant concentration at a relative humidity | 25 ppm |
Ticari Veri
| Product Group | 15 (I/O System) |
| eCl@ss 10.0 | 27-24-26-08 |
| eCl@ss 10.0 | 27-24-26-08 |
| ETIM 8.0 | EC001604 |
| ETIM 8.0 | EC001604 |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4050821129110 |
| SAP tesis 01'den gümrük tarifesi no. | 85389099990 |
Environmental Product Compliance
| CAS-No. | 1303-86-2 1317-36-8 7439-92-1 |
| REACH Candidate List Substance | Diboron trioxide Lead Lead monoxide |
| RoHS Compliance Status | Compliant,With Exemption |
| RoHS Exemption | 6(c) 7(a) 7(c)-I 7(c)-II |
