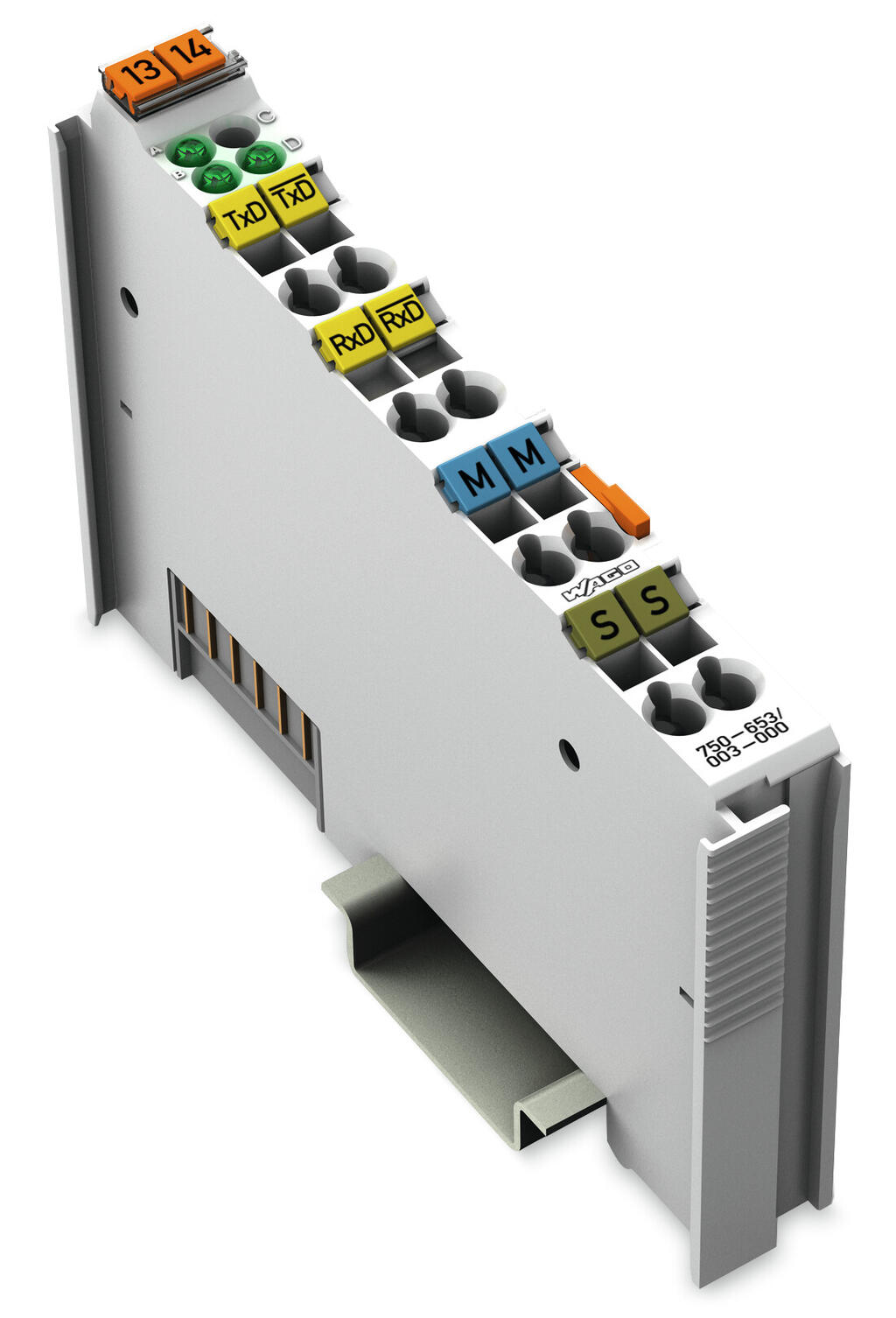

Açıklama
Technical Data

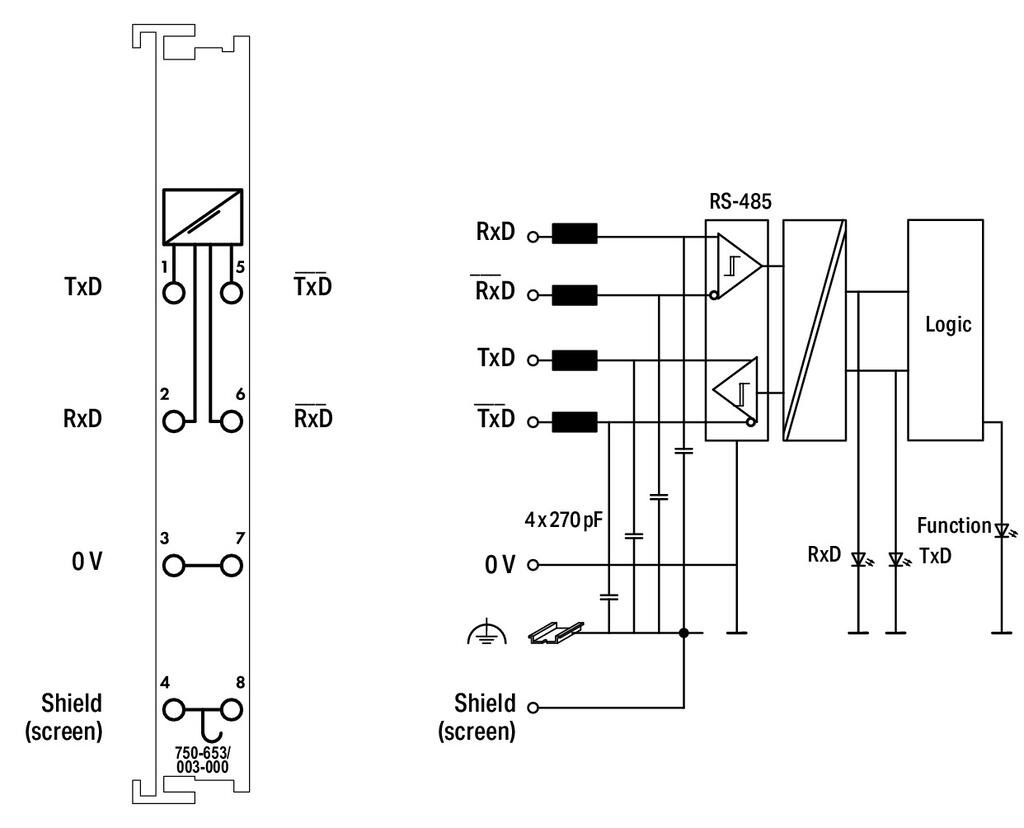

| Sinyal tipi | RS-422 / RS-485 |
| Baud rate | 1,2 kBd … 19,2 kBd (9600 baud (varsayılan ayar)) |
| Bit aktarımı | ISO 8482 / DIN 66259 - 4 |
| İletim kanalları | 1 TxD / 1 RxD, full duplex |
| Hat uzunluğu | yaklaşık 1000 m bükülü çift |
| Bit genişliği | 1 x 24 bit giriş / çıkış (3 baytlık kullanıcı verileri); 1 x 8 bit kontrol / durum |
| Parite | Yok/Eşit, ayarlanabilir |
| Anzahl Datenbits | 7/8, ayarlanabilir |
| Stop bitleri | 1/2, ayarlanabilir |
| Tampon | 120 byte giriş / 16 byte çıkış |
| System supply voltage | 5 VDC; veri kişileri aracılığıyla |
| Current consumption, system supply (5 V) | 65 mA |
| İzolasyon | 500 V sistem/saha |

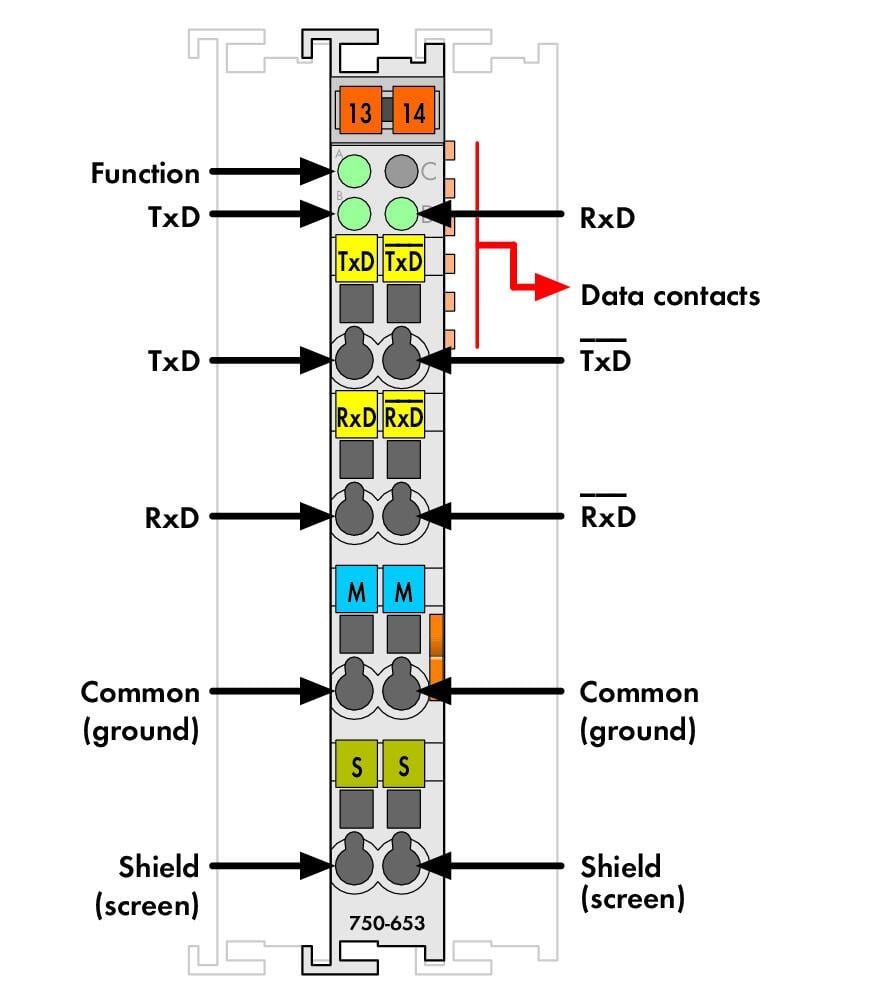

| Indicators | LED (A, B, D) green: Function, TxD, RxD |
Bağlantı verisi

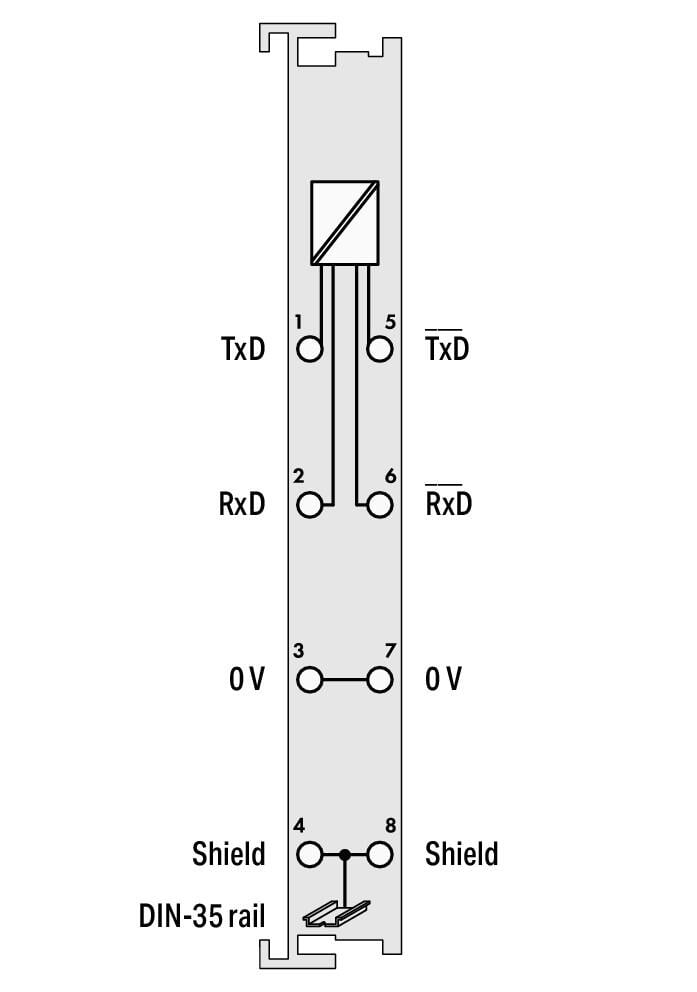

| Connection technology: In-/Outputs | 8 x CAGE CLAMP® |
| Connection type (1) | Girişler / Çıkışlar |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| İnce bükümlü kablolar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
Geometrical Data
| Width | 12 mm / 0.472 inches |
| Height | 100 mm / 3.937 inches |
| Depth | 69,8 mm / 2.748 inches |
| Depth | 62,6 mm / 2.465 inches |
Mekanik Veri
| Montaj tipi | DIN-35 ray |
Material Data
| Renk | açık gri |
| Gövde malzemesi | Polikarbonat, poliamid 6.6 |
| Yangın yükü | 1,024 MJ |
| Ağırlık | 47,9 g |
| Uygunluk işareti | CE |
Environmental Requirements
| Surrounding air (operating) temperature | 0 … +55 °C |
| Surrounding air (storage) temperature | -25 … +85 °C |
| Koruma sınıfı | IP20 |
| Kirlilik derecesi (5) | IEC 61131-2'ye göre 2 |
| Çalışma yüksekliği | 0 … 2000 m |
| Montaj pozisyonu | yatay (ayakta / yatarken); dikey |
| Nısbi nem (yoğuşmasız) | 95 % |
| Titreşime dayanıklı | IEC 60068-2-6 uyarınca 4g |
| Darbe direnci | IEC 60068-2-27 'e göre 15g |
| EMC immunity to interference | EN 61000-6-2 uyarınca, denizcilik uygulamaları |
| EMU: | EN 61000-6-4 uyarınca, denizcilik uygulamaları |
| Kirletici maddelere maruziyet | IEC 60068-2-42 ve IEC 60068-2-43 uyarınca |
| Permissible H 2 S contaminant concentration at a relative humidity | 10 ppm |
| Permissible SO 2 contaminant concentration at a relative humidity | 25 ppm |
Ticari Veri
| Product Group | 15 (I/O System) |
| eCl@ss 10.0 | 27-24-26-08 |
| eCl@ss 10.0 | 27-24-26-08 |
| ETIM 8.0 | EC001604 |
| ETIM 8.0 | EC001604 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4045454519414 |
| SAP tesis 01'den gümrük tarifesi no. | 85389099990 |
Environmental Product Compliance
| CAS-No. | 1317-36-8 7439-92-1 |
| REACH Candidate List Substance | Lead Lead monoxide |
| RoHS Compliance Status | Compliant,With Exemption |
| RoHS Exemption | 6(c) 7(a) 7(c)-I 7(c)-II |
| SCIP notification number (Austria) | ddc88a5d-6e8f-416e-8aaa-ba9eafccf7c7 |
| SCIP notification number (Belgium) | a3f18fd9-5e0c-49c8-b911-34f8cc83fc9f |
| SCIP notification number (Bulgaria) | cf43b1fa-6334-4558-922f-6d0c6180f301 |
| SCIP notification number (Czech Republic) | d3941717-be06-4dae-bf31-35a5a1a07cc3 |
| SCIP notification number (Denmark) | 89872ac4-2d79-4759-9bc7-96e4817fa5fc |
| SCIP notification number (Finland) | 4851cc1a-f539-457b-8162-360f719f4f72 |
| SCIP notification number (France) | c9d705dd-e15a-4fbb-a91c-ac5a2858f116 |
| SCIP notification number (Germany) | 2bf0fe55-2f23-4591-88e8-efed3662f1f1 |
| SCIP notification number (Hungary) | c33c6e1a-22f2-4b1f-afb3-50413bb3b219 |
| SCIP notification number (Italy) | f6bd7afd-7a1f-41bd-9129-d0063e6551c6 |
| SCIP notification number (Netherlands) | 3219e1bf-bde2-4c09-9daa-fa2a4a98e529 |
| SCIP notification number (Poland) | 5797a86a-85f2-47d2-bb44-4cbd5383d39d |
| SCIP notification number (Romania) | a45367f6-1551-45c0-a936-ff0f96cdb0a7 |
| SCIP notification number (Sweden) | 9aecf18d-1f9e-4e2a-892c-618b945d97d3 |
