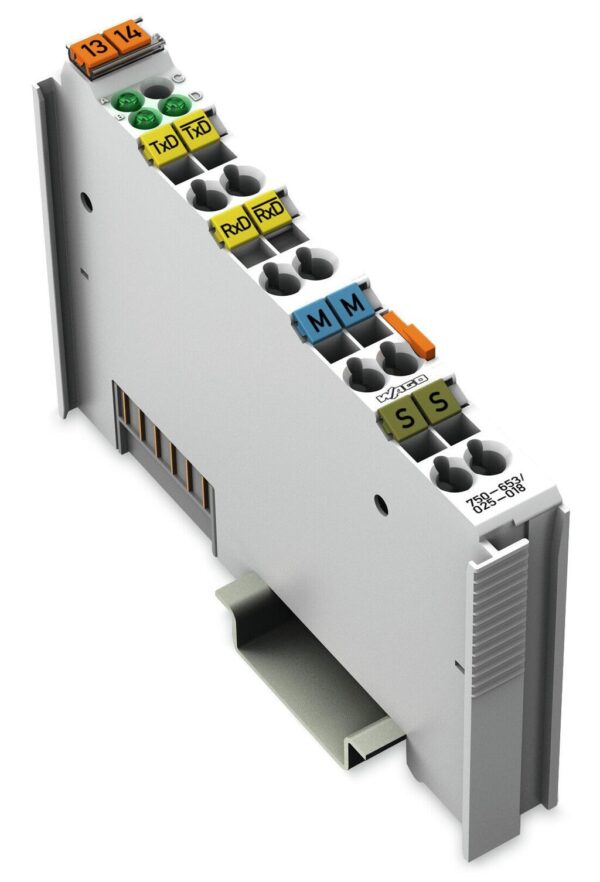

Açıklama
Technical Data
| Sinyal tipi | RS-422 / RS-485 |
| Baud rate | 9,6 kBd |
| Bit aktarımı | ISO 8482 / DIN 66259 - 4 |
| İletim kanalları | 1 TxD / 1 RxD, full duplex |
| Hat uzunluğu | yaklaşık 1000 m bükülü çift |
| Bit genişliği | 1 x 24 bit giriş / çıkış (3 baytlık kullanıcı verileri); 1 x 8 bit kontrol / durum |
| Parite | Yok |
| Anzahl Datenbits | 8 |
| Stop bitleri | 1 |
| Tampon | 120 byte giriş / 16 byte çıkış |
| System supply voltage | 5 VDC; veri kişileri aracılığıyla |
| Current consumption, system supply (5 V) | 65 mA |
| İzolasyon | 500 V sistem/saha |
| Indicators | LED (A, B, D) green: Function, TxD, RxD |

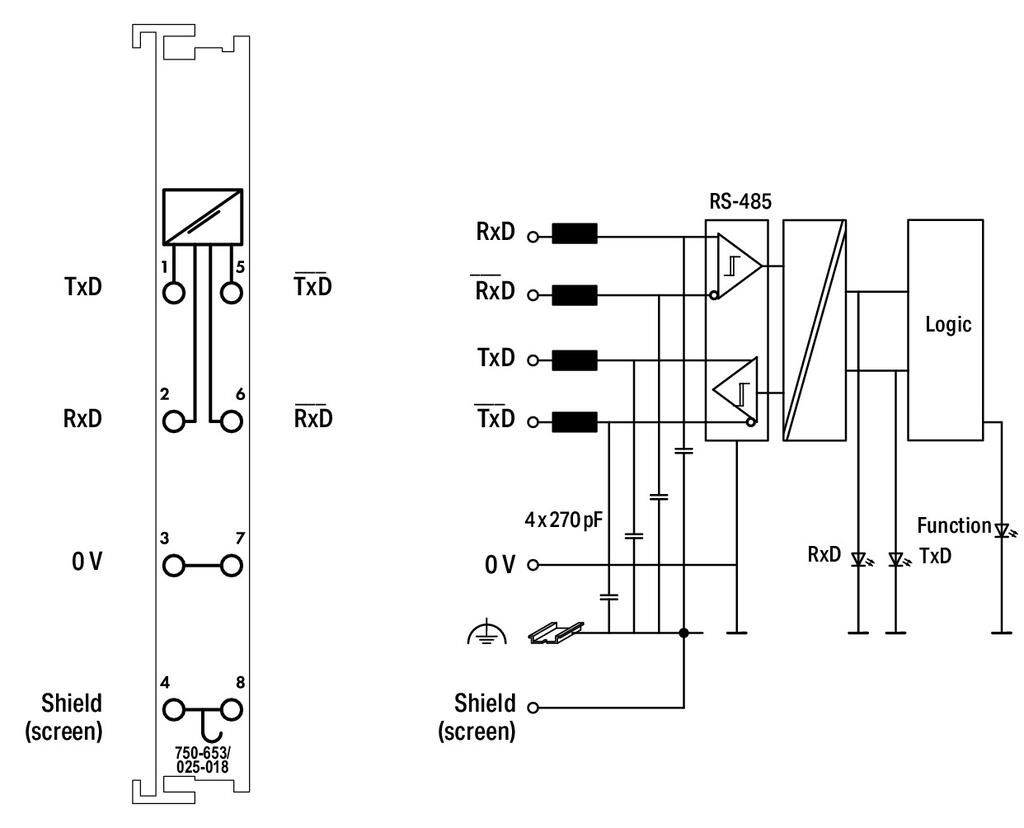

Bağlantı verisi
| Connection technology: In-/Outputs | 8 x CAGE CLAMP® |
| Connection type (1) | Girişler / Çıkışlar |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| İnce bükümlü kablolar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
Geometrical Data
| Width | 12 mm / 0.472 inches |
| Height | 100 mm / 3.937 inches |
| Depth | 69,8 mm / 2.748 inches |
| Depth | 62,6 mm / 2.465 inches |
Mekanik Veri
| Montaj tipi | DIN-35 ray |
Material Data
| Renk | açık gri |
| Gövde malzemesi | Polikarbonat, poliamid 6.6 |
| Yangın yükü | 1,001 MJ |
| Ağırlık | 48,8 g |
| Uygunluk işareti | CE |
Environmental Requirements
| Surrounding air (operating) temperature | -20 … +60 °C |
| Surrounding air (storage) temperature | -40 … +85 °C |
| Koruma sınıfı | IP20 |
| Kirlilik derecesi (5) | IEC 61131-2'ye göre 2 |
| Çalışma yüksekliği | 0 … 2000 m |
| Montaj pozisyonu | yatay (ayakta / yatarken); dikey |
| Nısbi nem (yoğuşmasız) | 95 % |
| Relative humidity | Sınıf 3K6/IEC EN 60721-3-3 ve E-DIN 40046-721-3 uyarınca kısa süreli yoğuşma, -20 ila +60 C sıcaklık aralığını hesaba katar (rüzgar kaynaklı yağış, su ve buz oluşumu hariç) |
| Titreşime dayanıklı | IEC 60068-2-6 uyarınca 4g |
| Darbe direnci | IEC 60068-2-27 'e göre 15g |
| EMC immunity to interference | EN 61000-6-2 uyarınca, denizcilik uygulamaları |
| EMU: | EN 61000-6-4 uyarınca, denizcilik uygulamaları |
| Kirletici maddelere maruziyet | IEC 60068-2-42 ve IEC 60068-2-43 uyarınca |
| Permissible H 2 S contaminant concentration at a relative humidity | 10 ppm |
| Permissible SO 2 contaminant concentration at a relative humidity | 25 ppm |
Ticari Veri
| Product Group | 15 (I/O System) |
| eCl@ss 10.0 | 27-24-26-08 |
| eCl@ss 10.0 | 27-24-26-08 |
| ETIM 8.0 | EC001604 |
| ETIM 8.0 | EC001604 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4045454515171 |
| SAP tesis 01'den gümrük tarifesi no. | 85389099990 |
Environmental Product Compliance
| CAS-No. | 1317-36-8 25550-51-0 7439-92-1 |
| REACH Candidate List Substance | 4-Methyl-1,2-cyclohexanedicarboxylic anhydride Lead Lead monoxide |
| RoHS Compliance Status | Compliant,With Exemption |
| RoHS Exemption | 6(c) 7(a) 7(c)-I 7(c)-II |
