Açıklama
Technical Data
| Number of digital inputs | 4 |
| Total number of channels (module) | 4 |
| Sinyal tipi | Digital Gerilim |
| Sinyal tipi | 24 VDC |

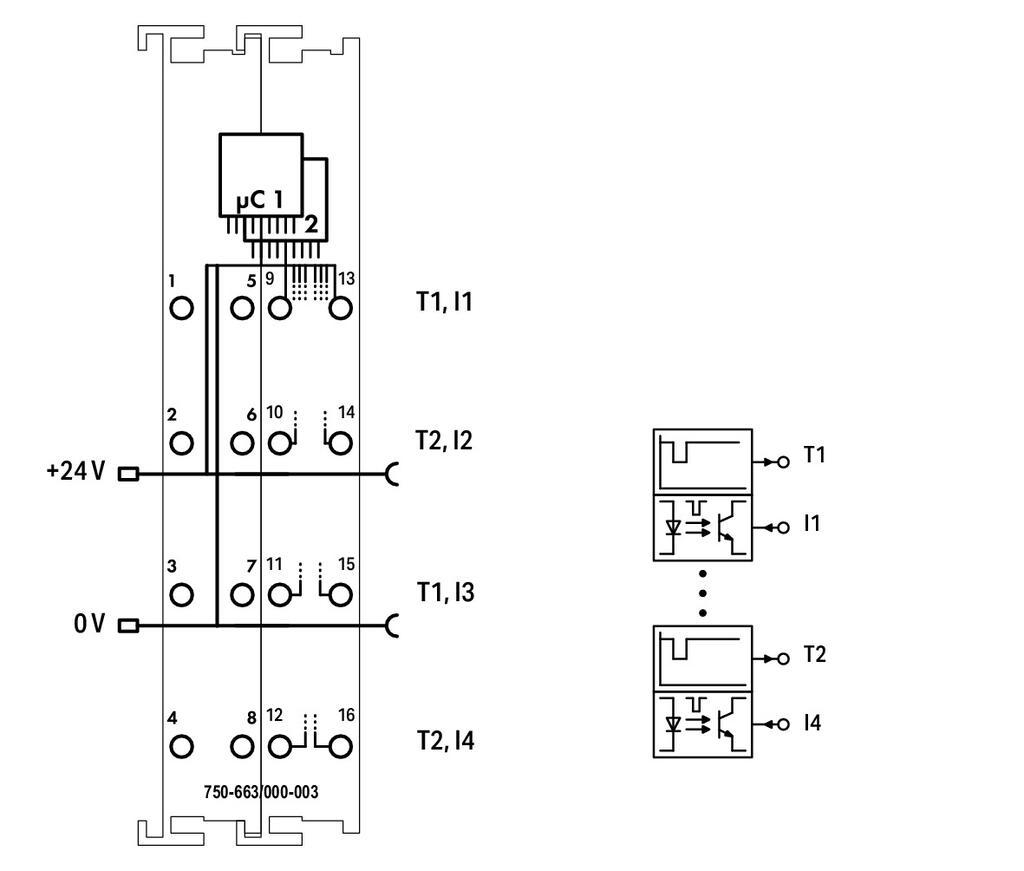

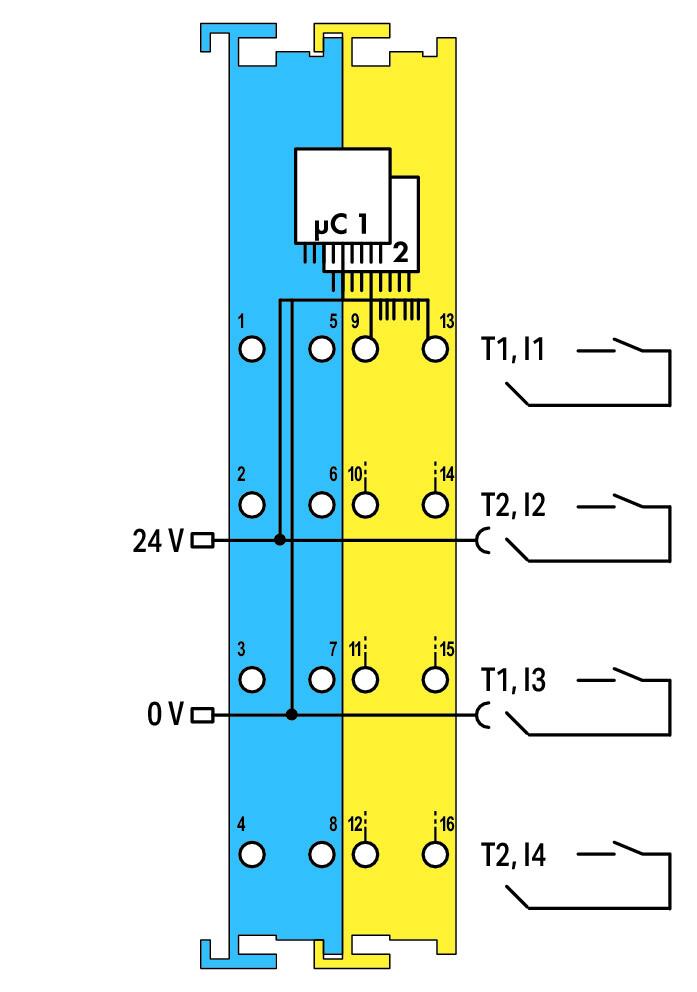

| Sensor connection | 4 x (Test darbeli arıza emniyetli giriş) |
| Input characteristic | saate duyarlı |
| Giriş karakteristikleri | Type 1 per IEC 61131 |
| Input filter (digital) | 0,5 ms |
| Giriş filtresi | 0… 200 ms (adımlarla parametrelendirilebilir) |
| Giriş filtresi | Evet |
| Input current per channel for signal (1) typ. | 3 mA |
| Output current per channel | 0,05 A |
| Kısa devre akımı | ≤ 25 mA |
| Signal frequency max. | 50 Hz |
| Safety | Evet |
| Configuration options | PROFIsafe address adjustable via DIP switch or engineering software |
| System supply voltage | 5 VDC; veri kişileri aracılığıyla |
| Current consumption, system supply (5 V) | 145 mA |
| Field supply voltage | 24 VDC; (Ex i güç kaynağı: UO = maks. 27,3 V); güç jumper kontakları aracılığıyla (bıçak kontağı yoluyla güç kaynağı; yay kontağı yoluyla iletim) |
| Current consumption, field supply (module with no external load) | 20 mA |
| İzolasyon | 300 VAC sistem/saha |

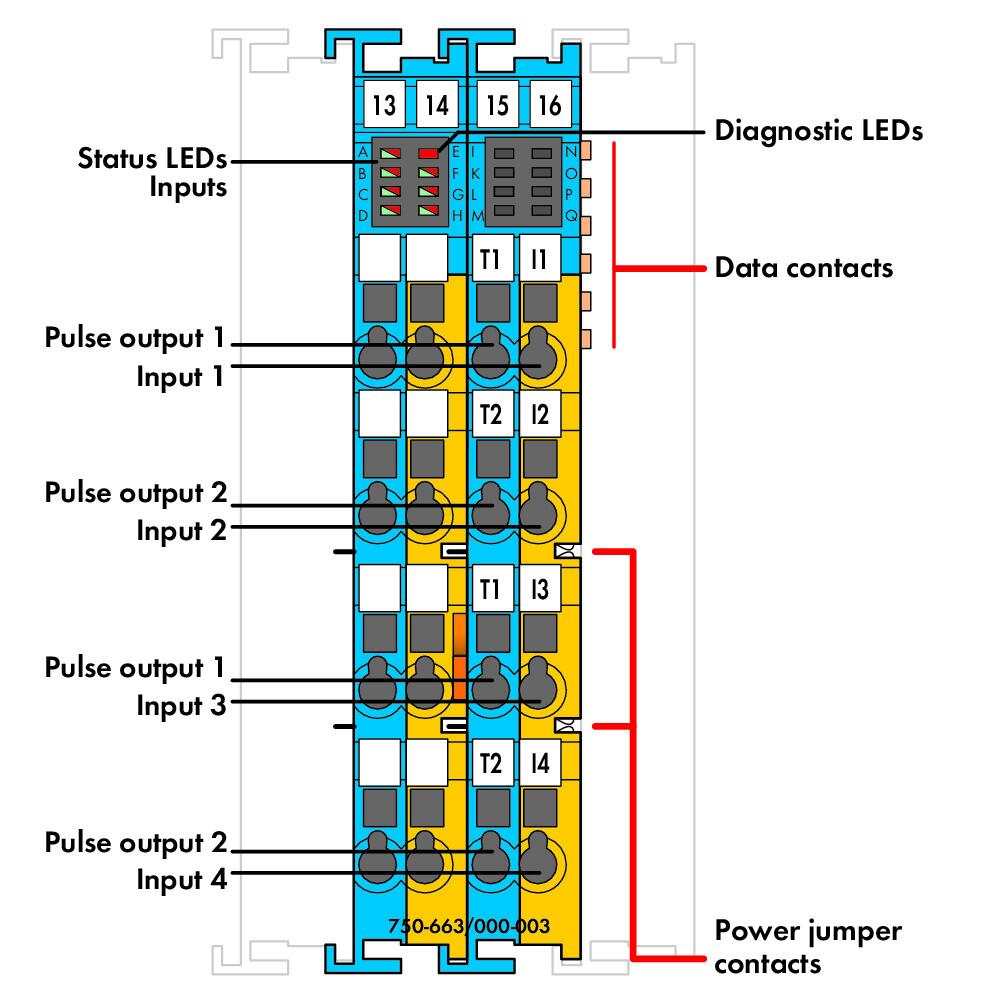

| Indicators | LED (A-D) yeşil/kırmızı: Durum/Hata I1 … I4; LED (E) kırmızı: Grup hatası; LED (F-H) yeşil/kırmızı: Arıza teşhisi |
| Number of incoming power jumper contacts | 2 |
| Number of outgoing power jumper contacts | 2 |
| Current carrying capacity of the power jumper contacts | 1 A |
| Etiketleme | ATEX/IECEx: II 3 (1) G Ex ec [ia Ga] IIC T4 Gc; II (1) D [Ex ia Da] IIIC; I (M1) [Ex ia Ma] I |
Functional safety
| Achievable risk reduction | SIL 3 per IEC 61508; SIL 3 per IEC 61511; SIL 3 per IEC 62061; Cat. 4, PL e per EN ISO 13849 |
| Safety standards | IEC 61508; IEC 62061; EN ISO 13849; IEC 61511 |
Explosion protection
| ATEX Guideline | EN IEC 60079-0, -7, -11 |
| Elektrik şebekesi, güvenliğe ilişkin bilgi | U o = 27.3 V; I o = 23 mA; P o = 157 mW; linear characteristic curve |
| Reaktans Ex ia IIC | L o = 61 mH; C o = 64 nF |
| Reaktans Ex ia IIB | L o = 100 mH; C o = 552 nF |
| Reaktans Ex ia IIA | L o = 100 mH; C o = 2.28 µF |
| Reaktans Ex ia I | L o = 100 mH; C o = 2.95 µF |
| Reaktans | Reactances without accounting for the concurrence of capacitance (C o ) and inductance (L o ) |
Bağlantı verisi
| Connection technology: In-/Outputs | 8 x CAGE CLAMP® |
| Connection type (1) | Girişler / Çıkışlar |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| İnce bükümlü kablolar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
| Anschlussanforderung zulässige Leitungslänge | 100 m |
Geometrical Data
| Width | 24 mm / 0.945 inches |
| Height | 100 mm / 3.937 inches |
| Depth | 67,8 mm / 2.669 inches |
| Depth | 60,6 mm / 2.386 inches |
Mekanik Veri
| Montaj tipi | DIN-35 ray |
Material Data
| Gövde malzemesi | Polikarbonat, poliamid 6.6 |
| Yangın yükü | 2,021 MJ |
| Ağırlık | 92 g |
| Uygunluk işareti | CE |
Environmental Requirements
| Surrounding air (operating) temperature | 0 … +55 °C |
| Surrounding air (storage) temperature | -25 … +85 °C |
| Koruma sınıfı | IP20 |
| Kirlilik derecesi (5) | IEC 61131-2'ye göre 2 |
| Çalışma yüksekliği | 0 … 2000 m |
| Montaj pozisyonu | yatay (ayakta / yatarken); dikey |
| Nısbi nem (yoğuşmasız) | 95 % |
| Titreşime dayanıklı | IEC 60068-2-6 uyarınca 4g |
| Darbe direnci | IEC 60068-2-27 'e göre 15g |
| EMC immunity to interference | EN 61000-6-2 uyarınca, denizcilik uygulamaları |
| EMU: | EN 61000-6-3 uyarınca, denizcilik uygulamaları |
| Kirletici maddelere maruziyet | IEC 60068-2-42 ve IEC 60068-2-43 uyarınca |
| Permissible H 2 S contaminant concentration at a relative humidity | 10 ppm |
| Permissible SO 2 contaminant concentration at a relative humidity | 25 ppm |
Ticari Veri
| Product Group | 15 (I/O System) |
| eCl@ss 10.0 | 27-24-26-04 |
| eCl@ss 10.0 | 27-24-26-04 |
| ETIM 8.0 | EC001599 |
| ETIM 8.0 | EC001599 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4050821531432 |
| SAP tesis 01'den gümrük tarifesi no. | 85389099990 |
Environmental Product Compliance
| CAS-No. | 1303-86-2 1317-36-8 7439-92-1 |
| REACH Candidate List Substance | Diboron trioxide Lead Lead monoxide |
| RoHS Compliance Status | Compliant,With Exemption |
| RoHS Exemption | 6(c) 7(a) 7(c)-I 7(c)-II |
| SCIP notification number (Bulgaria) | 82e07570-a169-4fe7-a240-63fd83aae491 |
| SCIP notification number (Czech Republic) | 8fadb04a-9632-45dc-af1f-89fba248000b |
