Açıklama
Technical Data
| Number of digital inputs | 4 |
| Number of digital outputs | 4 |
| Total number of channels (module) | 8 |
| Sinyal tipi | Digital Gerilim |
| Sinyal tipi | 24 VDC |
| Sensor connection | 4 x (Test darbeli arıza emniyetli giriş) |
| Actuator connection | 4 x (Test darbeli arıza emniyetli çıkış) |
| Input characteristic | saate duyarlı |
| Input current per channel for signal (1) typ. | 2,2 mA |
| Output switching design | Güç çıkışları |
| Switching frequency max. | 5 Hz; Rezistif yük |
| Switching frequency max. (2) | 0,1 Hz; IEC 947-5-1, DC 13 uyarınca endüktif yük |
| Switching frequency max. (3) | 5 Hz; IEC 947-5-1, DC 13 uyarınca endüktif yük; kurtarma diyotları ile |
| Configuration options | PROFIsafe address adjustable via DIP switch or engineering software |
| System supply voltage | 5 VDC; veri kişileri aracılığıyla |
| Current consumption, system supply (5 V) | 55 mA |
| Field supply voltage | 24 VDC (-15 … +20 %); güç jumper kontakları aracılığıyla (bıçak kontağı yoluyla güç kaynağı; yay kontağı yoluyla iletim) |
| İzolasyon | 500 V sistem/saha |

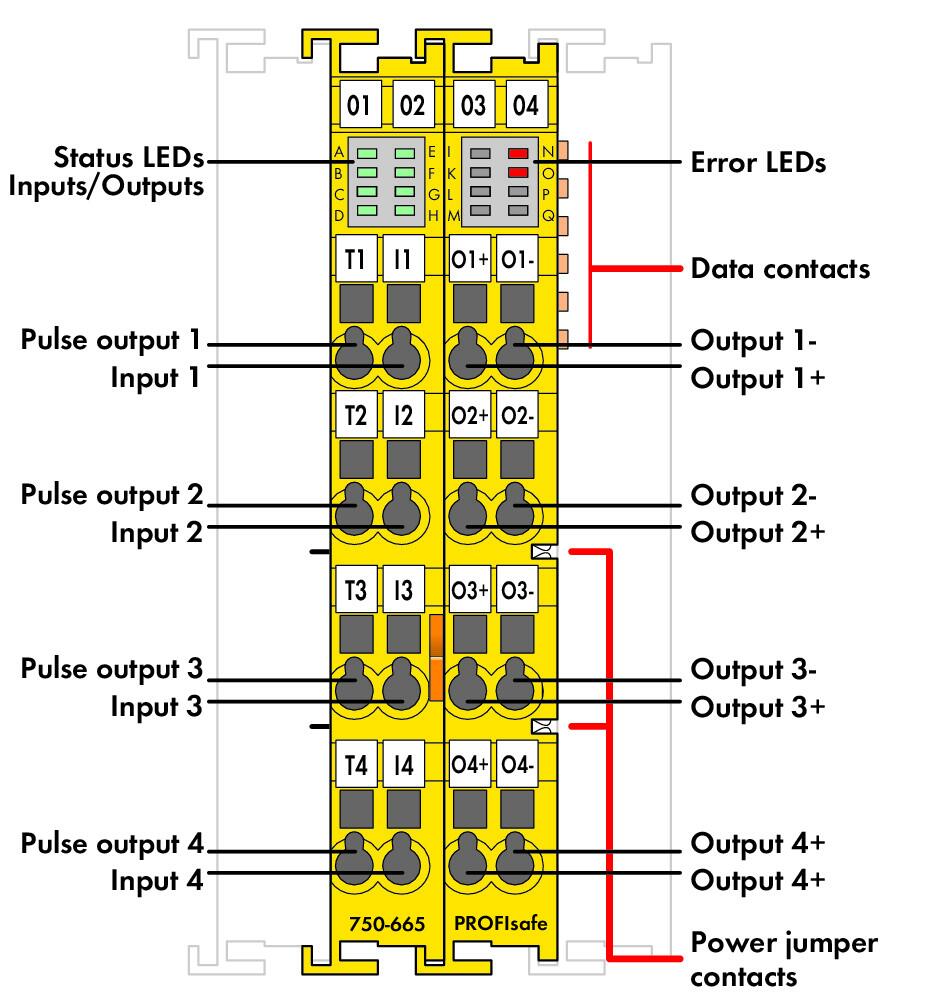

| Indicators | LED (A-H) yeşil: Durum I1 … I8; LED (I-K) kırmızı: dahili, harici hata |
| Number of incoming power jumper contacts | 2 |
| Number of outgoing power jumper contacts | 2 |
| Current carrying capacity of the power jumper contacts | 10 A |
Functional safety
| Achievable safety classes | 4 x Cat. 2/SIL 2 veya 2 x Cat. 4/SIL 3 |
| Reaktans (maks.) | kapasitif reaktans 2 nF; kategori DC 13 |
| Yanıt süreleri (min ... maks) | t on (L->H) = 13 ms … 71 ms; t off (H->L) = 13 ms … 26 ms; artı 2 x çalışma zamanı dahili veri yolu; artı 2 x çalışma zamanı kuplörü - PLC; artı çalışma zamanı PLC |
| Yanıt süreleri (min ... maks) | t on (L->H) = 13 ms; t off (H->L) = 13 ms; artı 2 x çalışma zamanı dahili veri yolu; artı 2 x çalışma zamanı kuplörü - PLC; artı çalışma zamanı PLC |
| Mukavemet deneyi aralığı | 10 Jahre |
Bağlantı verisi
| Connection technology: In-/Outputs | 16 x CAGE CLAMP® |
| Connection type (1) | Girişler / Çıkışlar |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| İnce bükümlü kablolar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
Geometrical Data
| Width | 24 mm / 0.945 inches |
| Height | 100 mm / 3.937 inches |
| Depth | 67,8 mm / 2.669 inches |
| Depth | 60,6 mm / 2.386 inches |
Mekanik Veri
| Montaj tipi | DIN-35 ray |
Material Data
| Renk | sarı |
| Gövde malzemesi | Polikarbonat, poliamid 6.6 |
| Yangın yükü | 2,943 MJ |
| Ağırlık | 101,2 g |
| Uygunluk işareti | CE |
Environmental Requirements
| Surrounding air (operating) temperature | 0 … +55 °C |
| Surrounding air (storage) temperature | -25 … +85 °C |
| Koruma sınıfı | IP20 |
| Kirlilik derecesi (5) | IEC 61131-2'ye göre 2 |
| Çalışma yüksekliği | 0 … 2000 m |
| Montaj pozisyonu | yatay (ayakta / yatarken); dikey |
| Nısbi nem (yoğuşmasız) | 95 % |
| Titreşime dayanıklı | IEC 60068-2-6 uyarınca |
| Darbe direnci | IEC 60068-2-27 'e göre 15g |
| EMC immunity to interference | EN 61000-6-2' göre |
| EMU: | EN 61000-6-4' göre |
| Kirletici maddelere maruziyet | IEC 60068-2-42 ve IEC 60068-2-43 uyarınca |
| Permissible H 2 S contaminant concentration at a relative humidity | 10 ppm |
| Permissible SO 2 contaminant concentration at a relative humidity | 25 ppm |
Ticari Veri
| Product Group | 15 (I/O System) |
| eCl@ss 10.0 | 27-24-26-04 |
| eCl@ss 10.0 | 27-24-26-04 |
| ETIM 8.0 | EC001599 |
| ETIM 8.0 | EC001599 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4045454767952 |
| SAP tesis 01'den gümrük tarifesi no. | 85371098990 |
Environmental Product Compliance
| CAS-No. | 12060-00-3 1303-86-2 1317-36-8 7439-92-1 |
| REACH Candidate List Substance | Diboron trioxide Lead Lead monoxide Lead titanium oxide (PbTiO3) |
| RoHS Compliance Status | Compliant,With Exemption |
| RoHS Exemption | 6(c) 7(a) 7(c)-I 7(c)-II |
| SCIP notification number (Bulgaria) | a7910311-1bf3-4f71-a861-c41c61c1d680 |
| SCIP notification number (Czech Republic) | d6e2d4d1-38e2-4067-bcb8-52d96ea4a33d |
