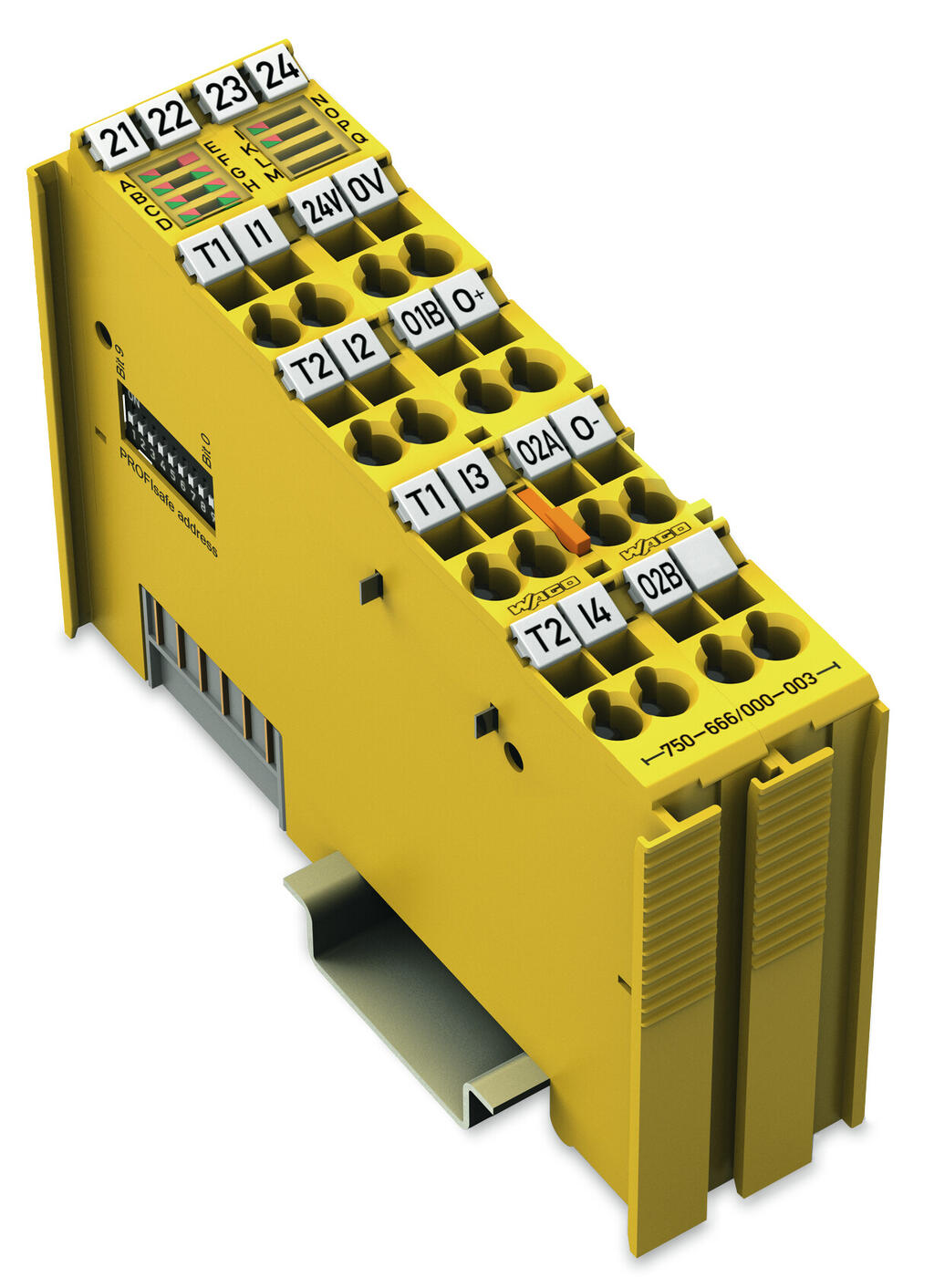

Açıklama
Technical Data
| Number of digital inputs | 4 |
| Number of digital outputs | 2 |
| Total number of channels (module) | 6 |
| Sinyal tipi | Digital Gerilim |
| Sinyal tipi | 24 VDC |
| Sensor connection | 4 x (Test darbeli arıza emniyetli giriş) |
| Actuator connection | |
| Input characteristic | saate duyarlı |
| Giriş karakteristikleri | Tip 1 |
| Input current per channel for signal (1) typ. | 2,2 mA |
| Output switching design | Güç çıkışları |
| Output current per channel | 10 A |
| Çıkış akımı (modül) | 20 A |
| Çıkış akımı | kısa devre korumalı |
| Switching frequency max. | 50 Hz; Rezistif yük |
| Switching frequency max. (2) | 0,1 Hz; endüktif yük |
| Signal frequency max. | 50 Hz |
| Configuration options | PROFIsafe address adjustable via DIP switch or engineering software |
| System supply voltage | 5 VDC; veri kişileri aracılığıyla |
| Current consumption, system supply (5 V) | 190 mA |
| Field supply voltage | 24 VDC (-15 … +30 %); güç jumper kontakları aracılığıyla (bıçak kontağı yoluyla güç kaynağı; yay kontağı yoluyla iletim) |
| Current consumption, field supply (module with no external load) | 30 mA |
| İzolasyon | 500 V sistem/saha |

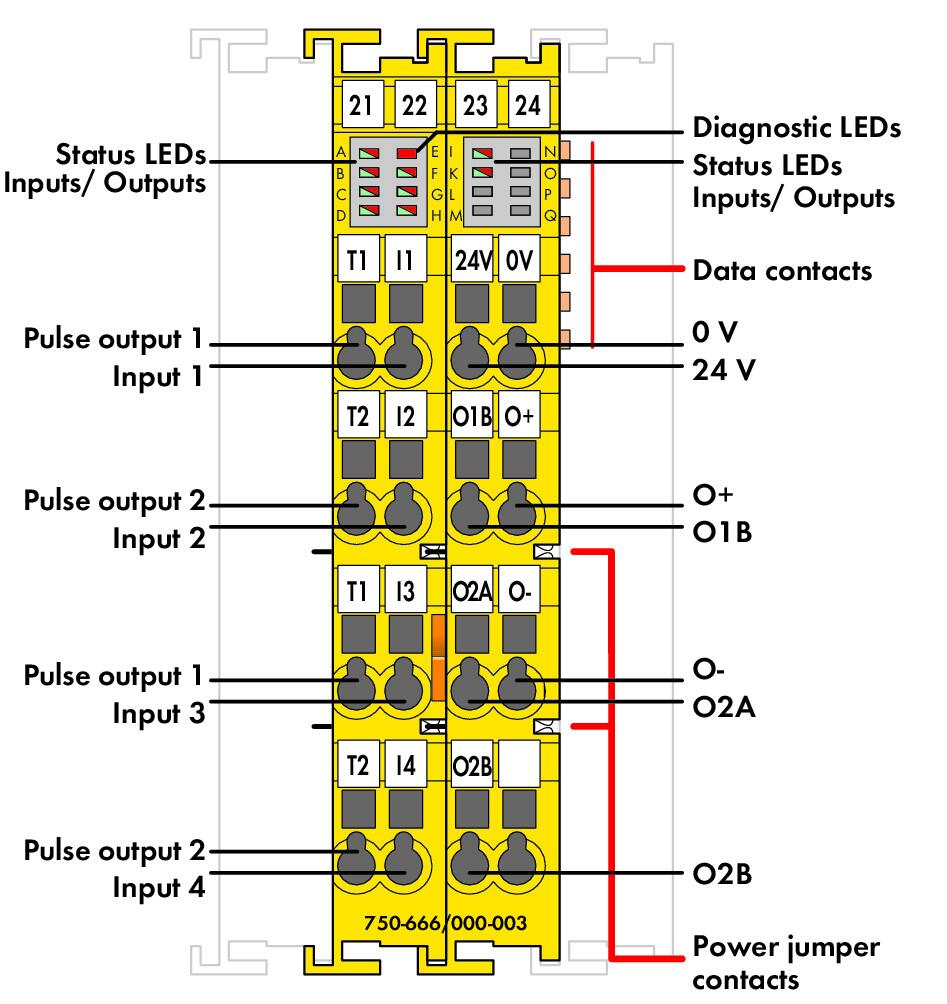

| Indicators | LED (A-D) yeşil / kırmızı: Durum / Hata I1… I4; LED (I-K) yeşil / kırmızı: Durum / hata O1… O2; LED (E) kırmızı: Grup hatası; LED (F-H) yeşil / kırmızı: Teşhis |
| Number of incoming power jumper contacts | 2 |
| Number of outgoing power jumper contacts | 2 |
| Current carrying capacity of the power jumper contacts | 10 A |
Functional safety
| Achievable safety classes | SIL 3; kategori 4, PL e |
| Safety standards | IEC 61508-1 … -7; EN ISO 13849-1; EN 62061 |
| Test pulse duration max. | 500 ms |
| Test pulse duration min. | 0 ms |
Bağlantı verisi
| Connection type (1) | Girişler / Çıkışlar |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| İnce bükümlü kablolar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
Geometrical Data
| Width | 24 mm / 0.945 inches |
| Height | 100 mm / 3.937 inches |
| Depth | 67,8 mm / 2.669 inches |
| Depth | 60,6 mm / 2.386 inches |
Mekanik Veri
| Montaj tipi | DIN-35 ray |
Material Data
| Gövde malzemesi | Polikarbonat, poliamid 6.6 |
| Yangın yükü | 2,021 MJ |
| Ağırlık | 111 g |
| Uygunluk işareti | CE |
Environmental Requirements
| Surrounding air (operating) temperature | 0 … +55 °C |
| Surrounding air (storage) temperature | -25 … +85 °C |
| Koruma sınıfı | IP20 |
| Kirlilik derecesi (5) | IEC 61131-2'ye göre 2 |
| Çalışma yüksekliği | 0 … 2000 m |
| Montaj pozisyonu | yatay (ayakta / yatarken); dikey |
| Nısbi nem (yoğuşmasız) | 95 % |
| Titreşime dayanıklı | IEC 60068-2-6 uyarınca 4g |
| Darbe direnci | IEC 60068-2-27 'e göre 15g |
| EMC immunity to interference | EN 61000-6-2 uyarınca, denizcilik uygulamaları |
| EMU: | EN 61000-6-4 uyarınca, denizcilik uygulamaları |
| Kirletici maddelere maruziyet | IEC 60068-2-42 ve IEC 60068-2-43 uyarınca |
| Permissible H 2 S contaminant concentration at a relative humidity | 10 ppm |
| Permissible SO 2 contaminant concentration at a relative humidity | 25 ppm |
Ticari Veri
| Product Group | 15 (I/O System) |
| eCl@ss 10.0 | 27-24-26-04 |
| eCl@ss 10.0 | 27-24-26-04 |
| ETIM 8.0 | EC001599 |
| ETIM 8.0 | EC001599 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4050821255475 |
| SAP tesis 01'den gümrük tarifesi no. | 85371098990 |
| End of Sale | 2023-06-30 |
| End of Production | 2023-12-31 |
| End of Delivery | 2024-03-01 |
| End of Service and Repair | 2026-03-01 |
Environmental Product Compliance
| CAS-No. | 1303-86-2 1317-36-8 7439-92-1 79-94-7 |
| REACH Candidate List Substance | 2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol Diboron trioxide Lead Lead monoxide |
| RoHS Exemption | 6(c) 7(a) 7(c)-I 7(c)-II |
| SCIP notification number (Bulgaria) | e681fd82-1bfa-44e9-b464-c012b276284e |
| SCIP notification number (Czech Republic) | b599b2ce-0c28-4288-ba61-98520c7b8f0a |
