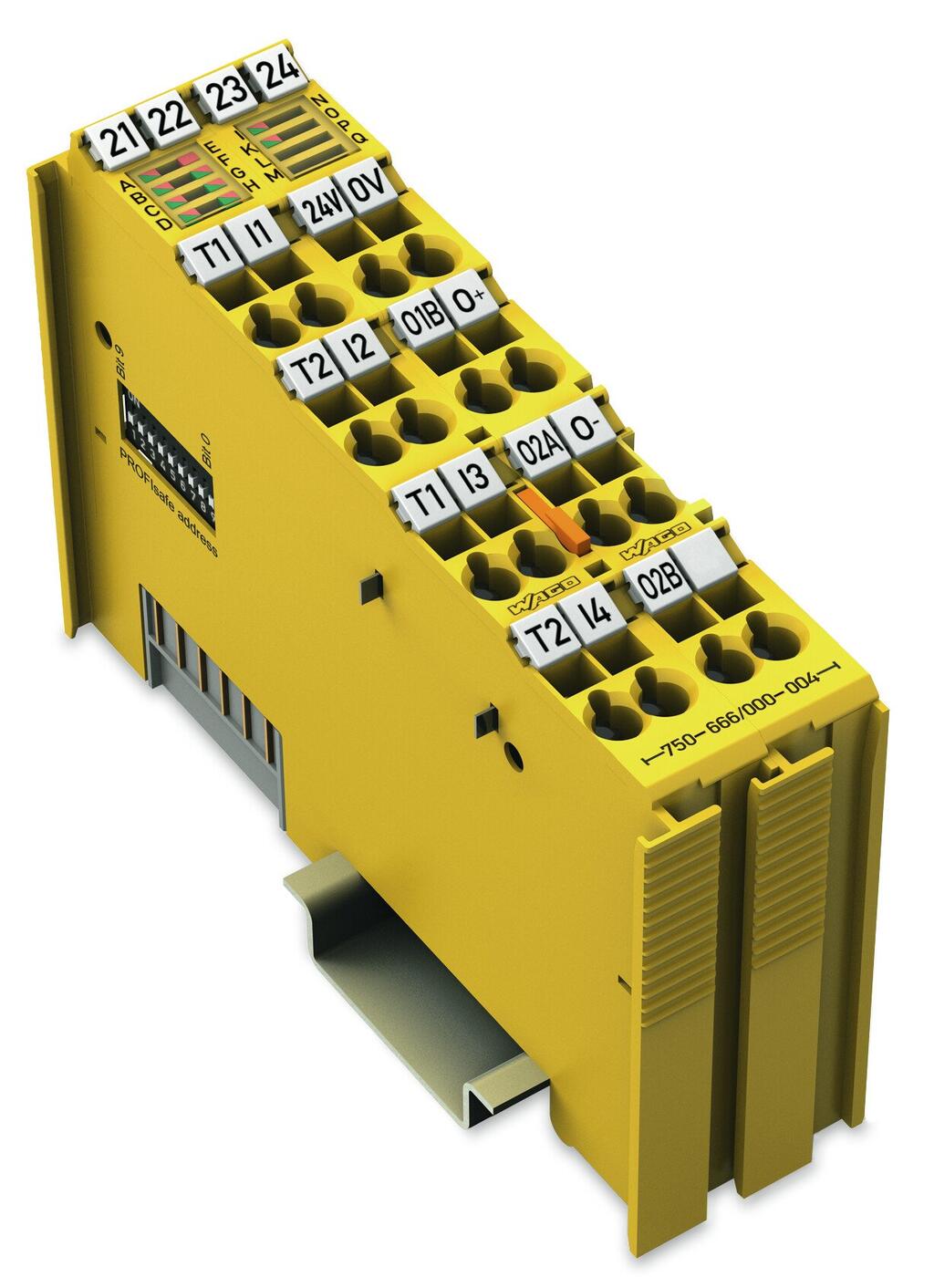

Açıklama
Technical Data

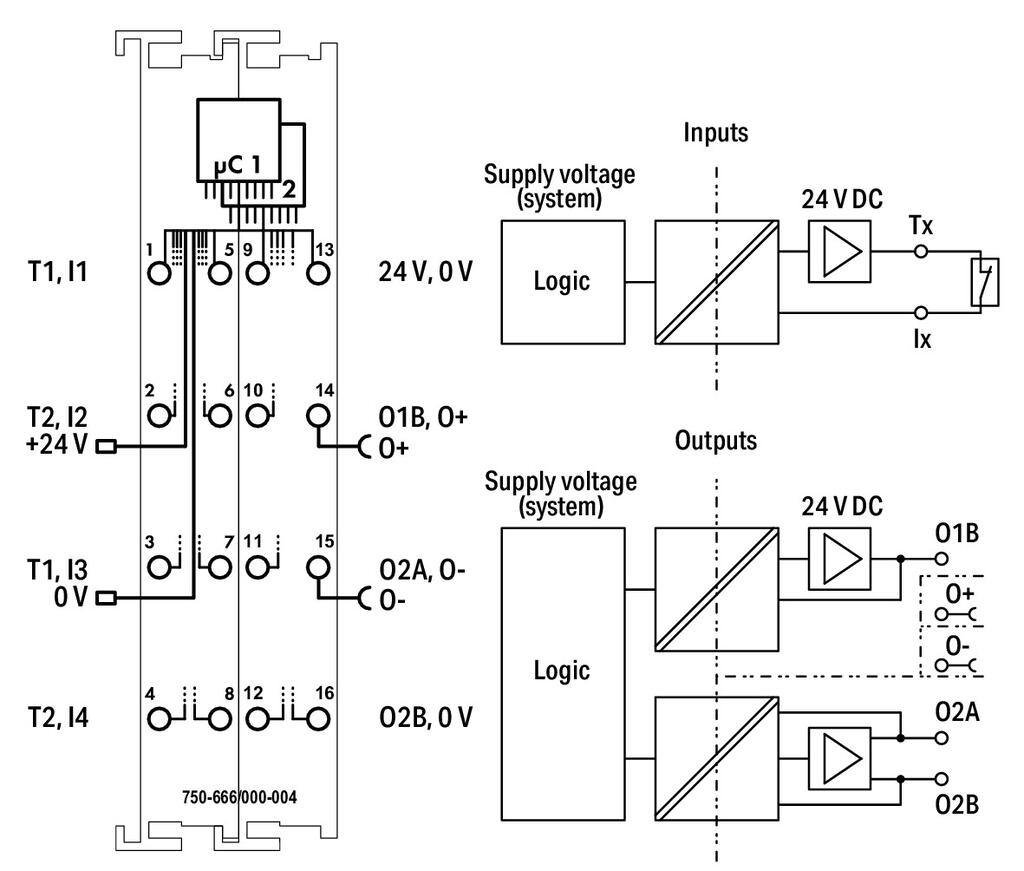

| Number of digital inputs | 4 |
| Number of digital outputs | 2 |
| Total number of channels (module) | 6 |
| Sinyal tipi | Digital |
| Sinyal tipi | 24 VDC |
| Sensor connection | 4 x (Test darbeli arıza emniyetli giriş) |
| Actuator connection | 2 x (Test darbeli arıza emniyetli çıkış) |
| Input characteristic | saate duyarlı |
| Giriş karakteristikleri | Type 1 per IEC 61131 |
| Input current per channel for signal (1) typ. | 3 mA |
| Output switching design | Güç çıkışları |
| Output current per channel | 10 A |
| Çıkış akımı (modül) | 20 A |
| Çıkış akımı | per channel: O1 … O2: 2 A („Pilot Duty“ / DC13); 10 A other applications; Derating output current (per channel) 10 A at 40 °C; 6 A at 55 °C (see manual for details) |
| Switching frequency max. | 50 Hz; Rezistif yük |
| Switching frequency max. (2) | 0,1 Hz; endüktif yük |
| Switching frequency max. (3) | 0.1 Hz; Capacitive load |
| Signal frequency max. | 50 Hz |
| Configuration options | PROFIsafe address adjustable via DIP switch or engineering software |
| System supply voltage | 5 VDC; veri kişileri aracılığıyla |
| Current consumption, system supply (5 V) | 120 mA |
| Field supply voltage | 24 VSELV/PELV DC (-25 … +30 %); for digital inputs; Power outputs: SELV/PELV 24 VDC (-25 ... +20 %) for inductive loads („Pilot Duty“ / DC13); SELV/PELV 24 VDC (-25 ... +30 %) other applications; Current consumption from supply of the Power outputs: 3 mA + Load current |
| Current consumption, field supply (module with no external load) | 30 mA |

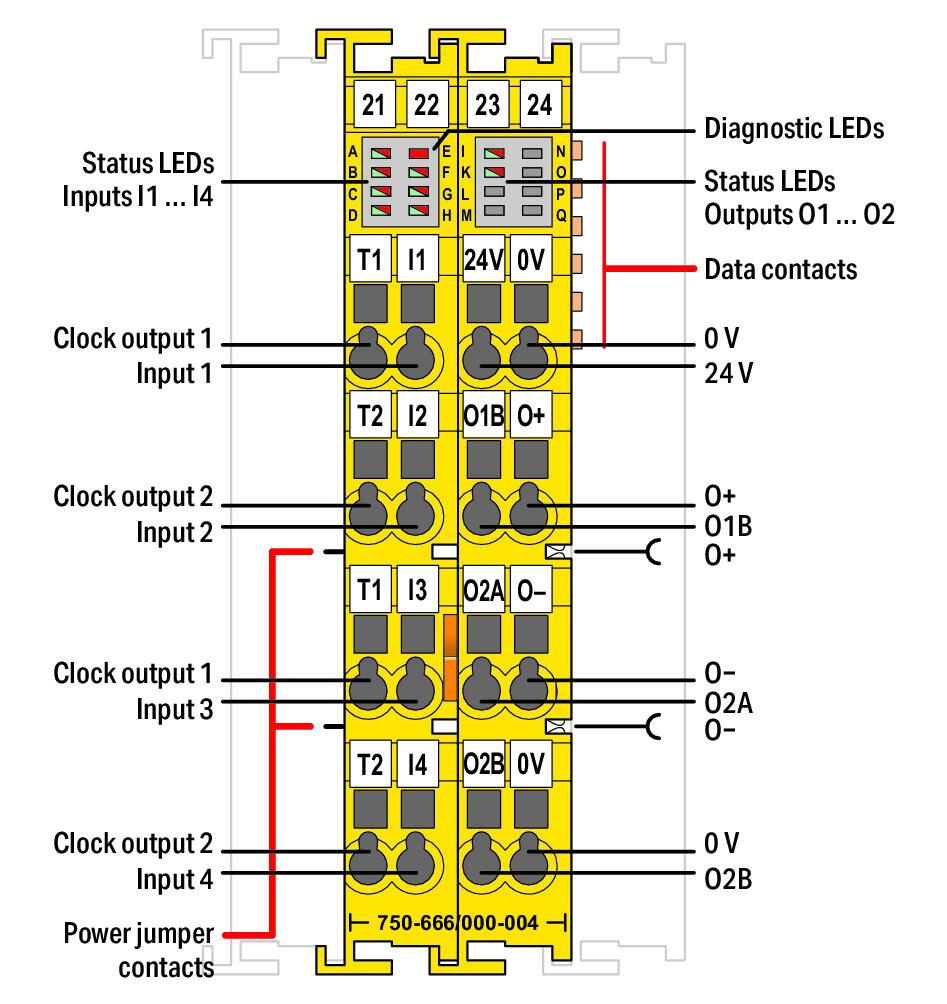

| Indicators | LED (A-D) yeşil / kırmızı: Durum / Hata I1… I4; LED (I-K) yeşil / kırmızı: Durum / hata O1… O2; LED (E) kırmızı: Grup hatası; LED (F-H) yeşil / kırmızı: Teşhis |
| Number of incoming power jumper contacts | 2 |
| Number of outgoing power jumper contacts | 2 |
| Current carrying capacity of the power jumper contacts | 10 A |
Functional safety
| Achievable safety classes | SIL3; Kategori 4; PLe (iki kanallı); SIL2; Kategori 2; PLd (tek kanal) |
| Safety standards | IEC 61508-1 … -7; EN ISO 13849-1; EN 62061 |
| Interface types according to ZVEI (inputs) | Drain; A, C0, C1, C2, C3 |
| Interface types according to ZVEI (outputs) | Source; C0, C1, C2, C3, D0, D1, D2, D3 |
| Test pulse duration max. | 500 ms |
| Test pulse duration min. | 0 ms |
Bağlantı verisi
| Connection technology: In-/Outputs | 16 x CAGE CLAMP® |
| Connection type (1) | Girişler / Çıkışlar |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| İnce bükümlü kablolar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
Geometrical Data
| Width | 24 mm / 0.945 inches |
| Height | 100 mm / 3.937 inches |
| Depth | 67,8 mm / 2.669 inches |
| Depth | 60,6 mm / 2.386 inches |
Mekanik Veri
| Montaj tipi | DIN-35 ray |
| Tak-çıkar konnektör | Hayır |
Material Data
| Gövde malzemesi | Polikarbonat, poliamid 6.6 |
| Yangın yükü | 1,985 MJ |
| Ağırlık | 96,8 g |
| Uygunluk işareti | CE |
Environmental Requirements
| Surrounding air (operating) temperature | 0 … +55 °C |
| Surrounding air (storage) temperature | -25 … +85 °C |
| Koruma sınıfı | IP20 |
| Kirlilik derecesi (5) | IEC 61131-2'ye göre 2 |
| Çalışma yüksekliği | 0 … 2000 m |
| Montaj pozisyonu | yatay (ayakta / yatarken); dikey |
| Nısbi nem (yoğuşmasız) | 95 % |
| Titreşime dayanıklı | IEC 60068-2-6 uyarınca 4g |
| Darbe direnci | IEC 60068-2-27 'e göre 15g |
| EMC immunity to interference | EN 61000-6-2 uyarınca, deniz uygulamaları, EN 61000-6-7 (FS) |
| EMU: | per EN 61000-6-3, -4; marine applications |
| Kirletici maddelere maruziyet | IEC 60068-2-42 ve IEC 60068-2-43 uyarınca |
| Permissible H 2 S contaminant concentration at a relative humidity | 10 ppm |
| Permissible SO 2 contaminant concentration at a relative humidity | 25 ppm |
Ticari Veri
| Pack. unit | 1 Adet |
| SAP tesis 01'den menşei | DE |
| GTIN | 4066966333879 |
| SAP tesis 01'den gümrük tarifesi no. | 85371098990 |
