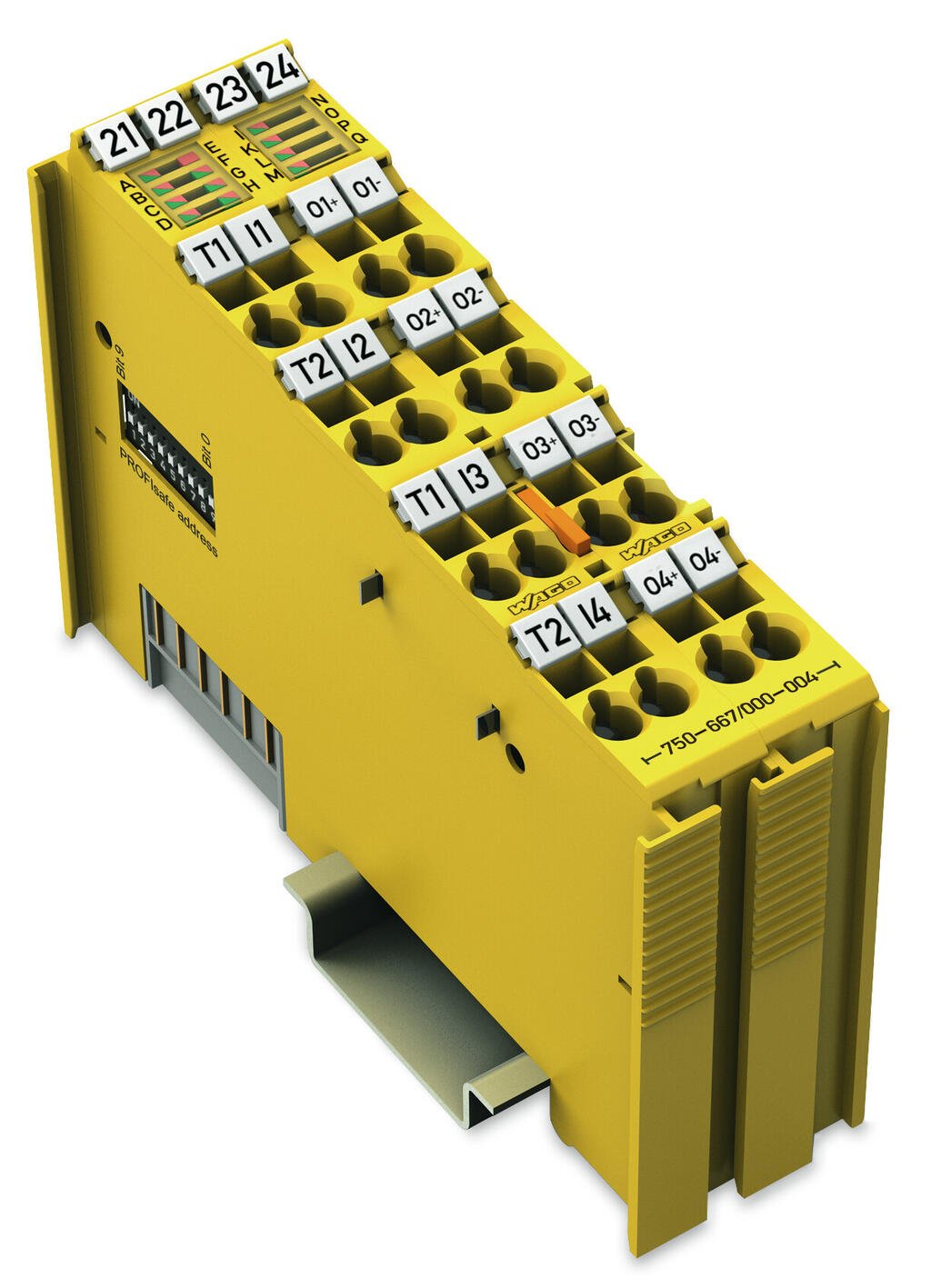

Açıklama
Technical Data
| Number of digital inputs | 4 |
| Number of digital outputs | 4 |
| Total number of channels (module) | 8 |
| Sinyal tipi | Digital Gerilim |
| Sinyal tipi | 24 VDC |
| Sensor connection | 4 x (Test darbeli arıza emniyetli giriş) |
| Actuator connection | |
| Input characteristic | saate duyarlı |
| Giriş karakteristikleri | Type 1 per IEC 61131 |
| Input current per channel for signal (1) typ. | 3 mA |
| Output switching design | Güç çıkışları |
| Output current per channel | 2 A |
| Çıkış akımı (modül) | 8 A |
| Çıkış akımı | kısa devre korumalı |
| Switching frequency max. | 50 Hz; Rezistif yük |
| Switching frequency max. (2) | 0,1 Hz; endüktif yük |
| Switching frequency max. (3) | 0.1 Hz; Capacitive load |
| Her kanal için kapasitif yük | O1 … O4; 47 μ F |
| Signal frequency max. | 50 Hz |
| Configuration options | PROFIsafe address adjustable via DIP switch or engineering software |
| System supply voltage | 5 VDC; veri kişileri aracılığıyla |
| Current consumption, system supply (5 V) | 120 mA |
| Field supply voltage | 24 VSELV/PELV DC (-25 … +20 %); güç jumper kontakları aracılığıyla (bıçak kontağı yoluyla güç kaynağı; yay kontağı yoluyla iletim) |
| Current consumption, field supply (module with no external load) | 35 mA |

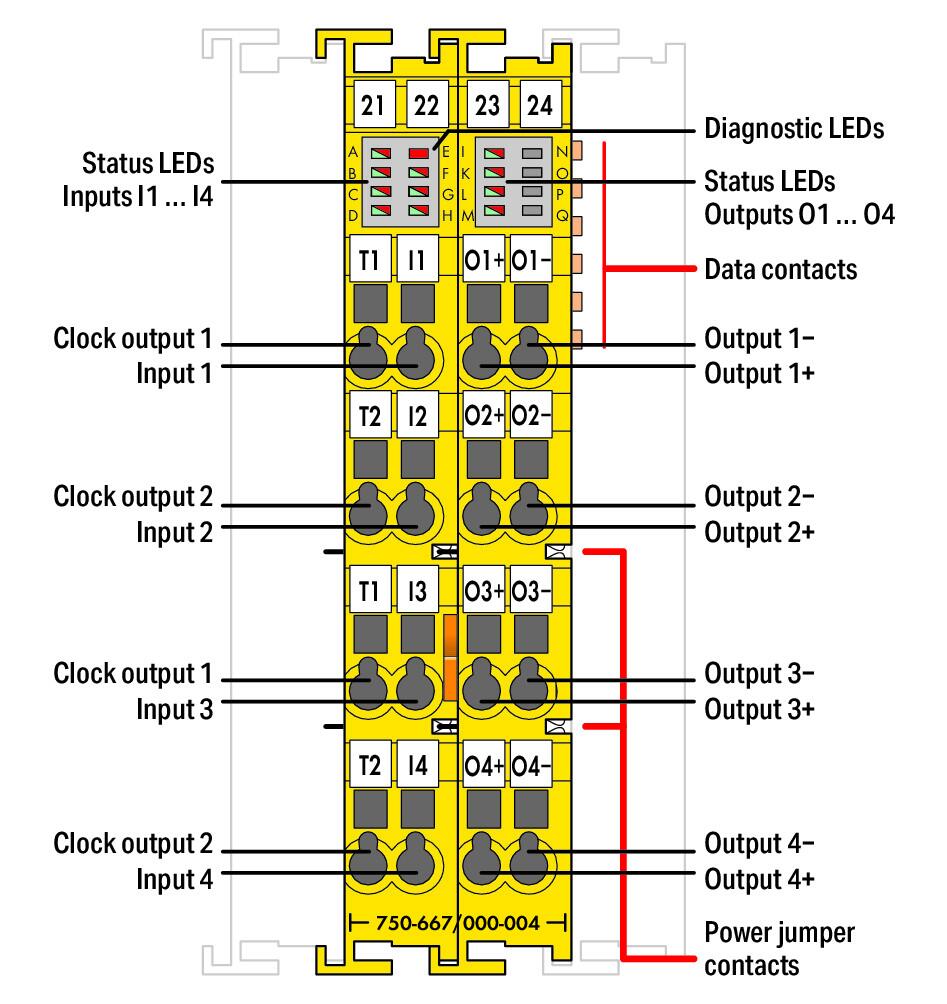

| Indicators | LED (A-D) yeşil / kırmızı: Durum / Hata I1… I4; LED (I-M) yeşil / kırmızı: Durum / hata O1… O4; LED (E) kırmızı: Grup hatası; LED (F-H) yeşil / kırmızı: Teşhis |
| Number of incoming power jumper contacts | 2 |
| Number of outgoing power jumper contacts | 2 |
| Current carrying capacity of the power jumper contacts | 10 A |
Functional safety
| Achievable safety classes | SIL3; Kategori 4; PLe (iki kanallı); SIL2; Kategori 2; PLd (tek kanal) |
| Safety standards | IEC 61508-1 … -7; EN ISO 13849-1; EN 62061 |
| Interface types according to ZVEI (inputs) | Drain; A, C0, C1, C2, C3 |
| Interface types according to ZVEI (outputs) | source; C0, C1, C2, C3, D0, D1, D2, D3 |
| Test pulse duration max. | 500 ms |
| Test pulse duration min. | 0 ms |
Bağlantı verisi
| Connection type (1) | Girişler / Çıkışlar |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| İnce bükümlü kablolar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
Geometrical Data
| Width | 24 mm / 0.945 inches |
| Height | 100 mm / 3.937 inches |
| Depth | 67,8 mm / 2.669 inches |
| Depth | 60,6 mm / 2.386 inches |
Mekanik Veri
| Montaj tipi | DIN-35 ray |
| Tak-çıkar konnektör | Hayır |
Material Data
| Gövde malzemesi | Polikarbonat, poliamid 6.6 |
| Yangın yükü | 1,985 MJ |
| Ağırlık | 101,6 g |
| Uygunluk işareti | CE |
