Açıklama
Technical Data
| Number of digital inputs | 4 |
| Number of digital outputs | 4 |
| Total number of channels (module) | 8 |
| Sinyal tipi | Digital |
| Sinyal tipi | 48 VAC; 60 VDC |
| Sensor connection | 4 x (Test darbeli arıza emniyetli giriş) |
| Actuator connection | |
| Input characteristic | saate duyarlı |
| Giriş karakteristikleri | Tip 1 |
| Input current per channel for signal (1) typ. | 2,2 mA |
| Output switching design | Röle çıkışları |
| Output current per channel | 6 A |
| Çıkış akımı (modül) | 24 A |
| Signal frequency max. | 50 Hz |
| Anahtarlama gecikmesi | 50 ms |
| Switching current, information note | Switching current range compatible with the WAGO 75x-66x/000-003 PROFIsafe I/O Module |
| Yük anahtarlama gerilim aralığı | 5 … 60 VDC (SELV/PELV); 5 … 48 VAC |
| Anahtarlama akımı | 3 mA |
| Configuration options | PROFIsafe address adjustable via DIP switch or engineering software |
| System supply voltage | 5 VDC; veri kişileri aracılığıyla |
| Current consumption, system supply (5 V) | 145 mA |
| System and sensor supply voltage | 24 VDC(-25 … +30 %) |
| Field supply voltage | 24 VDC; takılabilir konektör aracılığıyla (Push-in CAGE CLAMP®bağlantı) |
| Current consumption, field supply (module with no external load) | 50 mA |
| İzolasyon | 500 V sistem/saha |
| Yalıtım gerilimi | Relay outputs: 48 VAC, 60 VDC |

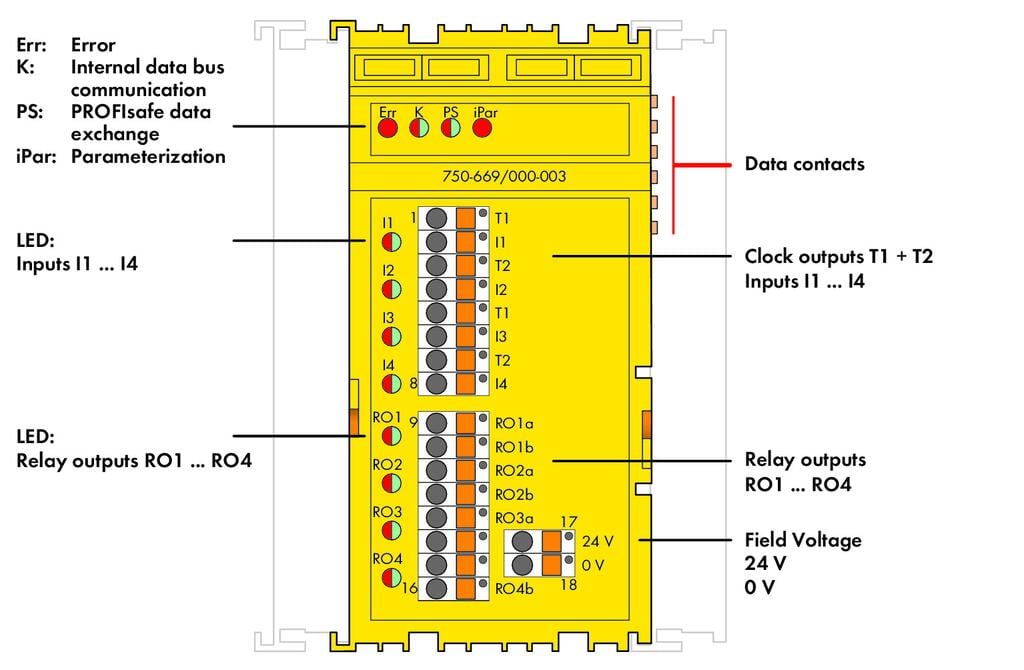

| Indicators | LED yeşil / kırmızı: Durum / Hata I1… I4, RO1… RO4; LED kırmızı (Err): Grup hatası; LED yeşil / kırmızı (K, PS): Teşhis; LED kırmızı (iPar): Parametrelendirme |
Functional safety
| Achievable safety classes | SIL 3; kategori 4, PL e |
| Safety standards | IEC 61508-1 … -7; EN ISO 13849-1; EN 62061 |
Bağlantı verisi
| Connection type (1) | Girişler / Çıkışlar |
| Tek damarlı boylar | 0,5 … 1,5 mm² / 20 … 14 AWG |
| İnce bükümlü kablolar | 0,5 … 1,5 mm² / 20 … 14 AWG |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
| Connection type (2) | Saha beslemesi |
Geometrical Data
| Width | 48 mm / 1.89 inches |
| Height | 100 mm / 3.937 inches |
| Depth | 69,8 mm / 2.748 inches |
| Depth | 62,6 mm / 2.465 inches |
Mekanik Veri
| Montaj tipi | DIN-35 ray |
Material Data
| Gövde malzemesi | Polikarbonat, poliamid 6.6 |
| Yangın yükü | 2,37 MJ |
| Ağırlık | 220,3 g |
Environmental Requirements
| Surrounding air (operating) temperature | 0 … +55 °C |
| Surrounding air (storage) temperature | -25 … +85 °C |
| Koruma sınıfı | IP20 |
| Kirlilik derecesi (5) | IEC 61131-2'ye göre 2 |
| Çalışma yüksekliği | 0 … 2000 m |
| Montaj pozisyonu | yatay (ayakta / yatarken); dikey |
| Nısbi nem (yoğuşmasız) | 95 % |
| Titreşime dayanıklı | IEC 60068-2-6 uyarınca |
| Darbe direnci | IEC 60068-2-27 'e göre 15g |
| EMC immunity to interference | gemäß EN 61000-6-2; EN 61131-2; EN 61326-3-1; EN 61000-6-7 |
| EMU: | EN 61000-6-4, EN 61131-2' göre |
| Kirletici maddelere maruziyet | IEC 60068-2-42 ve IEC 60068-2-43 uyarınca |
| Permissible H 2 S contaminant concentration at a relative humidity | 10 ppm |
| Permissible SO 2 contaminant concentration at a relative humidity | 25 ppm |
Ticari Veri
| eCl@ss 10.0 | 27-24-26-04 |
| eCl@ss 10.0 | 27-24-26-04 |
| ETIM 8.0 | EC001599 |
| ETIM 8.0 | EC001599 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4055143535588 |
| SAP tesis 01'den gümrük tarifesi no. | 85389099990 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
