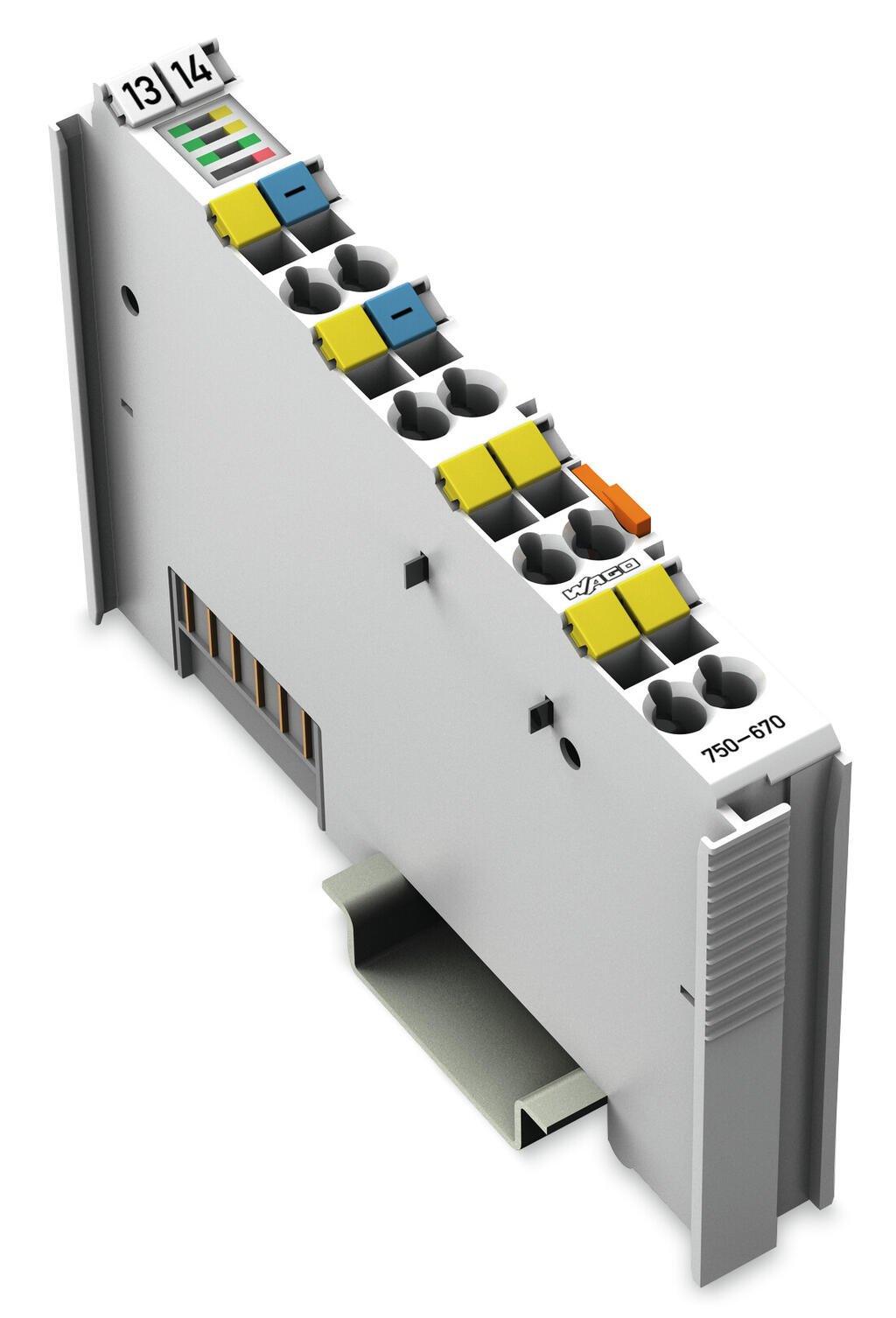

Açıklama
Technical Data

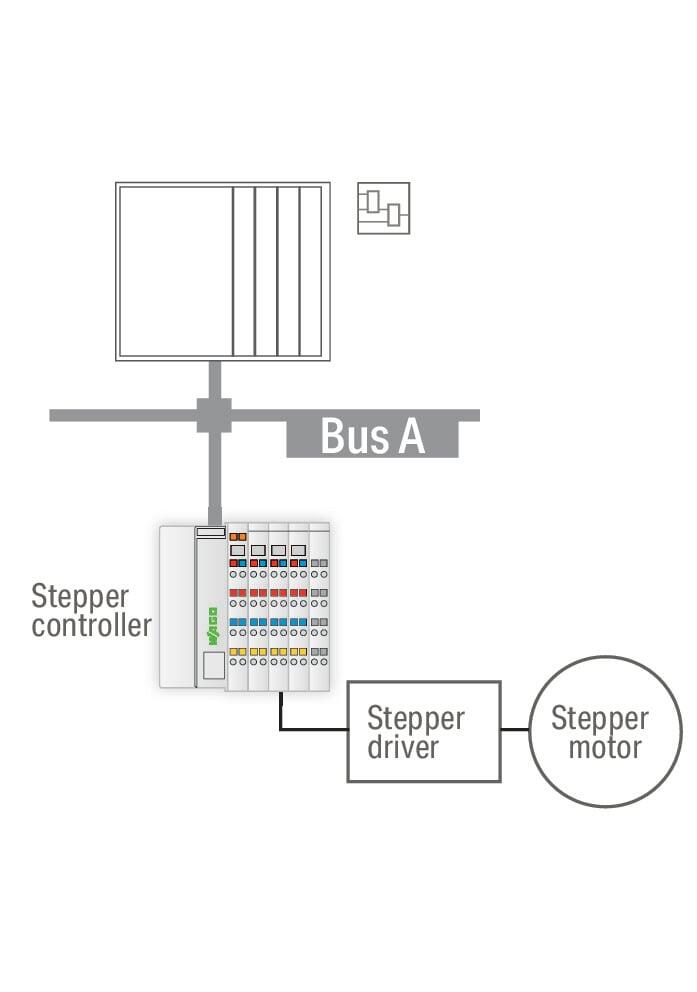

| Device-specific | Çalışma modları: Bireysel konumlandırma, referans çalışması, yavaş hareket, uç, komut tabloları, PWM |
| Number of digital inputs | 2 |

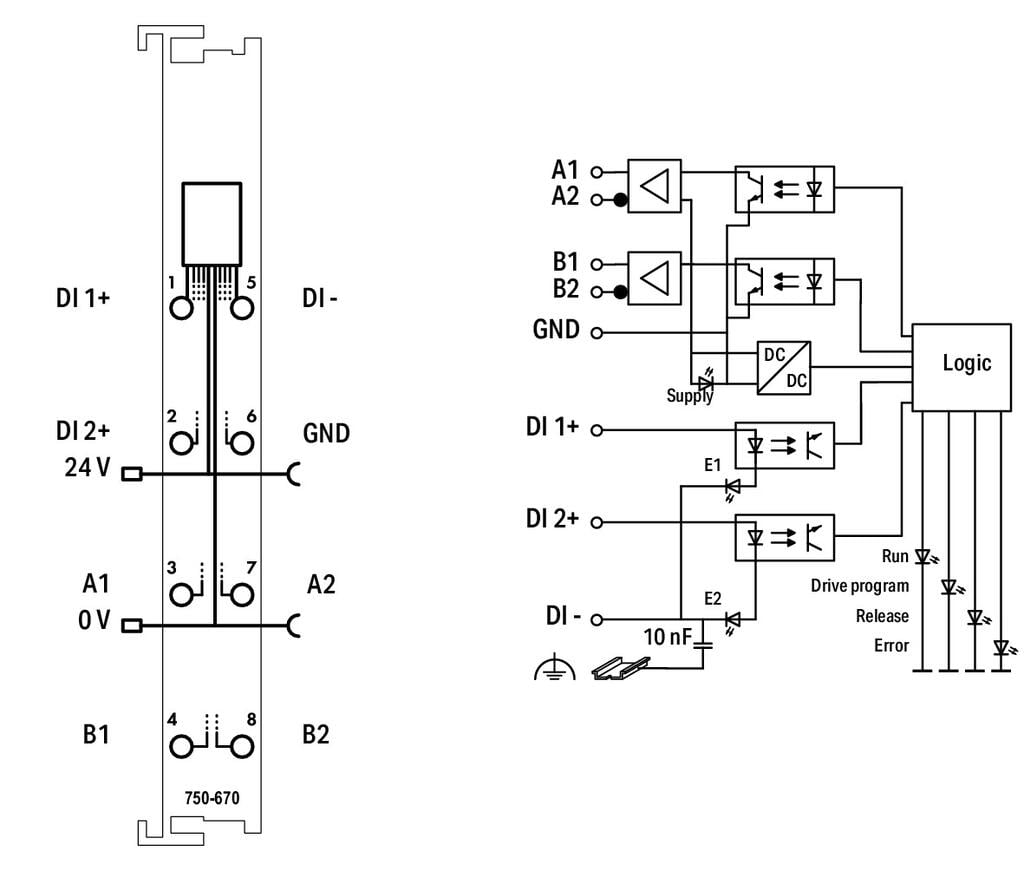

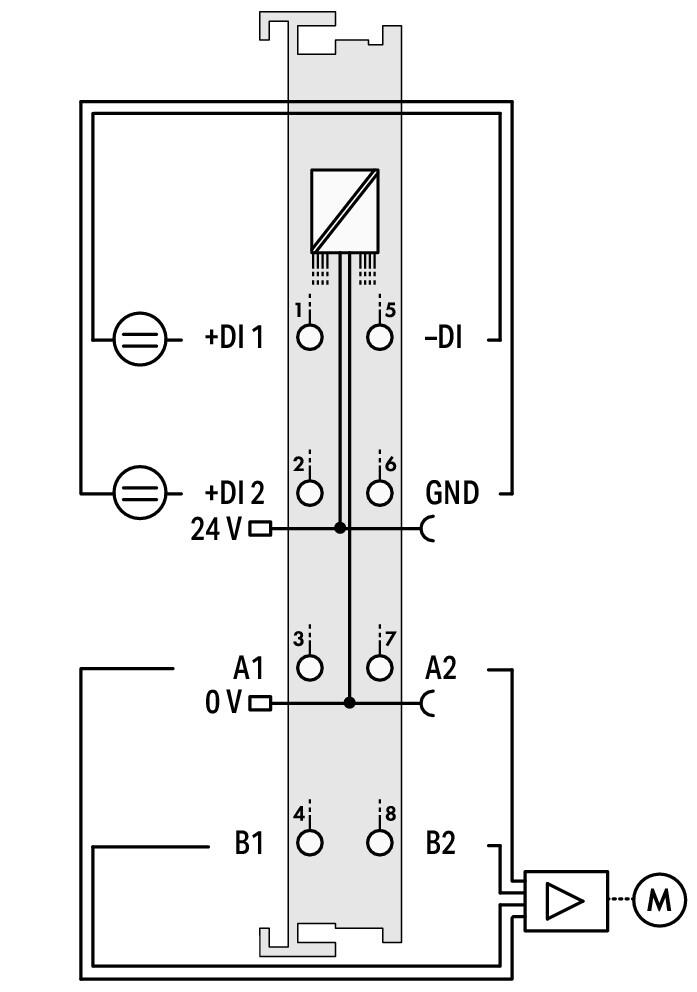

| Çıkış sayısı | 1 kanal (2 diferansiyel çıkış A1, A2, B1, B2) |
| Giriş filtresi | 100 µs, yazılım filtresi bağlanabilir |
| Giriş akımı (tip.) | 2,8 mA |
| Output current per channel | 0,03 A |
| Çıkış akımı | kısa devre korumalı |
| Yük tipi | RS -422, TTL, optokuplör |
| Sinyal gerilimi (0) | −3 … +5 VDC |
| Sinyal gerilimi (1) | 15 … 30 VDC |
| Sinyal gerilimi | 5 V DC dahili, 5 V ... 24 V DC harici |
| Signal frequency min. | 0 Hz |
| Signal frequency max. | 500000 Hz |
| Çözünürlük | 15 bit + 16 bit önskala |
| Çözünürlük | 23 bit + işaret biti |
| Puls boşluk oranı | %50 (step motor modunda) |
| Bit genişliği | 12 byte giriş/çıkış |
| Fonksiyonlar | Konumlandırma (mutlak/nısbi), değişken ayar noktası değişimi, döner eksen, vb. |
| System supply voltage | 5 VDC; veri kişileri aracılığıyla |
| Current consumption, system supply (5 V) | 98 mA |
| Field supply voltage | 24 VDC (-25 … +30 %); güç jumper kontakları aracılığıyla (bıçak kontağı yoluyla güç kaynağı; yay kontağı yoluyla iletim) |
| İzolasyon | 500 V sistem/saha |

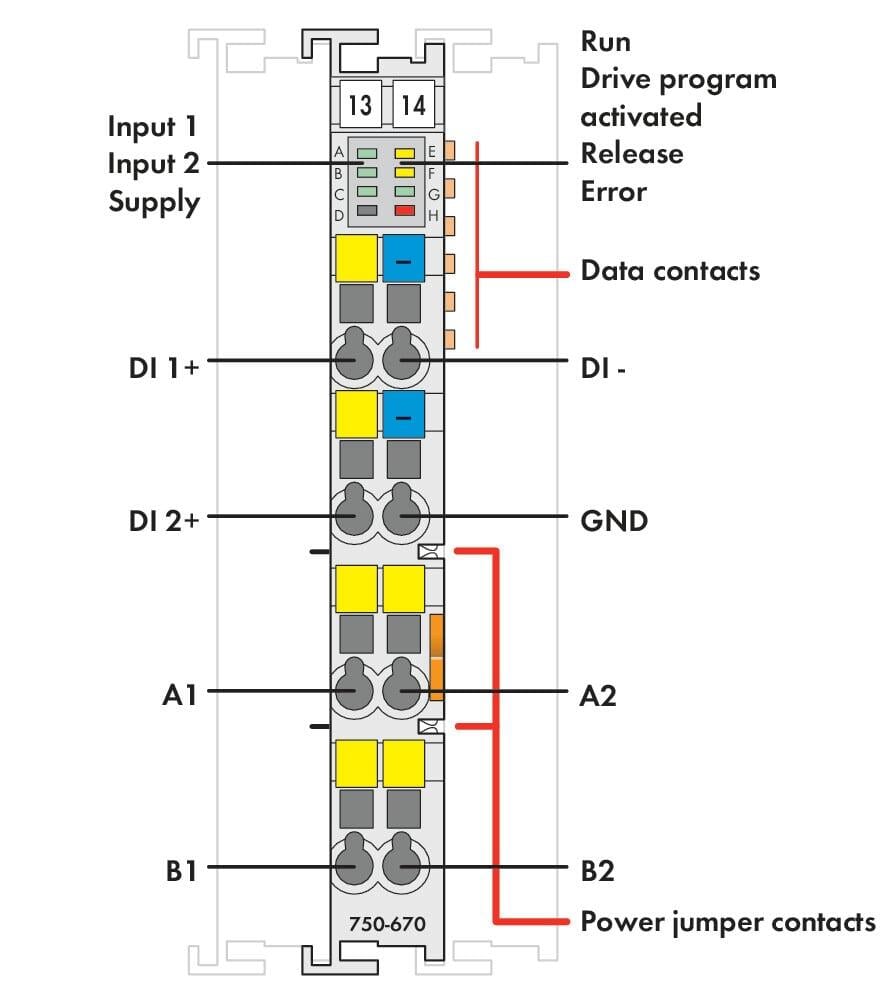

| Indicators | LED (A-C, G) green: Input 1, Input 2, Power Supply, Enable; LED (E, F) yellow: Run, Run Program Active; LED (H) red: Error |
| Number of incoming power jumper contacts | 2 |
| Number of outgoing power jumper contacts | 2 |
Bağlantı verisi
| Connection technology: In-/Outputs | 8 x CAGE CLAMP® |
| Connection type (1) | Girişler / Çıkışlar |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| İnce bükümlü kablolar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
Geometrical Data
| Width | 12 mm / 0.472 inches |
| Height | 100 mm / 3.937 inches |
| Depth | 67,8 mm / 2.669 inches |
| Depth | 60,6 mm / 2.386 inches |
Mekanik Veri
| Montaj tipi | DIN-35 ray |
Material Data
| Renk | açık gri |
| Gövde malzemesi | Polikarbonat, poliamid 6.6 |
| Yangın yükü | 1,136 MJ |
| Ağırlık | 49,9 g |
| Uygunluk işareti | CE |
Environmental Requirements
| Surrounding air (operating) temperature | 0 … +55 °C |
| Surrounding air (storage) temperature | -25 … +85 °C |
| Koruma sınıfı | IP20 |
| Kirlilik derecesi (5) | IEC 61131-2'ye göre 2 |
| Çalışma yüksekliği | 0 … 2000 m |
| Montaj pozisyonu | yatay (ayakta / yatarken); dikey |
| Nısbi nem (yoğuşmasız) | 95 % |
| Titreşime dayanıklı | IEC 60068-2-6 uyarınca |
| Darbe direnci | IEC 60068-2-27 'e göre 15g |
| EMC immunity to interference | EN 61000-6-2' göre |
| EMU: | EN 61000-6-3' göre |
| Kirletici maddelere maruziyet | IEC 60068-2-42 ve IEC 60068-2-43 uyarınca |
| Permissible H 2 S contaminant concentration at a relative humidity | 10 ppm |
| Permissible SO 2 contaminant concentration at a relative humidity | 25 ppm |
Ticari Veri
| Product Group | 15 (I/O System) |
| eCl@ss 10.0 | 27-24-26-05 |
| eCl@ss 10.0 | 27-24-26-05 |
| ETIM 8.0 | EC001601 |
| ETIM 8.0 | EC001601 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4045454539719 |
| SAP tesis 01'den gümrük tarifesi no. | 85389099990 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
