Açıklama
Notes
| Note | Takılabilir konektörler ve kodlama pinleri (753 Serisi) dahil değildir. |
Technical Data
| Number of digital outputs | 2 |
| Sayaç sayısı | 1 |
| Sinyal tipi | Gerilim |
| Sinyal tipi | 24 VDC |
| Sayaç derinliği | 32 Bit |
| Giriş akımı (tip.) | 5 mA |
| Output current per channel | 0,5 A |
| Çıkış akımı | kısa devre korumalı |
| Switching frequency max. | 100 kHz |
| Sinyal gerilimi (0) | −3 … +5 VDC |
| Sinyal gerilimi (1) | 15 … 30 VDC |
| Bit genişliği | 32 bit veri 8 bit kontrol/durum |
| System supply voltage | 5 VDC; veri kişileri aracılığıyla |
| Current consumption, system supply (5 V) | 70 mA |
| Field supply voltage | 24 VDC (-15 … +20 %); güç jumper kontakları aracılığıyla (bıçak kontağı yoluyla güç kaynağı; yay kontağı yoluyla iletim) |
| İzolasyon | 500 V sistem/saha |

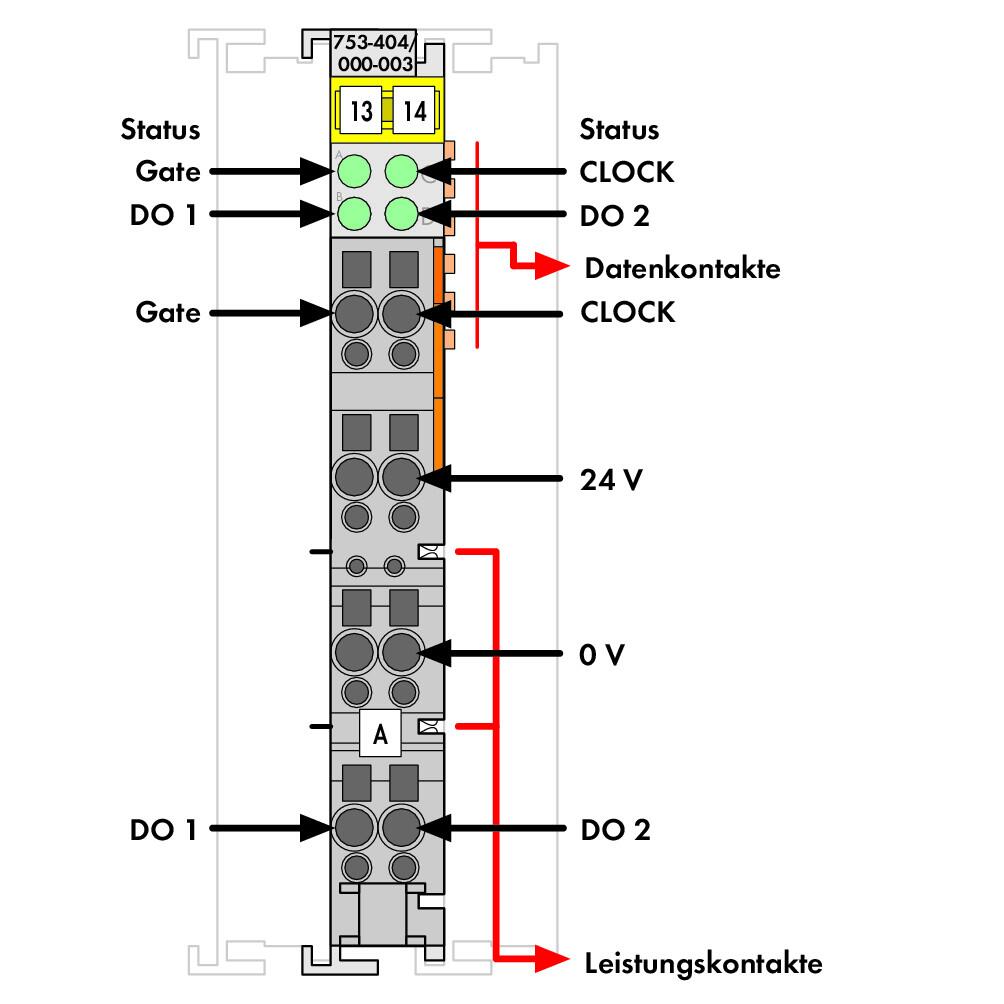

| Indicators | LED (A-D) green: Status Gate, DO 1, CLOCK, DO 2 |
| Number of incoming power jumper contacts | 2 |
| Number of outgoing power jumper contacts | 2 |
Bağlantı verisi
| Connection technology: In-/Outputs | 8 x CAGE CLAMP® |
| Connection type (1) | Girişler / Çıkışlar |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| İnce bükümlü kablolar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Sıyırma uzunluğu | 9 … 10 mm / 0.35 … 0.39 inches |
Geometrical Data
| Width | 12 mm / 0.472 inches |
| Height | 100 mm / 3.937 inches |
| Depth | 69,8 mm / 2.748 inches |
| Depth | 62,6 mm / 2.465 inches |
Mekanik Veri
| Montaj tipi | DIN-35 ray |
| Tak-çıkar konnektör | Evet |
Material Data
| Renk | açık gri |
| Gövde malzemesi | Polikarbonat, poliamid 6.6 |
| Yangın yükü | 1,437 MJ |
| Ağırlık | 43 g |
| Uygunluk işareti | CE |
Environmental Requirements
| Surrounding air (operating) temperature | 0 … +55 °C |
| Surrounding air (storage) temperature | -25 … +85 °C |
| Koruma sınıfı | IP20 |
| Kirlilik derecesi (5) | IEC 61131-2'ye göre 2 |
| Çalışma yüksekliği | 0 … 2000 m |
| Montaj pozisyonu | yatay (ayakta / yatarken); dikey |
| Nısbi nem (yoğuşmasız) | 95 % |
| Titreşime dayanıklı | IEC 60068-2-6 uyarınca 4g |
| Darbe direnci | IEC 60068-2-27 'e göre 15g |
| EMC immunity to interference | EN 61000-6-2 uyarınca, denizcilik uygulamaları |
| EMU: | EN 61000-6-4 uyarınca, denizcilik uygulamaları |
| Kirletici maddelere maruziyet | IEC 60068-2-42 ve IEC 60068-2-43 uyarınca |
| Permissible H 2 S contaminant concentration at a relative humidity | 10 ppm |
| Permissible SO 2 contaminant concentration at a relative humidity | 25 ppm |
Ticari Veri
| Product Group | 15 (I/O System) |
| eCl@ss 10.0 | 27-24-26-05 |
| eCl@ss 10.0 | 27-24-26-05 |
| ETIM 8.0 | EC001601 |
| ETIM 8.0 | EC001601 |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4050821008538 |
| SAP tesis 01'den gümrük tarifesi no. | 85389099990 |
Environmental Product Compliance
| CAS-No. | 25550-51-0 7439-92-1 79-94-7 |
| REACH Candidate List Substance | 2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol 4-Methyl-1,2-cyclohexanedicarboxylic anhydride Lead |
| RoHS Compliance Status | Compliant,With Exemption |
| RoHS Exemption | 7(a) 7(c)-I 7(c)-II |
| SCIP notification number (Austria) | 96b31545-d07b-4c0c-86b5-9ebcbe717e37 |
| SCIP notification number (Belgium) | 990823c1-64c3-4495-9ce5-1f5685ab1727 |
| SCIP notification number (Bulgaria) | 1b44fdff-03ce-418d-a7ff-67de3d65597b |
| SCIP notification number (Czech Republic) | 588d01d6-3927-4e43-a277-bc522a9a700d |
| SCIP notification number (Denmark) | a6456565-c543-46cb-b7c9-aec9c3dbd860 |
| SCIP notification number (Finland) | 0af32b77-30d7-40c7-9fab-9c68977e9f4e |
| SCIP notification number (France) | 7ea39a36-e93d-4762-8ad4-0f940aa30990 |
| SCIP notification number (Germany) | 3ce843c7-b470-411a-8141-bf2ccfd0611b |
| SCIP notification number (Hungary) | 893bcb71-8532-4530-a6fc-ecff015d1195 |
| SCIP notification number (Italy) | a823e425-0ee6-4fa0-9113-6f1d06d79e53 |
| SCIP notification number (Netherlands) | 9d70c3ef-ee3d-4f6f-904d-26a7ed3d1b0a |
| SCIP notification number (Poland) | 40c047fd-0454-4970-9f3b-31c1294f2d24 |
| SCIP notification number (Romania) | 3d6cba49-ba16-4ade-ae6d-3d1029536c9b |
| SCIP notification number (Sweden) | 58901254-6566-4f3a-bc2d-a15020ec58ce |
