Açıklama
Notes
| Note | Takılabilir konektörler ve kodlama pinleri (753 Serisi) dahil değildir. |
Technical Data
| Number of analog inputs | 2 |
| Total number of channels (module) | 2 |
| Sinyal tipi | Elektrik |
| Sinyal tipi | 4 … 20 mADC |
| Sensor connection | 2 x (2 telli) |
| Giriş filtresi | Düşük geçiş (1. sıra), f G= 5 kHz |
| Signal characteristic | Diferansiyel |
| Çözünürlük [bit] | 13 Bit |
| Çalışma modu | Sürekli örnekleme (varsayılan) |
| Input resistance max. | 270 Ω |
| Bit genişliği | 2 x 16 bit veri; 2 x 8 bit kontrol/durum (isteğe bağlı) |
| Koruma | Doğrusal olmayan sınırlandırma |
| Müsade edilen sürekli aşırı yük | 30 V |
| Kanallar arası karışma zayıflaması | 80 dB |
| Eksik kodsuz monotonluk | evet |
| Messfehler, Bezugstemperatur | 25 °C |
| Messfehler, Abweichung max. vom Messbereichsendwert | 0,05 % |
| Tüm sıcaklık aralığında hata | ≤ 0,4 % |
| Temperaturfehler max. vom Messbereichsendwert | 0,01 %/K |
| Örnekleme süresi | 5 µs |
| Örnekleme gecikmesi (kanal/kanal) | 1 µs |
| Örnekleme gecikmesi (modül) | 1 ms |
| Tekrarlamanın örnekleme süresi | 1 ms |
| Ölçüm aralığı | Durum byte'ı ve LED'i |
| Ölçülen değer alımı | Modül içinde zaman senkronizasyonu |
| LSB (en önemsiz bit) değeri | 2,4 µA |
| Dönüştürme yöntemi | SAR (Successive Approximation Register - Ardışıl Yaklaşım Kaydedicisi) |
| System supply voltage | 5 VDC; veri kişileri aracılığıyla |
| Current consumption, system supply (5 V) | 80 mA |
| İzolasyon | 500 V sistem/saha veya kanal/kanal |

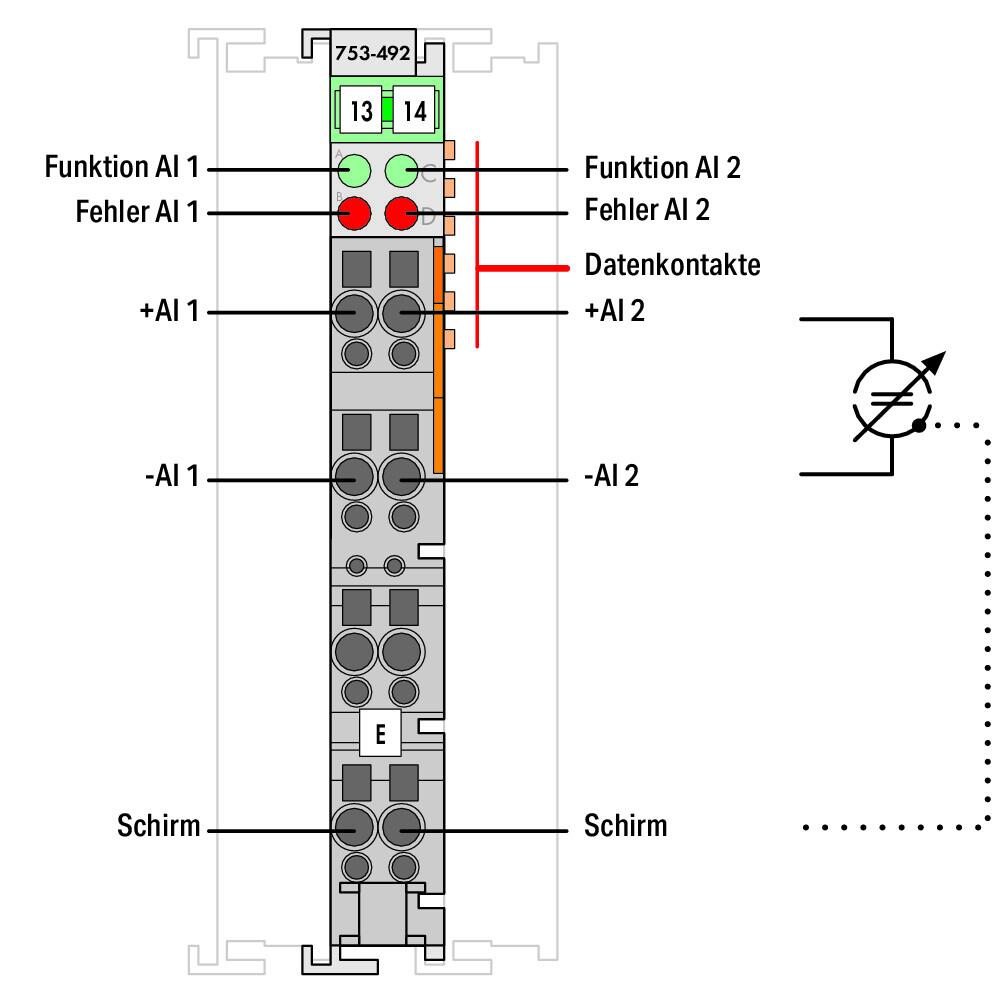

| Indicators | LED (A, C) green: Function AI 1, AI 2; LED (B, D) red: Error AI 1, AI 2 |
Bağlantı verisi

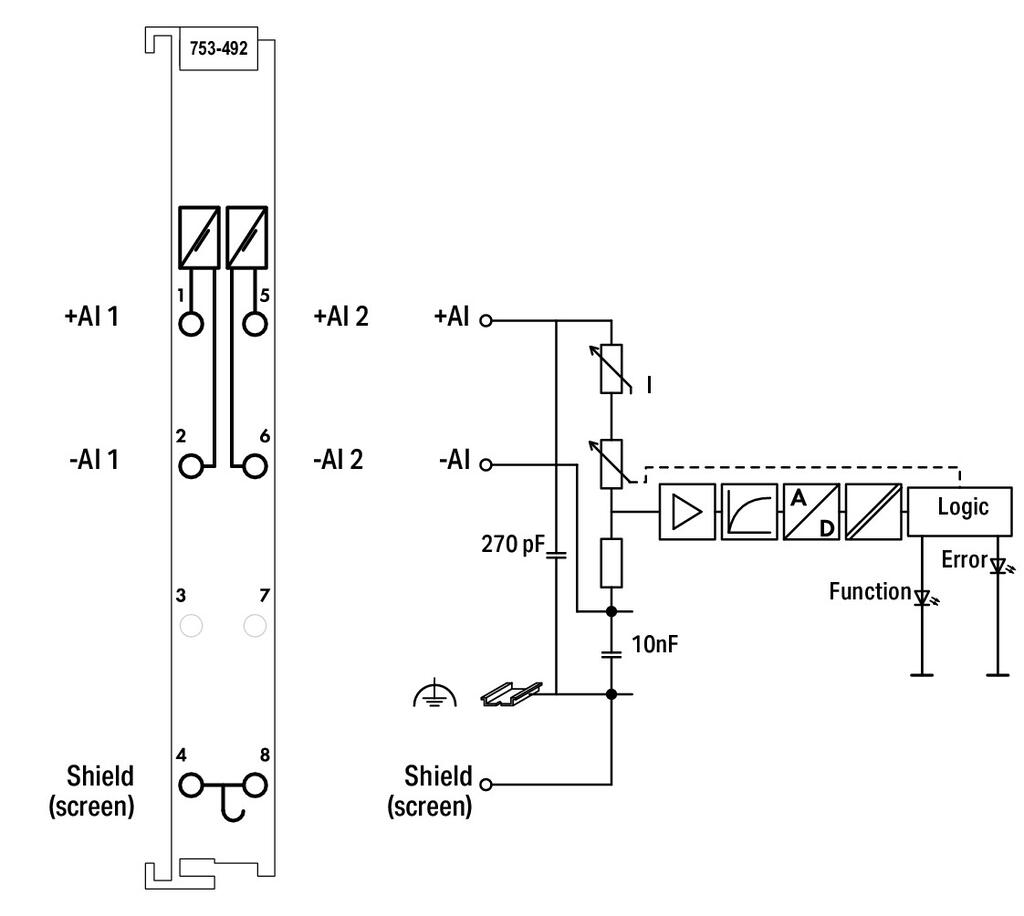

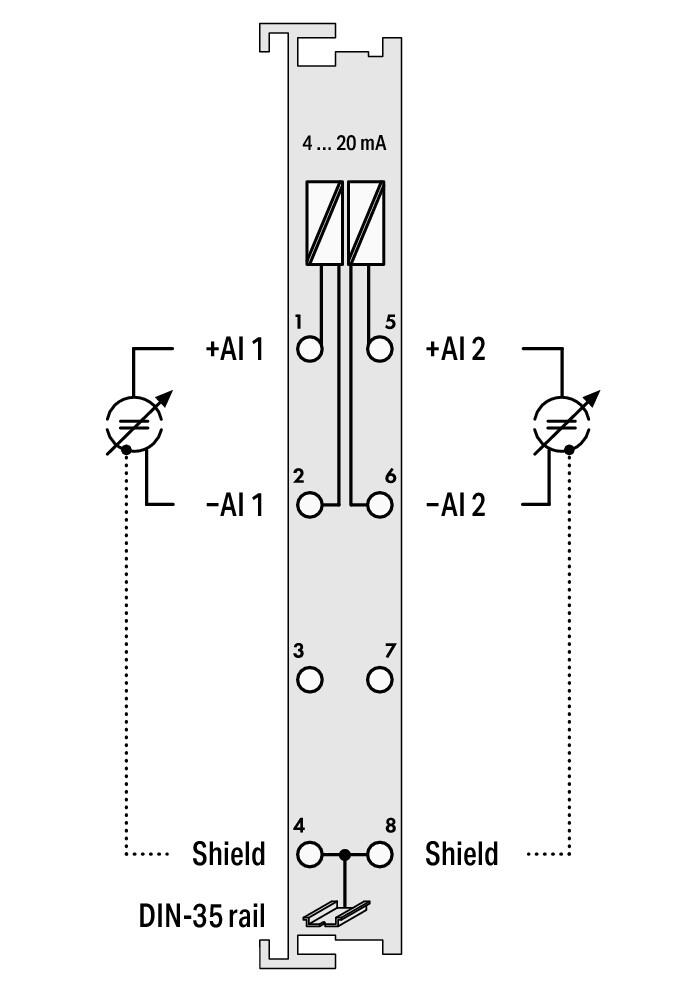

| Connection technology: In-/Outputs | 8 x CAGE CLAMP® |
| Connection type (1) | Girişler / Çıkışlar |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| İnce bükümlü kablolar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Sıyırma uzunluğu | 9 … 10 mm / 0.35 … 0.39 inches |
Geometrical Data
| Width | 12 mm / 0.472 inches |
| Height | 100 mm / 3.937 inches |
| Depth | 69,8 mm / 2.748 inches |
| Depth | 62,6 mm / 2.465 inches |
Mekanik Veri
| Montaj tipi | DIN-35 ray |

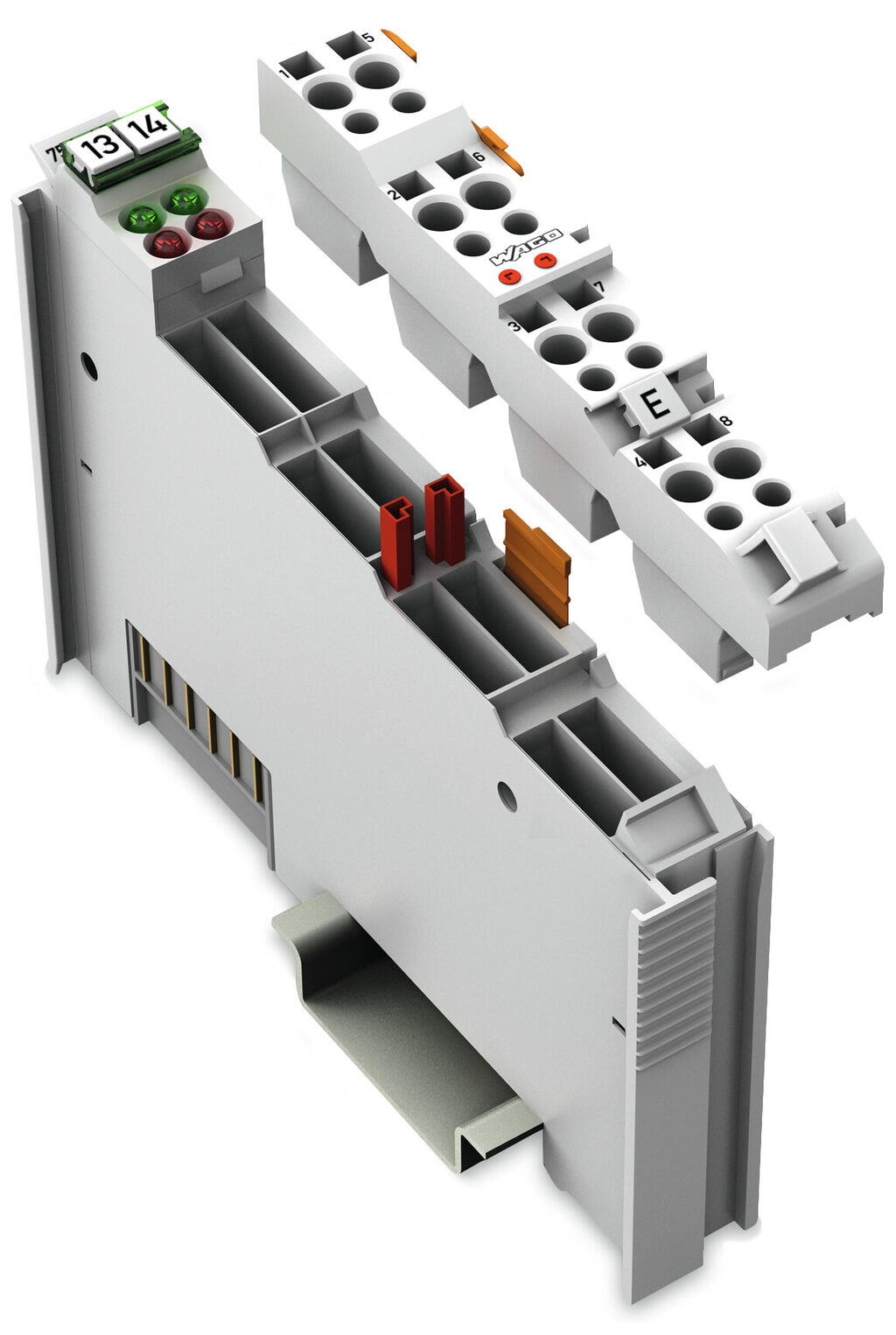

| Tak-çıkar konnektör | Evet |
Material Data
| Renk | açık gri |
| Gövde malzemesi | Polikarbonat, poliamid 6.6 |
| Yangın yükü | 0,882 MJ |
| Ağırlık | 56,5 g |
| Uygunluk işareti | CE |
Environmental Requirements
| Surrounding air (operating) temperature | 0 … +55 °C |
| Surrounding air (storage) temperature | -25 … +85 °C |
| Koruma sınıfı | IP20 |
| Kirlilik derecesi (5) | IEC 61131-2'ye göre 2 |
| Çalışma yüksekliği | 0 … 2000 m |
| Montaj pozisyonu | yatay (ayakta / yatarken); dikey |
| Nısbi nem (yoğuşmasız) | 95 % |
| Titreşime dayanıklı | IEC 60068-2-6 uyarınca |
| Darbe direnci | IEC 60068-2-27 'e göre 15g |
| EMC immunity to interference | EN 61000-6-2' göre |
| EMU: | EN 61000-6-4' göre |
| Kirletici maddelere maruziyet | IEC 60068-2-42 ve IEC 60068-2-43 uyarınca |
| Permissible H 2 S contaminant concentration at a relative humidity | 10 ppm |
| Permissible SO 2 contaminant concentration at a relative humidity | 25 ppm |
Ticari Veri
| Product Group | 15 (I/O System) |
| eCl@ss 10.0 | 27-24-26-01 |
| eCl@ss 10.0 | 27-24-26-01 |
| ETIM 8.0 | EC001596 |
| ETIM 8.0 | EC001596 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4050821867500 |
| SAP tesis 01'den gümrük tarifesi no. | 85389099990 |
