Açıklama
Notes
| Note | Takılabilir konektörler ve kodlama pinleri (753 Serisi) dahil değildir. |
Technical Data
| Number of analog outputs | 2 |
| Total number of channels (module) | 2 |
| Sinyal tipi | Elektrik |
| Sinyal tipi | 0 … 20 mADC |

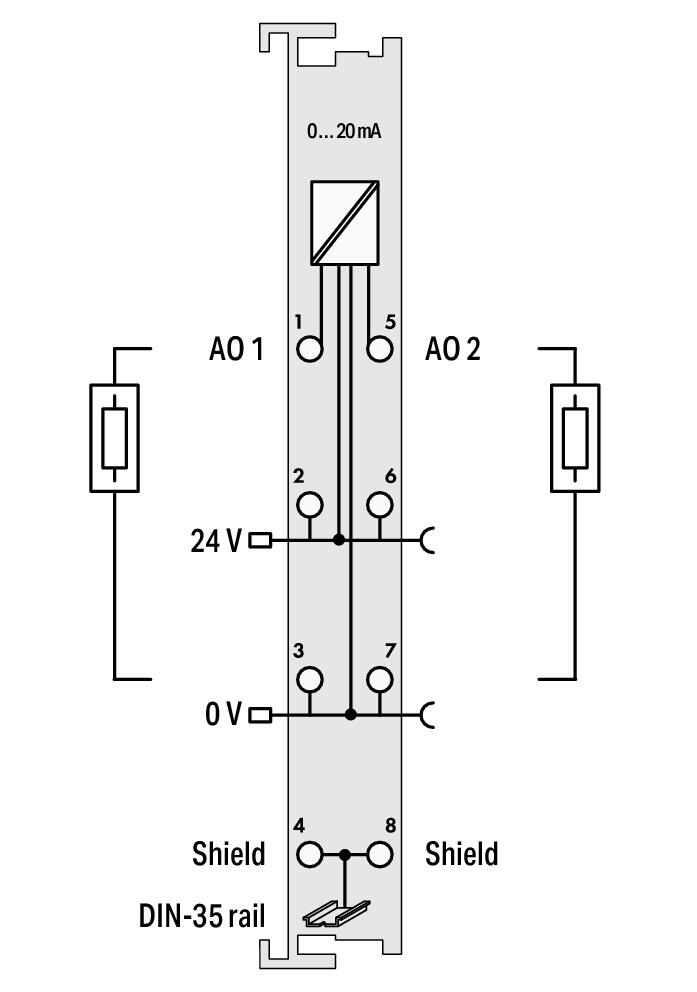

| Actuator connection | 2 x (2 telli) |
| Çözünürlük [bit] | 12 Bit |
| Bit genişliği | 2 x 16 bit veri; 2 x 8 bit kontrol/durum (isteğe bağlı) |
| Load impedance (output/current) | ≤ 600 Ω |
| Çevirme süresi (tip.) | 2 ms |
| Messfehler, Bezugstemperatur | 25 °C |
| Messfehler, Abweichung max. vom Messbereichsendwert | 0,1 % |
| Temperaturfehler max. vom Messbereichsendwert | 0,01 %/K |
| Output error, reference temperature | |
| Output error, deviation max. from the upper-range value | 0,1 % |
| Temperature error max. from the upper-range value | 0,01 %/K |
| Doğrusallık | ±10 µA |
| System supply voltage | 5 VDC; veri kişileri aracılığıyla |
| Current consumption, system supply (5 V) | 70 mA |
| Field supply voltage | 24 VDC (-25 … +30 %); güç jumper kontakları aracılığıyla (bıçak kontağı yoluyla güç kaynağı; yay kontağı yoluyla iletim) |
| İzolasyon | 500 V sistem/saha |

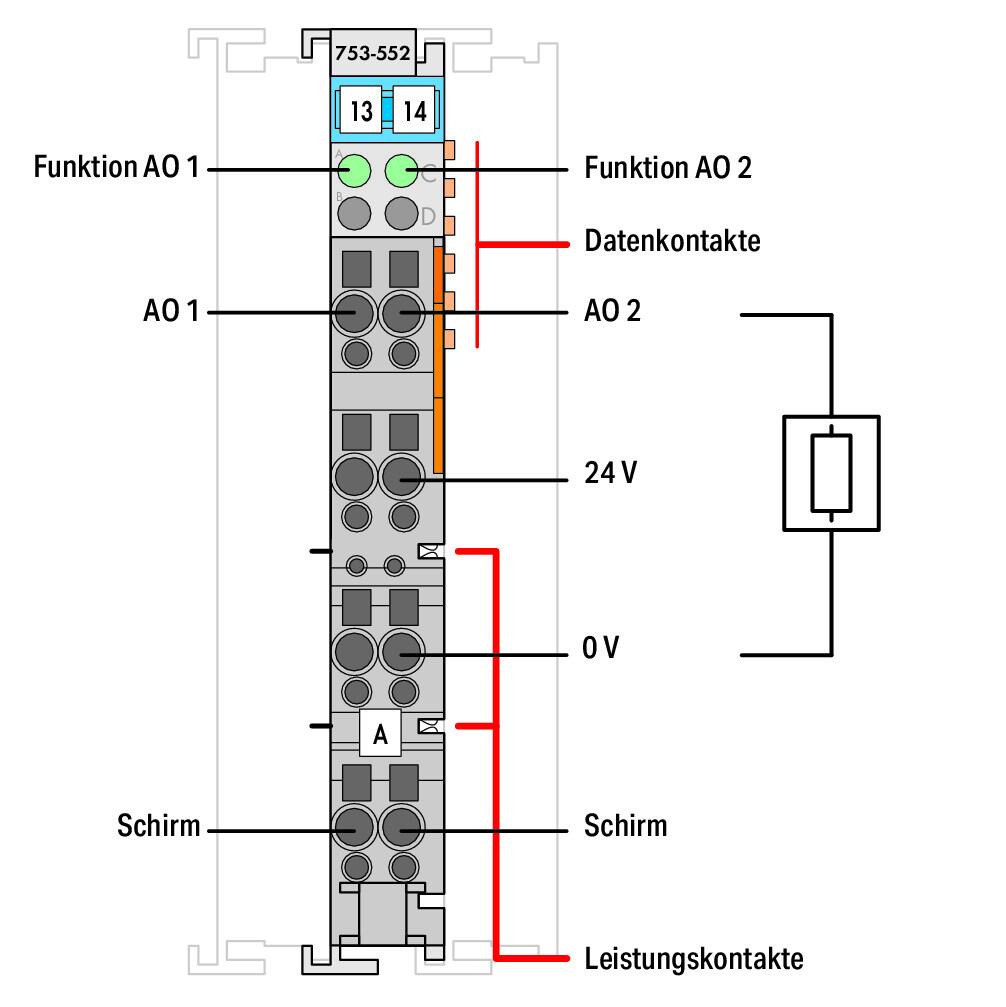

| Indicators | LED (A, C) green: Function AO 1, AO 2 |
| Number of incoming power jumper contacts | 2 |
| Number of outgoing power jumper contacts | 2 |
Bağlantı verisi
| Connection technology: In-/Outputs | 8 x CAGE CLAMP® |
| Connection type (1) | Girişler / Çıkışlar |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| İnce bükümlü kablolar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Sıyırma uzunluğu | 9 … 10 mm / 0.35 … 0.39 inches |
Geometrical Data
| Width | 12 mm / 0.472 inches |
| Height | 100 mm / 3.937 inches |
| Depth | 69,8 mm / 2.748 inches |
| Depth | 62,6 mm / 2.465 inches |
Mekanik Veri
| Montaj tipi | DIN-35 ray |
| Tak-çıkar konnektör | Evet |
Material Data
| Renk | açık gri |
| Gövde malzemesi | Polikarbonat, poliamid 6.6 |
| Yangın yükü | 0,876 MJ |
| Ağırlık | 44,1 g |
| Uygunluk işareti | CE |
Environmental Requirements
| Surrounding air (operating) temperature | 0 … +55 °C |
| Surrounding air (storage) temperature | -25 … +85 °C |
| Koruma sınıfı | IP20 |
| Kirlilik derecesi (5) | IEC 61131-2'ye göre 2 |
| Çalışma yüksekliği | 0 … 2000 m |
| Montaj pozisyonu | yatay (ayakta / yatarken); dikey |
| Nısbi nem (yoğuşmasız) | 95 % |
| Titreşime dayanıklı | IEC 60068-2-6 uyarınca 4g |
| Darbe direnci | IEC 60068-2-27 'e göre 15g |
| EMC immunity to interference | EN 61000-6-2 uyarınca, denizcilik uygulamaları |
| EMU: | EN 61000-6-4 uyarınca, denizcilik uygulamaları |
| Kirletici maddelere maruziyet | IEC 60068-2-42 ve IEC 60068-2-43 uyarınca |
| Permissible H 2 S contaminant concentration at a relative humidity | 10 ppm |
| Permissible SO 2 contaminant concentration at a relative humidity | 25 ppm |
Ticari Veri
| Product Group | 15 (I/O System) |
| eCl@ss 10.0 | 27-24-26-01 |
| eCl@ss 10.0 | 27-24-26-01 |
| ETIM 8.0 | EC001596 |
| ETIM 8.0 | EC001596 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4045454394585 |
| SAP tesis 01'den gümrük tarifesi no. | 85389099990 |
Environmental Product Compliance
| CAS-No. | 1317-36-8 25550-51-0 7439-92-1 |
| REACH Candidate List Substance | 4-Methyl-1,2-cyclohexanedicarboxylic anhydride Lead Lead monoxide |
| RoHS Compliance Status | Compliant,With Exemption |
| RoHS Exemption | 7(a) 7(c)-I 7(c)-II |
| SCIP notification number (Austria) | e7166573-d153-4adf-a1ed-82f7cee55d6b |
| SCIP notification number (Belgium) | 122fcc2a-a70a-40a1-bbc0-7035215688ec |
| SCIP notification number (Bulgaria) | ca7d2337-83c8-42d0-8b1f-025392e4765c |
| SCIP notification number (Czech Republic) | 8ba51b3f-3be9-484e-952b-5bff0bc9ad92 |
| SCIP notification number (Denmark) | b253ef29-6f40-43d3-8fa7-633690b73101 |
| SCIP notification number (Finland) | 33b97871-63fc-4f8f-8b03-16b19a00ac29 |
| SCIP notification number (France) | 554632d1-d464-4c63-bf25-1a0134c2b57c |
| SCIP notification number (Germany) | 65ba696b-80e8-4c5d-b2a6-6077eed1edf5 |
| SCIP notification number (Hungary) | af34e123-11d9-4872-b5eb-30798ef573ee |
| SCIP notification number (Italy) | 0c7d4aaf-c775-4b5c-9f65-2bf2b4390b9b |
| SCIP notification number (Netherlands) | f57f4a4b-ffe2-4109-ad3c-373dbfa0eb75 |
| SCIP notification number (Poland) | 1649000e-80f3-4d9d-9861-2529175d462d |
| SCIP notification number (Romania) | 71dafaf0-0fd5-4a65-a8de-faca4ba7b825 |
| SCIP notification number (Sweden) | a26d4d08-1c2f-40d3-8f4f-343d14d6cba2 |
