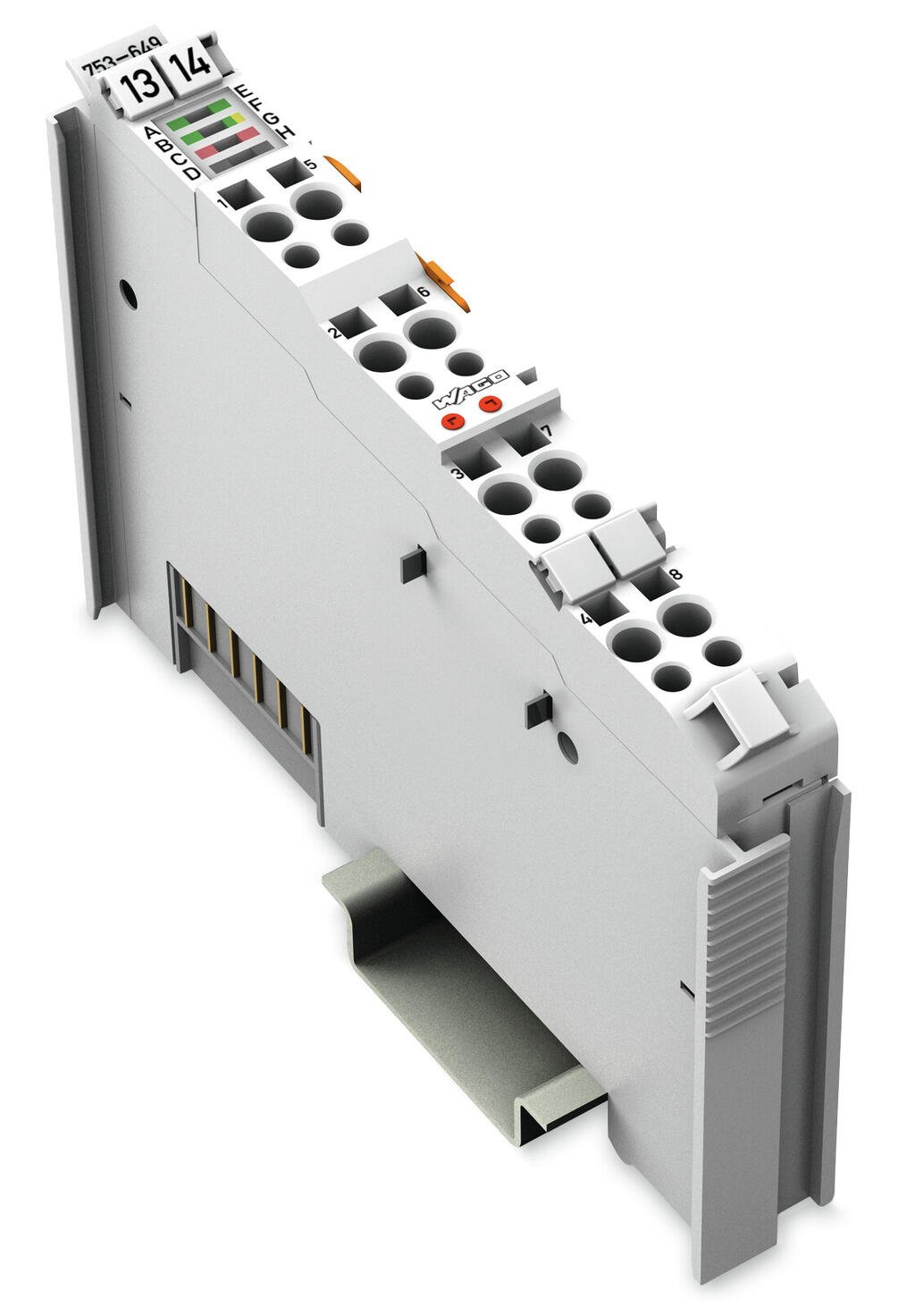

Açıklama
Notes
| Note | The 753 Series Plug is included with delivery. |
Technical Data
| Device-specific | Hat uzunluğu (genel ağ): 9600 baud'da 1000 m'ye kadar; 2400 baud'da 2000 m'ye kadar; 300 baud'da 6000 m'ye kadar; Master/slave mesafesi: 9600 baud'da 500 m'ye kadar; 2400 veya 300 baud'da 1000 m'ye kadar; M-Bus yükleri (maks.): 40 (her biri 1,5 mA); Aşırı akım kapatma: Aktif akım izleme; Eşik değeri: yakl. 120 mA; Minimum kapanma süresi: 500 ms |
| Topoloji | Yıldız, ağaç ve çizgi topolojisi |
| Çıkış gerilimi | 23.4 … 25.2 VDC; for supplying the M-Bus slaves |
| Baud rate | 300 Bd … 9,6 kBd (2400 baud (varsayılan)) |
| İletim kanalları | 1, bidirectional |
| Bit genişliği | 24 bytes (mailbox 2.0 with 22-byte length) |
| Devreye alma | WAGO-I/O-PRO V2.3, |
| System supply voltage | 5 VDC; veri kişileri aracılığıyla |
| Current consumption, system supply (5 V) | 40 mA |
| Field supply voltage | 24 VDC (-2.5 … +5 %); güç jumper kontakları aracılığıyla (bıçak kontağı yoluyla güç kaynağı; yay kontağı yoluyla iletim) |
| Current consumption, field supply (module with no external load) | 130 mA |
| İzolasyon | 500 V sistem/saha |

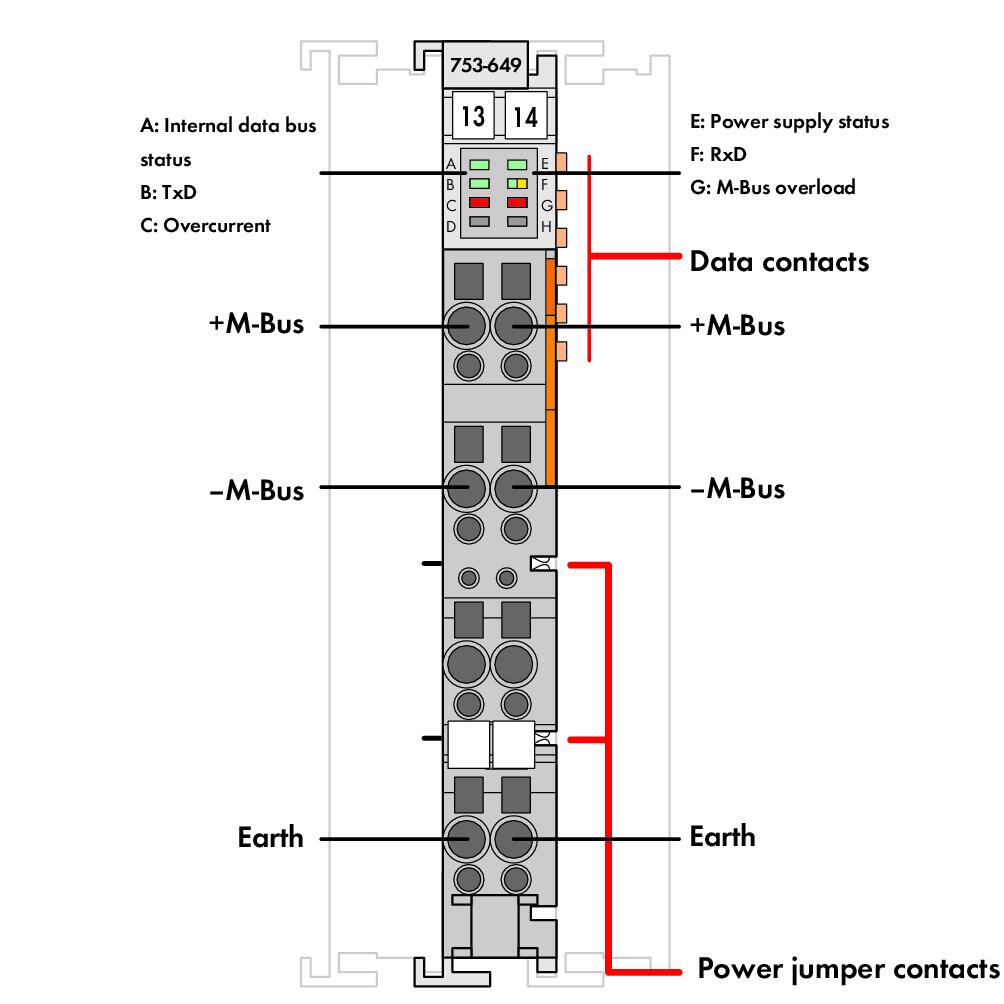

| Indicators | LED (A, B, E) green: Internal data bus status, TxD, Power supply status; LED (C, G) red: Overcurrent, M-Bus overload; LED (F) green/yellow: RxD |
| Number of incoming power jumper contacts | 2 |
| Number of outgoing power jumper contacts | 2 |
| Current carrying capacity of the power jumper contacts | 10 A |
Bağlantı verisi

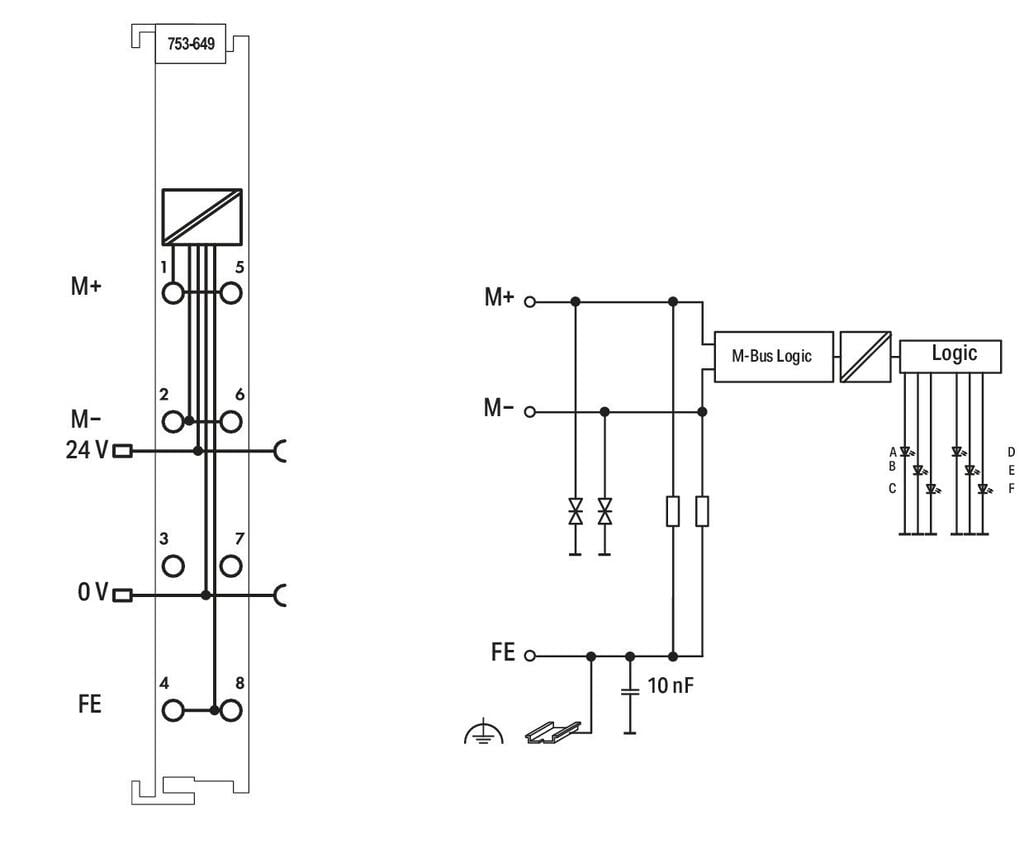

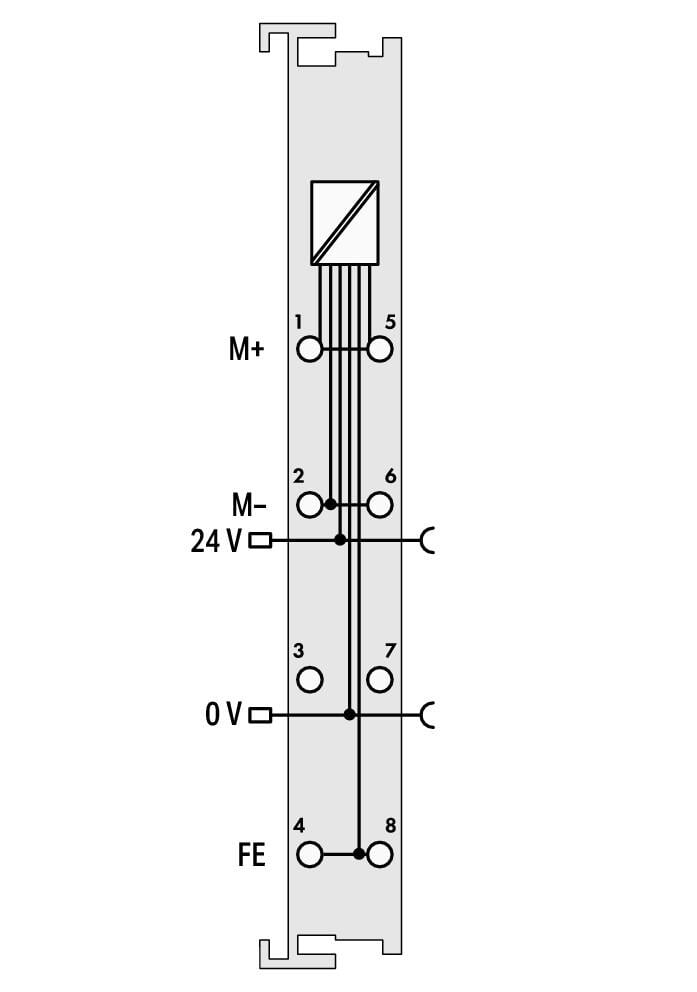

| Connection technology: In-/Outputs | 8 x CAGE CLAMP® |
| Connection type (1) | Girişler / Çıkışlar |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| İnce bükümlü kablolar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
| Connection requirement (permissible cable type) | 2-hat, korumalı veya korumasız |
Geometrical Data
| Width | 12 mm / 0.472 inches |
| Height | 100 mm / 3.937 inches |
| Depth | 69,8 mm / 2.748 inches |
| Depth | 62,6 mm / 2.465 inches |
Mekanik Veri
| Montaj tipi | DIN-35 ray |
| Tak-çıkar konnektör | Evet |
Material Data
| Gövde malzemesi | Polikarbonat, poliamid 6.6 |
| Yangın yükü | 1,046 MJ |
| Ağırlık | 71,9 g |
| Uygunluk işareti | CE |
Environmental Requirements
| Surrounding air (operating) temperature | 0 … +55 °C |
| Surrounding air (storage) temperature | -25 … +85 °C |
| Koruma sınıfı | IP20 |
| Kirlilik derecesi (5) | IEC 61131-2'ye göre 2 |
| Çalışma yüksekliği | 0 … 2000 m |
| Montaj pozisyonu | yatay (ayakta / yatarken); dikey |
| Nısbi nem (yoğuşmasız) | 95 % |
| Titreşime dayanıklı | IEC 60068-2-6 uyarınca |
| Darbe direnci | IEC 60068-2-27 'e göre 15g |
| Kirletici maddelere maruziyet | IEC 60068-2-42 ve IEC 60068-2-43 uyarınca |
| Permissible H 2 S contaminant concentration at a relative humidity | 10 ppm |
| Permissible SO 2 contaminant concentration at a relative humidity | 25 ppm |
Ticari Veri
| eCl@ss 10.0 | 27-24-26-08 |
| eCl@ss 10.0 | 27-24-26-08 |
| ETIM 8.0 | EC001604 |
| ETIM 8.0 | EC001604 |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4055143622127 |
| SAP tesis 01'den gümrük tarifesi no. | 85389099990 |
Environmental Product Compliance
| CAS-No. | 1303-86-2 1317-36-8 7439-92-1 |
| REACH Candidate List Substance | Diboron trioxide Lead Lead monoxide |
| RoHS Compliance Status | Compliant,With Exemption |
| RoHS Exemption | 6(c) 7(a) 7(c)-I 7(c)-II |
