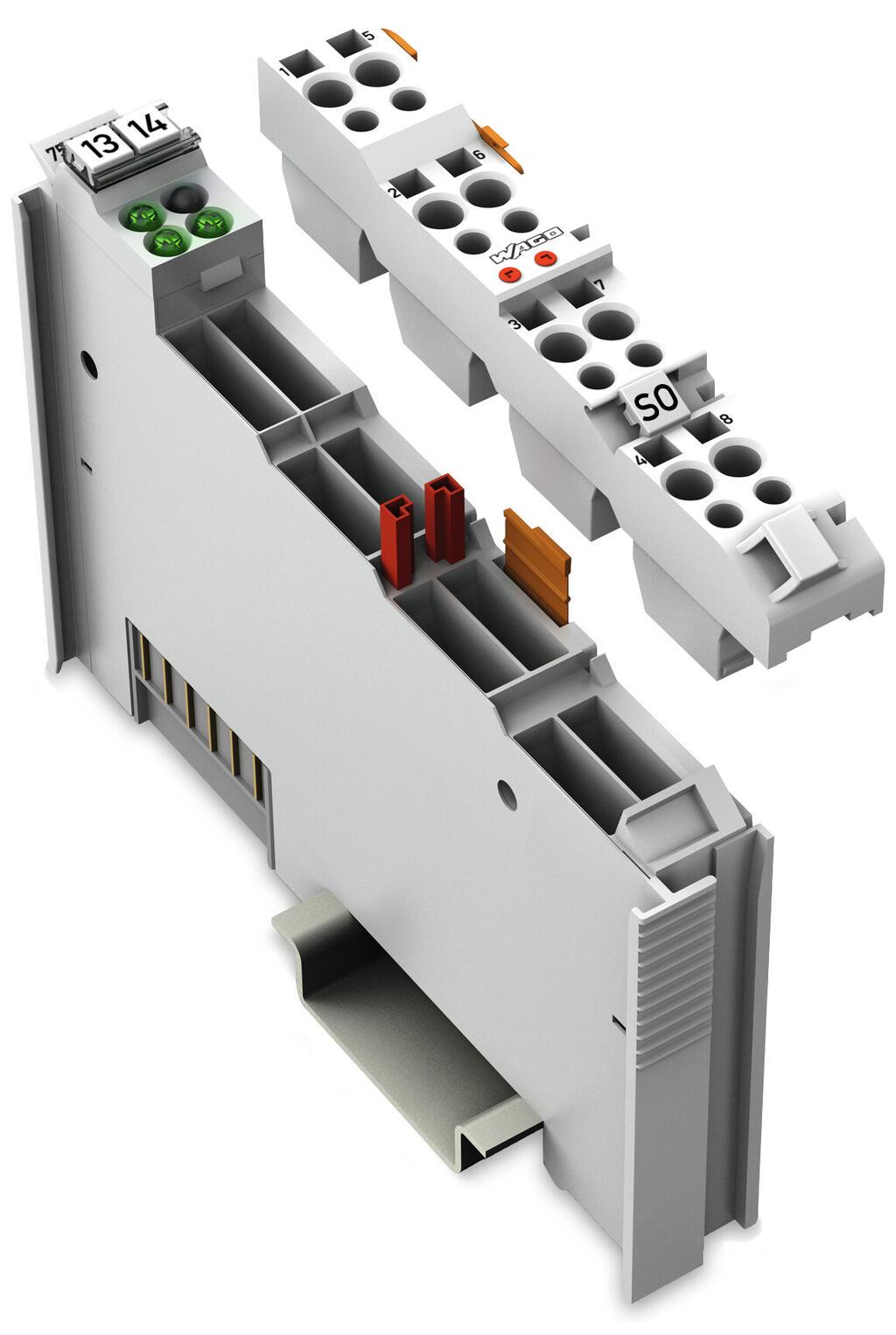

Açıklama
Notes
| Note | Takılabilir konektörler ve kodlama pinleri (753 Serisi) dahil değildir. |

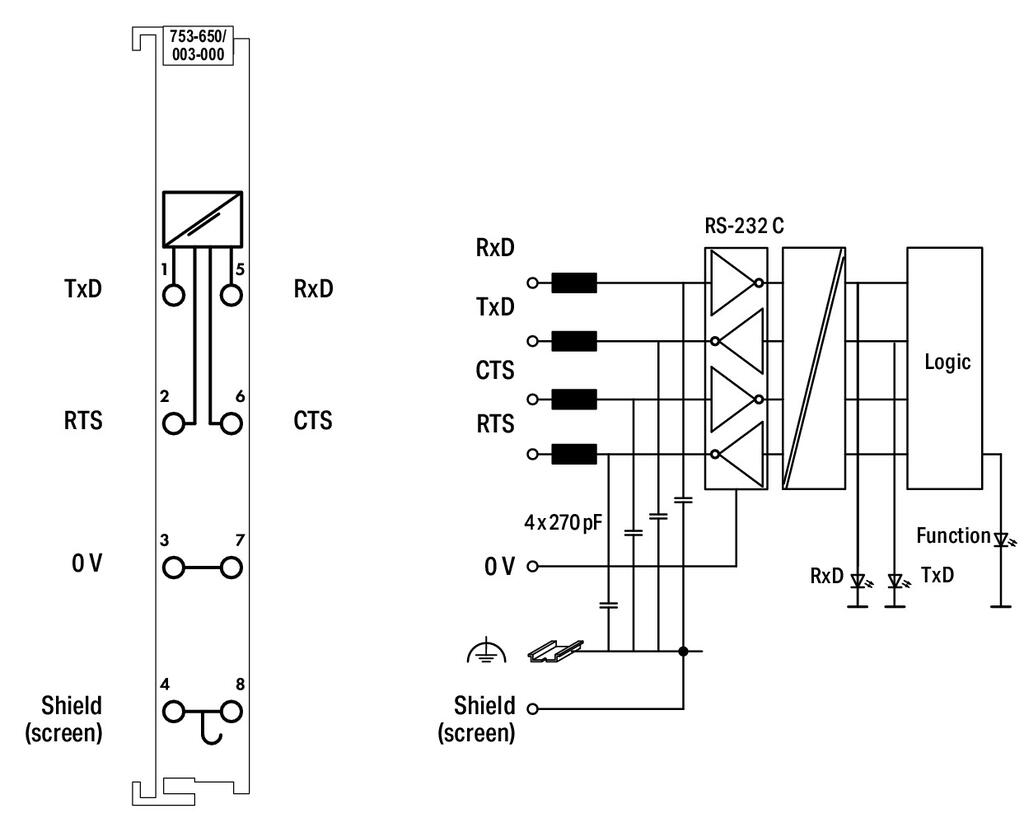

Technical Data
| Device-specific | Biraz çarpık: %3; RS-232-C hat uzunluğu (maks.): 15 m |
| Sinyal tipi | RS-232 |
| Baud rate | 1,2 kBd … 57,6 kBd (9600 baud (varsayılan ayar)) |
| İletim kanalları | 1 TxD / 1 RxD, full duplex |
| Bit genişliği | 1 x 24 bit giriş / çıkış (3 baytlık kullanıcı verileri); 1 x 8 bit kontrol / durum |
| Parite | Yok/Eşit, ayarlanabilir |
| Anzahl Datenbits | 7/8, ayarlanabilir |
| Stop bitleri | 1/2, ayarlanabilir |
| Tampon | 120 byte giriş / 16 byte çıkış |
| System supply voltage | 5 VDC; veri kişileri aracılığıyla |
| Current consumption, system supply (5 V) | 55 mA |
| İzolasyon | 500 V sistem/saha |

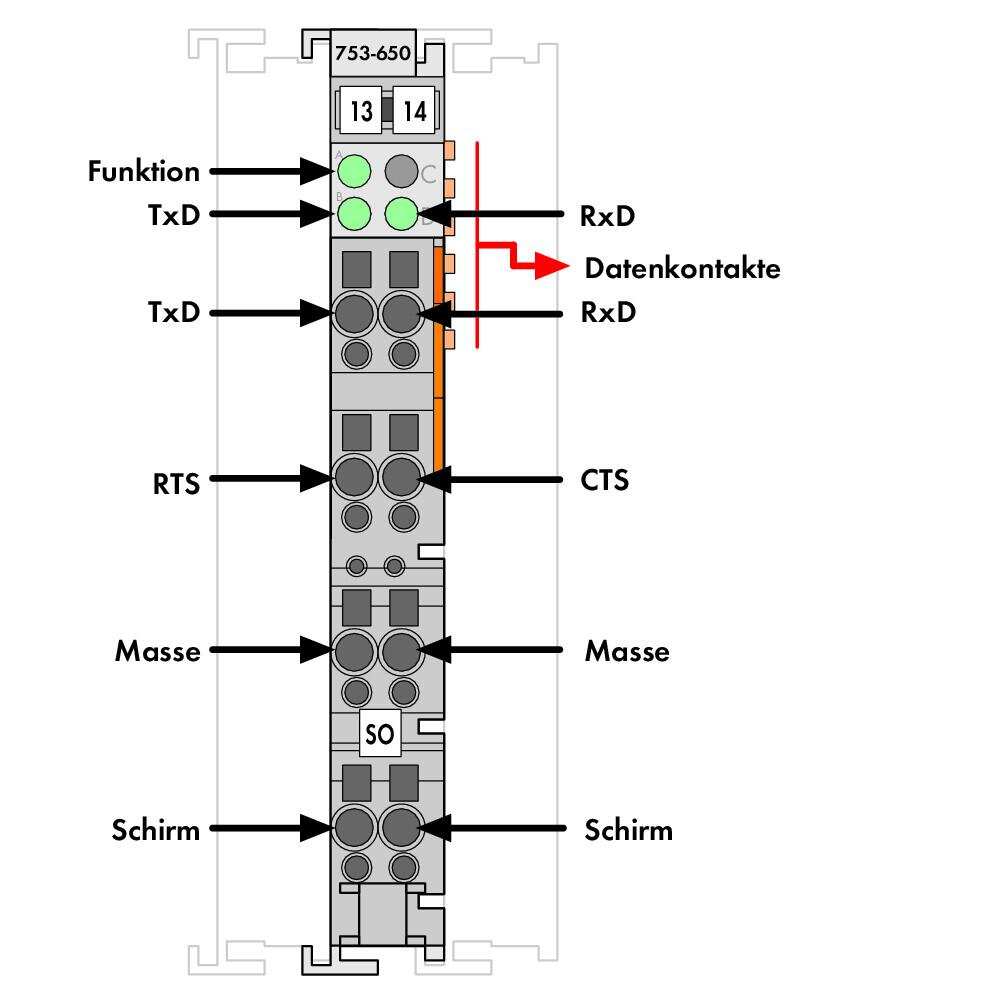

| Indicators | LED (A, B, D) green: Function, TxD, RxD |

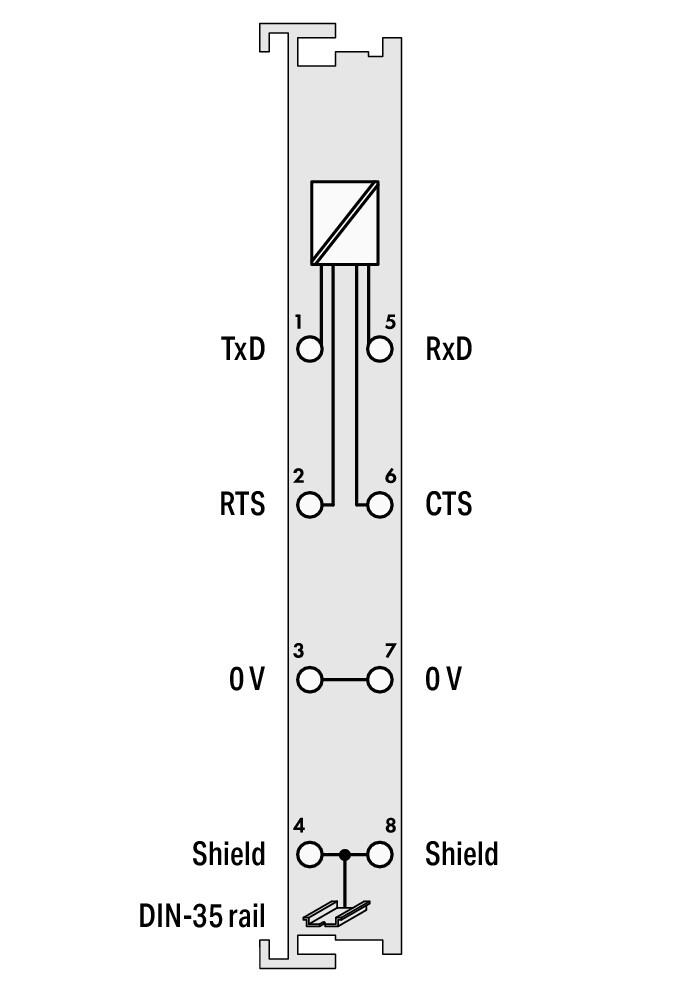

Bağlantı verisi
| Connection technology: In-/Outputs | 8 x CAGE CLAMP® |
| Connection type (1) | Girişler / Çıkışlar |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| İnce bükümlü kablolar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Sıyırma uzunluğu | 9 … 10 mm / 0.35 … 0.39 inches |
Geometrical Data
| Width | 12 mm / 0.472 inches |
| Height | 100 mm / 3.937 inches |
| Depth | 69,8 mm / 2.748 inches |
| Depth | 62,6 mm / 2.465 inches |
Mekanik Veri
| Montaj tipi | DIN-35 ray |
| Tak-çıkar konnektör | Evet |
Material Data
| Gövde malzemesi | Polikarbonat, poliamid 6.6 |
| Yangın yükü | 0,885 MJ |
| Ağırlık | 41 g |
| Uygunluk işareti | CE |
Environmental Requirements
| Surrounding air (operating) temperature | 0 … +55 °C |
| Surrounding air (storage) temperature | -25 … +85 °C |
| Koruma sınıfı | IP20 |
| Kirlilik derecesi (5) | IEC 61131-2'ye göre 2 |
| Çalışma yüksekliği | 0 … 2000 m |
| Montaj pozisyonu | yatay (ayakta / yatarken); dikey |
| Nısbi nem (yoğuşmasız) | 95 % |
| Titreşime dayanıklı | IEC 60068-2-6 uyarınca 4g |
| Darbe direnci | IEC 60068-2-27 'e göre 15g |
| EMC immunity to interference | EN 61000-6-2 uyarınca, denizcilik uygulamaları |
| EMU: | EN 61000-6-4 uyarınca, denizcilik uygulamaları |
| Kirletici maddelere maruziyet | IEC 60068-2-42 ve IEC 60068-2-43 uyarınca |
| Permissible H 2 S contaminant concentration at a relative humidity | 10 ppm |
| Permissible SO 2 contaminant concentration at a relative humidity | 25 ppm |
Ticari Veri
| Product Group | 15 (I/O System) |
| eCl@ss 10.0 | 27-24-26-08 |
| eCl@ss 10.0 | 27-24-26-08 |
| ETIM 8.0 | EC001604 |
| ETIM 8.0 | EC001604 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4045454394646 |
| SAP tesis 01'den gümrük tarifesi no. | 85389099990 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
