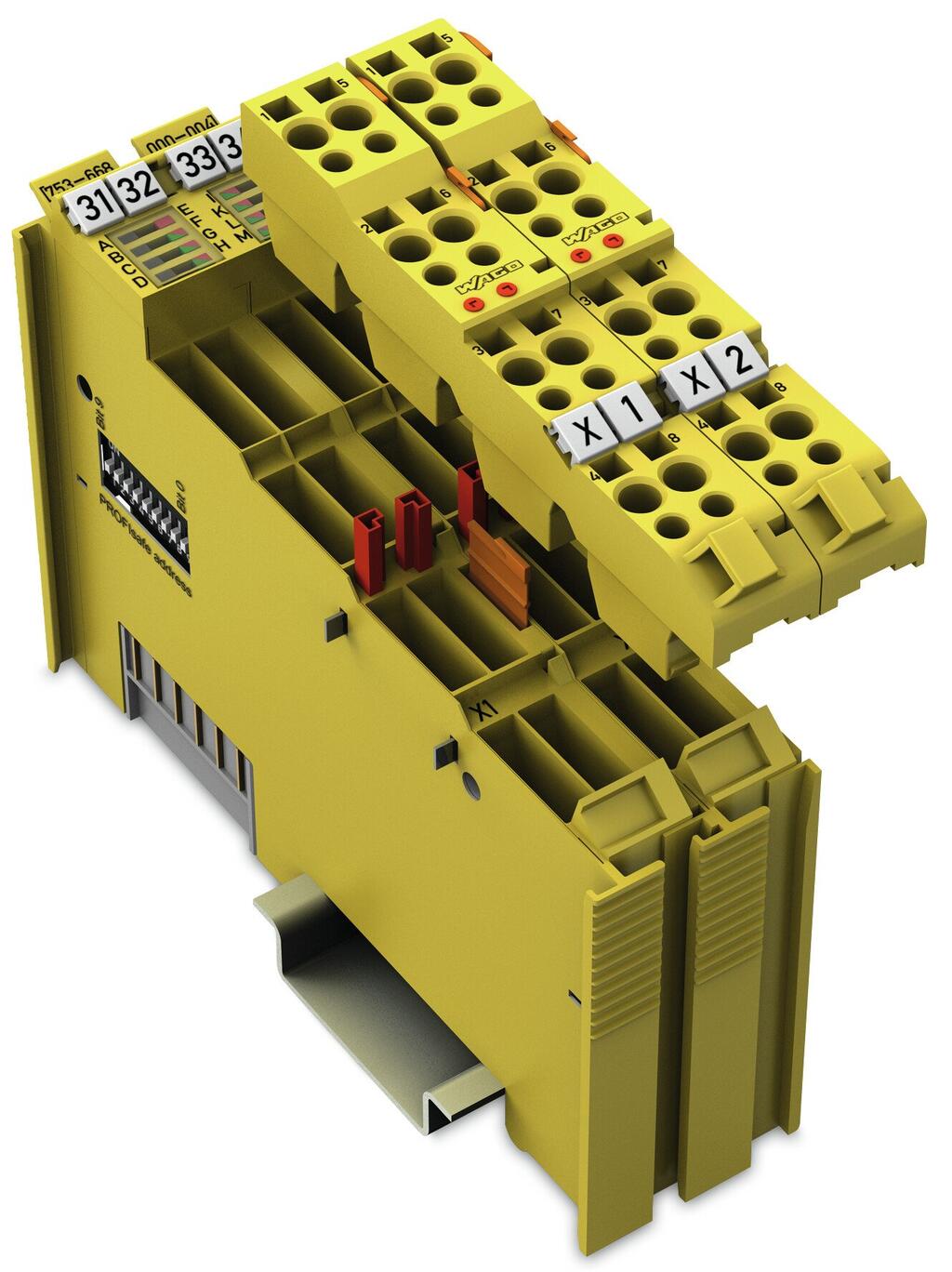

Açıklama
Notes
| Note | Takılabilir konektörler ve kodlama pinleri (753 Serisi) dahil değildir. |
Technical Data

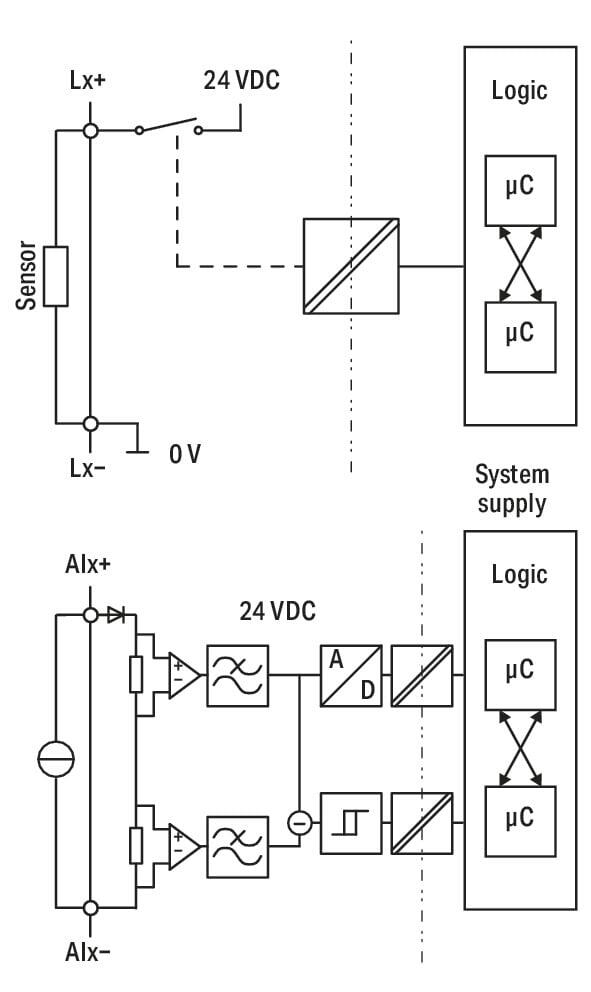

| Device-specific | Common mode rejection: 87 dB (typ.); Sampling frequency 100 Hz, 60 Hz, 50 Hz, 10 Hz; configurable; Interference frequency suppression 38 dB at 50 Hz/60 Hz; Safety-related accuracy 1.25 % of the upper-range value (single-channel); 1.58 % of the upper-range value (two-channel) |
| Number of analog inputs | 4 |
| Total number of channels (module) | 4 |
| Sinyal tipi | Elektrik |
| Sinyal tipi | 0 … 20 mA; 4 … 20 mA |
| Sensör beslemesi | Outputs L1 … L4 |

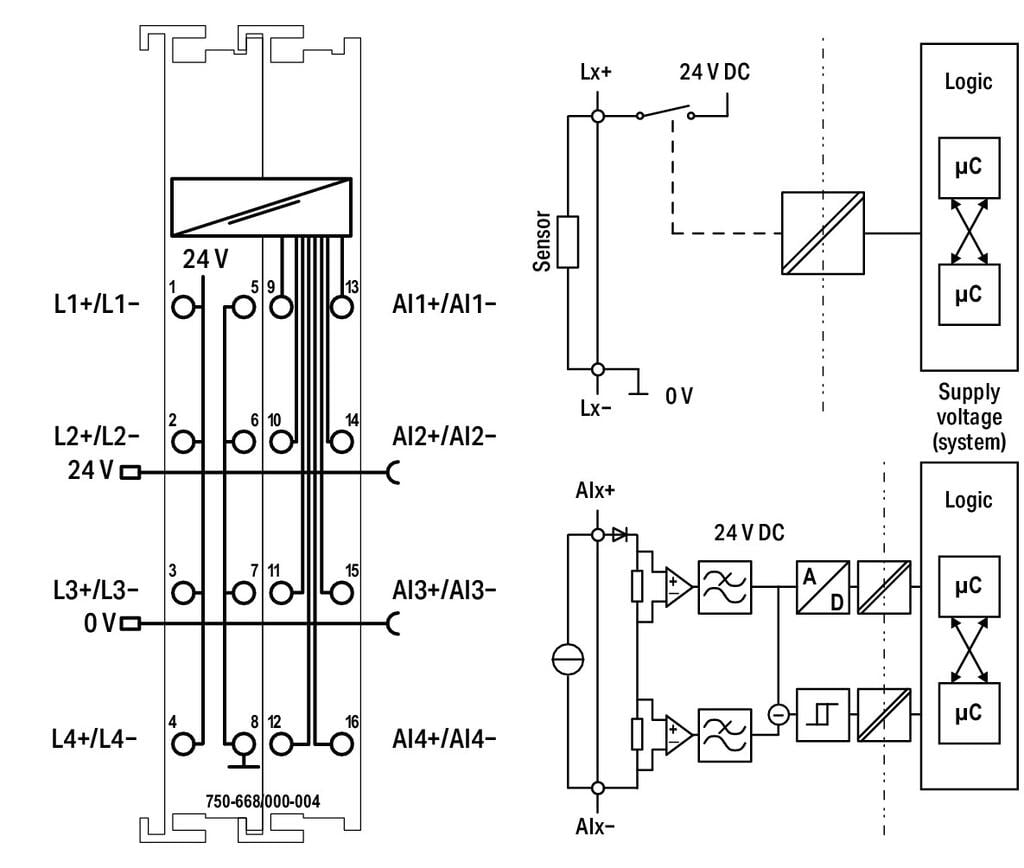

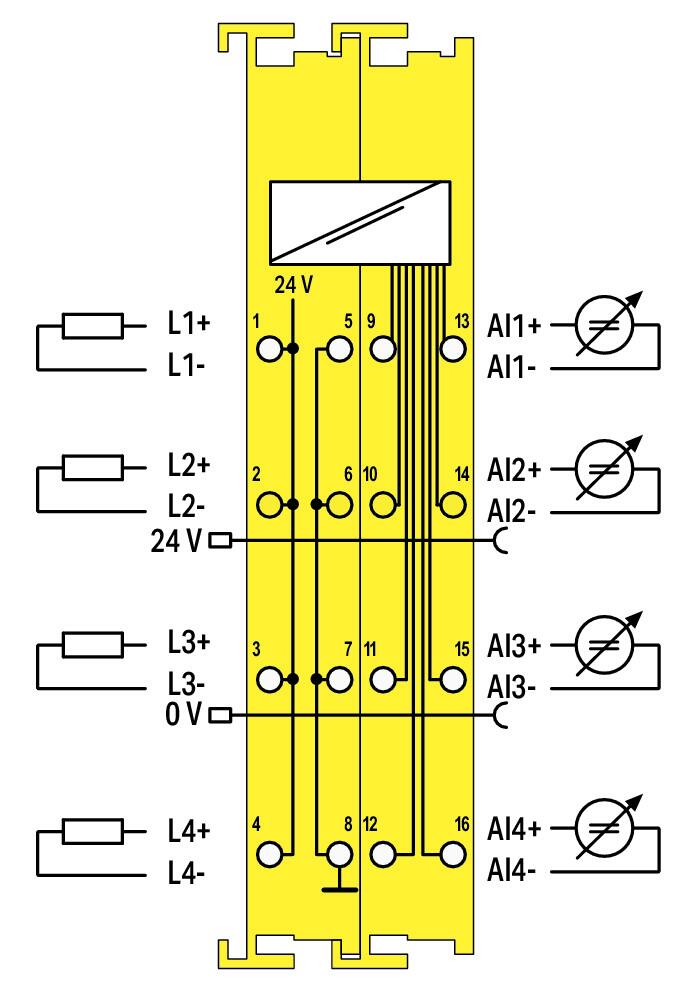

| Sensor connection | 4 x (2 telli, 3 telli, 4 telli) |
| Output current per channel | 1,5 A |
| Çıkış akımı (modül) | 1,5 A |
| Signal characteristic | Diferansiyel |
| Çözünürlük [bit] | 16 Bit |
| Ortak mod gerilimi (maks) | 60 V |
| Yük empedansı | 300 Ω |
| Messfehler, Bezugstemperatur | 25 °C |
| Messfehler, Abweichung max. vom Messbereichsendwert | 0,05 % |
| Temperaturfehler max. vom Messbereichsendwert | 0,006 %/K |
| Configuration options | PROFIsafe address adjustable via DIP switch or engineering software |
| System supply voltage | 5 VDC; veri kişileri aracılığıyla |
| Current consumption, system supply (5 V) | 120 mA |
| Field supply voltage | 24 VSELV/PELV DC (-15 … +30 %); güç jumper kontakları aracılığıyla (bıçak kontağı yoluyla güç kaynağı; yay kontağı yoluyla iletim) |
| Current consumption, field supply (module with no external load) | 40 mA |
| İzolasyon | 500 V sistem/saha |

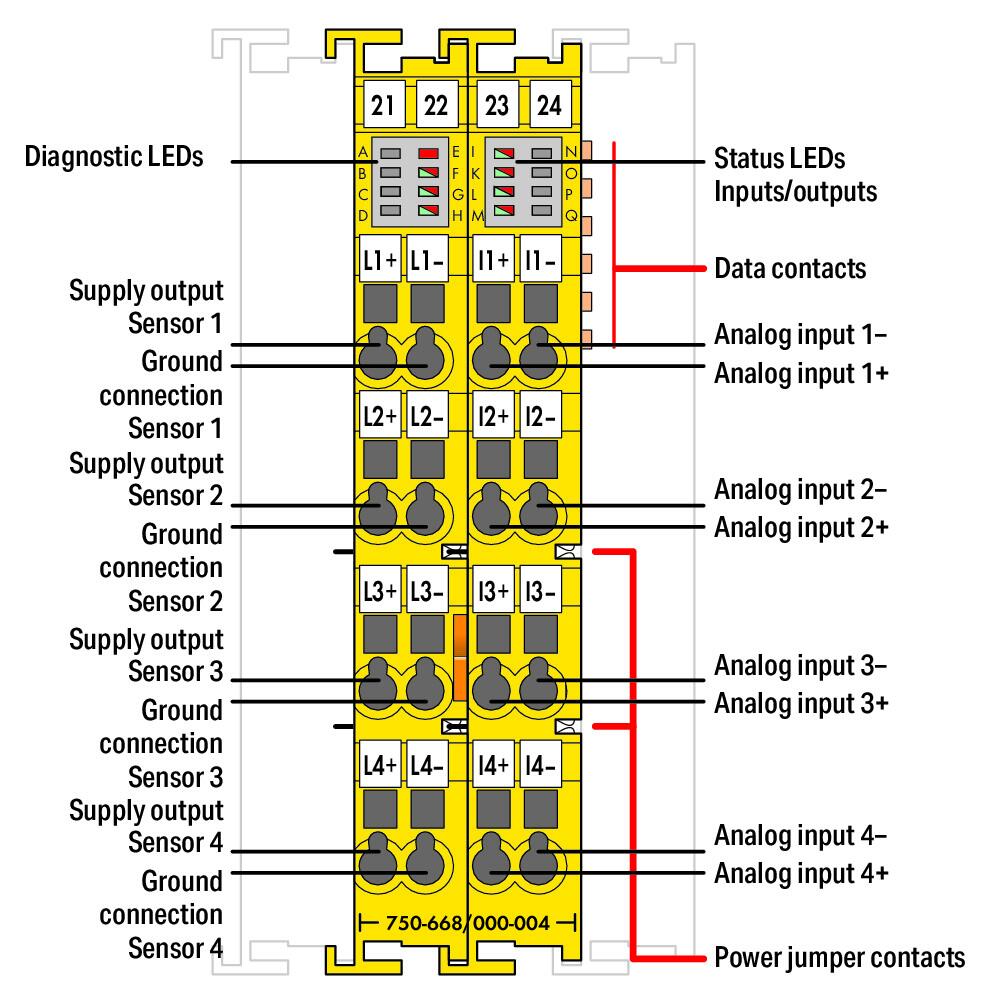

| Indicators | LED (E) kırmızı, LED (F-H) kırmızı / yeşil: Teşhis; LED (I-M) kırmızı / yeşil: Giriş / çıkış durumu |
| Number of incoming power jumper contacts | 2 |
| Number of outgoing power jumper contacts | 2 |
| Current carrying capacity of the power jumper contacts | 10 A |
| Akım taşıma kapasitesi | Module: 40 mA |
Functional safety
| Achievable safety classes | SIL3; Kategori 4; PLe (iki kanallı); SIL2; Kategori 2; PLd (tek kanal) |
| Safety standards | IEC 61508-1 … -7; EN ISO 13849-1; EN 62061 |
Bağlantı verisi
| Connection type (1) | Girişler / Çıkışlar |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| İnce bükümlü kablolar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Sıyırma uzunluğu | 9 … 10 mm / 0.35 … 0.39 inches |
Geometrical Data
| Width | 24 mm / 0.945 inches |
| Height | 100 mm / 3.937 inches |
| Depth | 69 mm / 2.717 inches |
| Depth | 61,8 mm / 2.433 inches |
Mekanik Veri
| Montaj tipi | DIN-35 ray |
Material Data
| Gövde malzemesi | Polikarbonat, poliamid 6.6 |
| Yangın yükü | 1,665 MJ |
| Ağırlık | 84,2 g |
| Uygunluk işareti | CE |
Environmental Requirements
| Surrounding air (operating) temperature | 0 … +55 °C |
| Surrounding air (storage) temperature | -25 … +85 °C |
| Koruma sınıfı | IP20 |
| Kirlilik derecesi (5) | IEC 61131-2'ye göre 2 |
| Çalışma yüksekliği | 0 … 2000 m |
| Montaj pozisyonu | yatay (ayakta / yatarken); dikey |
| Nısbi nem (yoğuşmasız) | 95 % |
| Darbe direnci | IEC 60068-2-27 'e göre 15g |
| EMC immunity to interference | EN 61000-6-2 uyarınca, deniz uygulamaları, EN 61000-6-7 (FS) |
| EMU: | EN 61000-6-4 uyarınca, denizcilik uygulamaları, EN 61000-6-3 |
| Kirletici maddelere maruziyet | IEC 60068-2-42 ve IEC 60068-2-43 uyarınca |
Ticari Veri
| ETIM 8.0 | EC001596 |
| ETIM 8.0 | EC001596 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4055143899819 |
| SAP tesis 01'den gümrük tarifesi no. | 85389099990 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
