Açıklama
Technical Data
| İletişim | PROFIBUS CANopen Modbus (TCP, UDP) ETHERNET Modbus® RTU RS-232 Seri Arabirim |
| Protokoller | FTP NTP SNMP |
| Visualization | Web Visu |
| İşletim sistemi | Linux 2.6, RT-Preempt yamalı |
| CPU | Celeron®M; 600 MHz |
| Programming languages per IEC 61131-3 | Talimat Listesi (IL) Merdiven Diyagramı (LD) Fonksiyon Blok Şeması (FBD), Sürekli Fonksiyon Şeması (CFC) Formatlı Metin (ST) Sıralı Fonksiyon Şeması (SFC) |
| Kütüphaneler | Telekontrol: IEC 60870-5-101/-103/-104, 3964R/RK512, IEC 61850, IEC 61400-25 (758-874/000-13x için geçerlidir) |
| Ana bellek (RAM) | 256 MB |
| Dahili bellek (flaş) | 512 MB |
| Software non-volatile memory | 1.024 kbyte |
| Hafıza kartı tipi | CompactFlash Tip I/II |
| I/O modülü sayısı (düğüm başına) | 250 |
| Number of I/O modules without bus extension max. | 64 |
| Input and output process image (Fieldbus) max. | 500 bytes/500 bytes |
| Indicators | Güç kaynağı; Bekçi köpeği; PROFIBUS DP, CANopen; Çalıştır / Durdur; IDE; Yerel veri yolu |
| System supply voltage | 24 VDC (-25 … +30 %); takılabilir konektör aracılığıyla (CAGE CLAMP®bağ) |
| Anma yükünde giriş akımı tip. (24 V) | 770 mA |
| Total current for system supply | 1.000 mA |
| Field supply voltage | 24 VDC (-25 … +30 %); güç atlama teli kontakları aracılığıyla |
| Number of outgoing power jumper contacts | 3 |
Bağlantı verisi

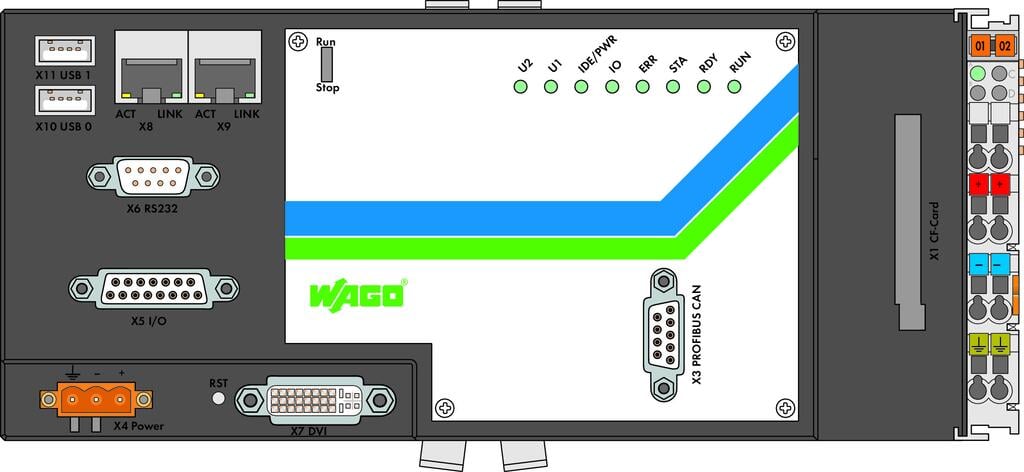

| Connection technology: communication/fieldbus | PROFIBUS: 1 x D-sub 9 soket; CANopen: 1 x D-sub 9 soket; Modbus (TCP, UDP): 2 x RJ-45; Modbus® RTU: 1 x D-Sub 9 fiş; RS-232 Seri Arabirim: 1 x D-Sub 9 fiş; USB: 2 x USB 2.0 host (type A); DVI: 1 x D-sub 24+5 socket; Dijital giriş/çıkış : 1 x D-sub 15 socket |
| Connection technology: system supply | 2 x CAGE CLAMP® |
| Connection technology: field supply | 6 x CAGE CLAMP® |
| Connection type (1) | Sistem/saha beslemesi |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| İnce bükümlü kablolar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
Geometrical Data
| Width | 236 mm / 9.291 inches |
| Height | 70 mm / 2.756 inches |
| Depth | 100 mm / 3.937 inches |
Mekanik Veri
| Ağırlık | 1300 g |
| Renk | koyu gri |
| Gövde malzemesi | Alüminyum |
| Uygunluk işareti | CE |
Environmental Requirements
| Surrounding air (operating) temperature | 0 … +55 °C |
| Surrounding air (storage) temperature | -10 … +85 °C |
| Koruma sınıfı | IP20 |
| Çalışma yüksekliği | 0 … 15000 m |
| Nısbi nem (yoğuşmasız) | 90 % |
| Montaj tipi | DIN-35 ray |
| Titreşime dayanıklı | Çalışma: 0,5 g, 10… 500 Hz; Depolama / taşıma: 1 g, 10… 500 Hz |
| Darbe direnci | Çalışma: 5g, 11 ms, 6 eksen; Depolama / taşıma: 30g, 11 ms, 6 eksen |
| EMC immunity to interference | EN 61000-6-2' göre |
| EMU: | EN 61000-6-4' göre |
Ticari Veri
| Product Group | 27 (special components I/O) |
| eCl@ss 10.0 | 19-20-01-02 |
| eCl@ss 10.0 | 19-20-01-02 |
| ETIM 8.0 | |
| ETIM 8.0 | |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP tesis 01'den menşei | DE |
| GTIN | 4045454825119 |
| SAP tesis 01'den gümrük tarifesi no. | 84715000000 |
