Açıklama
Technical Data
Fieldbus
| İletişim | EtherNet/IPTM BOOTP, DHCP, DLR |
| İletişim | 2 x D kodlu M12; 4 kutuplu |
| Interface standard | 10BASE-T/100BASE-TX; potansiyelsiz |
| Autonegotiation; autocrossover | Evet |
Device functions
| Parameter | Giriş filtresi Çıkış akımı Sıcaklık Input filter Output current Temperature |
| Arıza teşhisi | Düşük voltaj; Aşırı akım; Aşırı yükleme; Aşırı sıcaklık |
| Device functions | Bluetooth ® OPC UA Server |
| Visualization | Android/iOS uyg. Web Sunucusu Android/iOS app Web server |

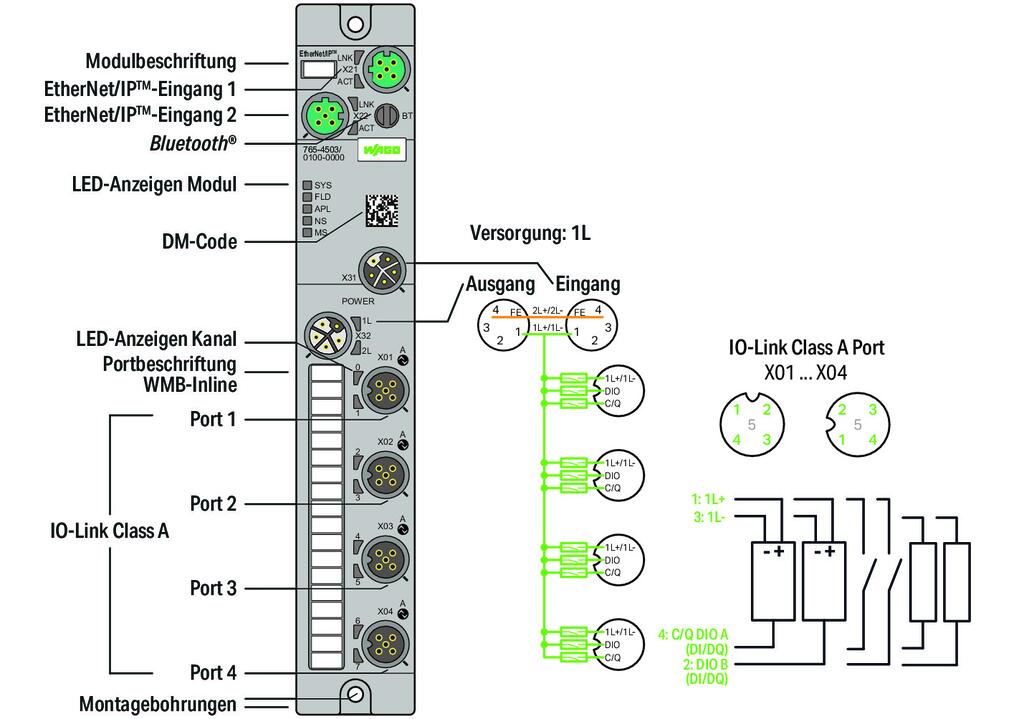

IO-Link master
| IO-Link master classification | A sınıf; spesifikasyonu V1.1 |
| Port mode | IO-Link: autoconfig, manual, tool-based DI DO |
| Çevrim süresi | 400 μs (min.) |
| Çalışma modu | IO-Link master, DI veya DO (port başına pin 4 için ayarlanabilir); DI veya DO (port başına pin 2 için ayarlanabilir) |
IO-Link ports
| Number of digital inputs | 8 |
| Number of digital outputs | 8 |
| Connection technology: In-/Outputs | 4 x A kodlu M12; 5 kutuplu |
| Type of signal voltage | 24 VDC |
| Input characteristic | Yükselen kenar anahtarlama |
| Giriş filtresi | 0.2 … 20 ms |
| Giriş karakteristikleri | Tip 3, IEC 61131-2' e göre |
| Çıkış akımı (kanal başına) | 2 A (typ.) for DO |
| Supply current per port | 1L: 1 A for IO-Link; 4 A (max.) for DIO |
Supply (module)
| Anschlusstechnik: Versorgung | 2 x L-kodlu M12; 5-kutuplu |
| Supply voltage | 24 VDC (18 … 31,2 V); 1L |
| Max. current consumption | 16000 mA |
| V N 'de güç tüketimi | besleme hattı başına; aşırı yük ve kısa devre korumalı |
| Ters gerilim koruması | Evet |
Geometrical Data
| Width | 35 mm / 1.378 inches |
| Height | 30 mm / 1.181 inches |
| Depth | 210 mm / 8.268 inches |
Mekanik Veri
| Ağırlık | 380 g |
| Uygunluk işareti | CE |
Environmental Requirements
| Surrounding air (operating) temperature | -25 … +70 °C |
| Surrounding air (storage) temperature | -40 … +80 °C |
| Koruma sınıfı | IP67 |
| Koruma sınıfı | III per EN 61140, IEC 61140, VDE 0140-1 |
| Çalışma yüksekliği | 0 … 2000 m |
| Kirlilik derecesi (5) | 3 (EN 60664-1) |
| Aşırı gerilim kategorisi | II (EN 60664-1) |
| Nısbi nem (yoğuşmasız) | 95 % |
| Titreşime dayanıklı | IEC 60068-2-6 uyarınca 5g |
| Darbe direnci | Kısa vadeli: IEC 60068-2-27'ye göre 50 g / 11 ms / yarım sinüs; Uzun vadeli: IEC 60068-2-29'a göre 30g / 6 ms / yarım sinüs |
| EMC immunity to interference | EN 61000-6-2' göre |
| EMU: | EN 61000-6-4' göre |
Ticari Veri
| ETIM 8.0 | EC001601 |
| ETIM 8.0 | EC001601 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP tesis 01'den menşei | DE |
| GTIN | 4066966063219 |
| SAP tesis 01'den gümrük tarifesi no. | 85371098990 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
