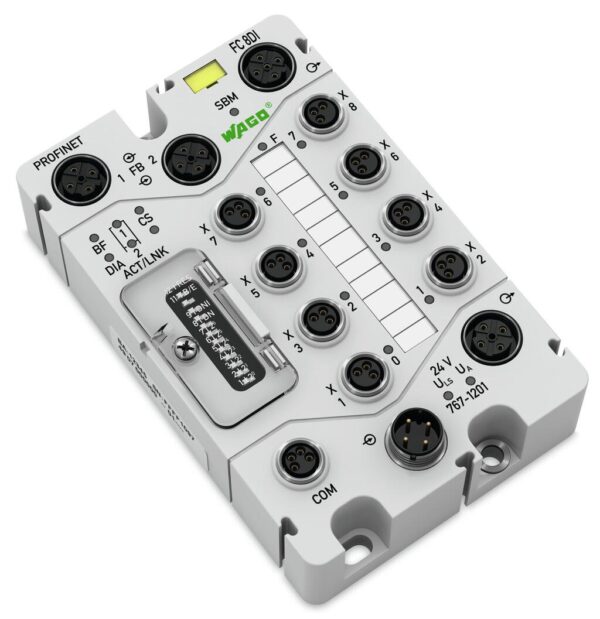

Açıklama
Technical Data
| İletişim | PROFINET IO |
| Protokoller | DCP LLDP SNMP |
| Genişletilebilir modül sayısı | 64 |
| Number of digital inputs | 8 |
| Total number of channels (module) | 8 |
| Sinyal tipi | Gerilim |
| Sensor connection | 8 x (2 telli, 3 telli) |
| Input characteristic | Yükselen kenar anahtarlama |
| Giriş karakteristikleri | Tip 1, IEC 61131-2' e göre |
| Input filter (digital) | 0.1 ms 0.5 ms 3 ms 15 ms 20 ms |
| Input current per channel for signal (1) typ. | 2,8 mA |
| Sinyal gerilimi (0) | −3 … +5 VDC |
| Sinyal gerilimi (1) | 15 … 30 VDC |
| Baud rate | - |
| Transmission medium | 100Base-TX, bükülü çift bakır kablolar |
| Parametrierbare Funktionen | I/O teşhisi (modül başına): Kısa devre/aşırı yük (enkoder beslemesi); düşük voltaj (ULS+UA) Çevrimiçi simülasyon (modül başına): Teşhis Çevrimiçi simülasyon (kanal başına): Kilitle/Kilidi Aç; Simülasyon değeri: 0/1 Giriş filtresi (kanal başına): 0.1/ 0.5/ 3 /15 /20 ms/ Filter "Kapalı" Evirme (kanal başına) açık/kapalı |
| Koruma | U LS + U o için ters gerilim koruması; Sensör beslemesi için kısa devre koruması |
| Input and output process image (Fieldbus) max. | 1024 bytes/1024 bytes |
| System supply voltage | ) |
| System and sensor supply voltage | 24 VDC(-25 … +30 %); Logic ve sensörler (ULS) |
| Current consumption: System and sensor | 125 mA |
| Current consumption: System and sensor | + sensörler (max. 400 mA) |
| Field supply voltage | 24 VDC (-25 … +30 %); Aktüatörler (UA), yalnızca iletim için |
| Current consumption, field supply (module with no external load) | 5 mA |
| İzolasyon | 500 V besleme/sistem bus/fieldbus |

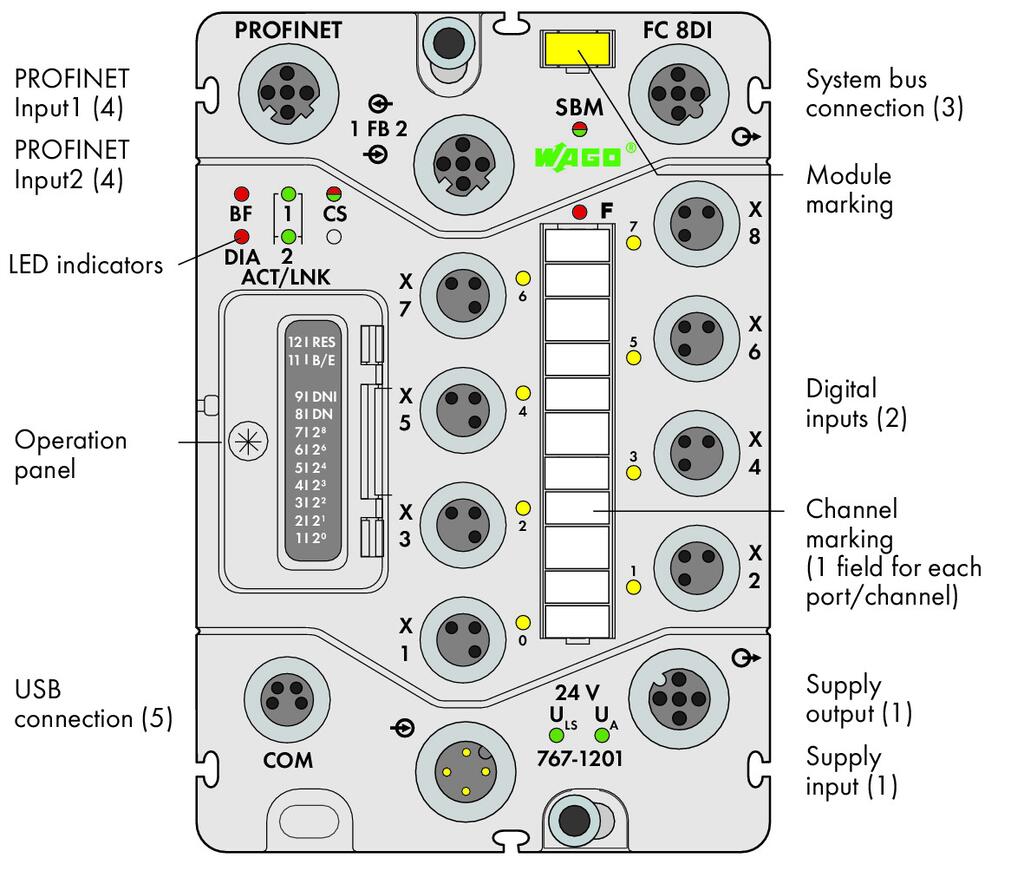

| Indicators | LED (BF, DIA, F) kırmızı: Veriyolu hatası, fieldbus teşhisi, giriş hatası durumu; LED (SBM, CS) yeşil / kırmızı: Sistem veri yolu yöneticisi, fieldbus kuplörü durumu; LED (ACT / LNK 1, ACT / LNK 2, U LS, U A) yeşil: Fieldbus ağ bağlantısı, güç kaynağı durumu; LED (0… 7) sarı: Durum DI 1… DI 8; Kalıcı olmayan ekranlar |
| Current carrying capacity of the supply connections | 8 A |
| 2 kablolu BERO bağlantısı | maks. 1,5 mA kabul edilebilir kapalı akım |
| İstasyon adı | Kumanda paneli veya DCP üzerinden ayarlanabilir |
Bağlantı verisi

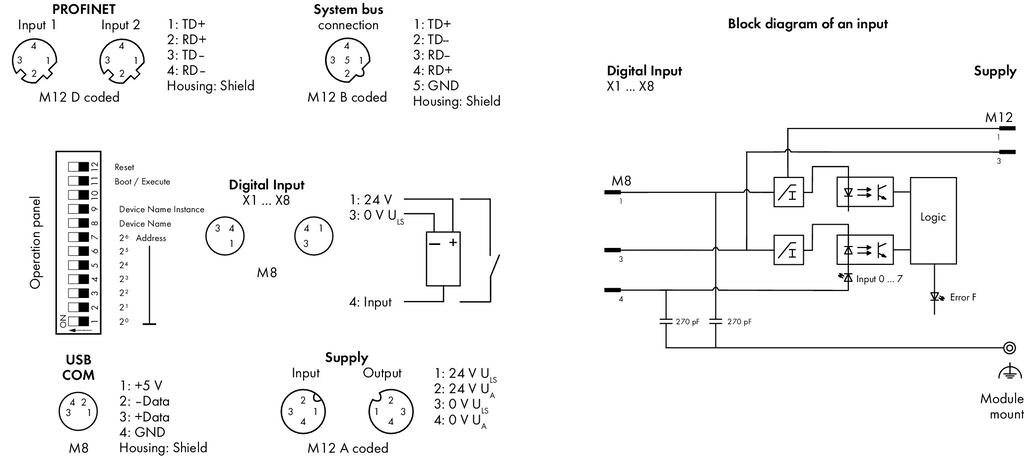

| Connection technology: communication/fieldbus | PROFINET IO: 2 x M12 soketi; 4 kutuplu; D kodlu |
| Connection technology: In-/Outputs | 8 x M8 soketi; 3 kutuplu |
| Connection technology: field supply | 1 x M12 fişi; 4 kutuplu; A kodlu; 1 x M12 soketi; 4 kutuplu; A kodlu |
| Connection technology: system supply | 1 x M12 soketi; 4 kutuplu; A kodlu; 1 x M12 fişi; 4 kutuplu; A kodlu |
| Connection technology: System bus | 1 x M12 soketi; B kodlu; 5 kutuplu; korumalı |
| Connection technology: Device configuration | 1 x M8 soketi; 4 kutuplu (USB standardı 1.1) |
| Anschlussanforderung zulässige Leitungslänge | 30 m |
| Connection requirement (permissible cable type) | Dijital çıkışlar: korumasız |
Geometrical Data
| Width | 75 mm / 2.953 inches |
| Height | 35,7 mm / 1.406 inches |
| Depth | 117 mm / 4.606 inches |
Material Data
| Renk | açık gri |
| Gövde malzemesi | Polyamide (PA), Makrolon (adres anahtarı kapağı), tutuşma UL94-V0'a göre, halojen/silikon içermez |
| Yangın yükü | 0,016 MJ |
| Ağırlık | 377,1 g |
| Uygunluk işareti | CE |
| Dikme | Poliüretan (PUR), halojen/silikon içermez |
Environmental Requirements
| Surrounding air (operating) temperature | -25 … +60 °C |
| Surrounding air (storage) temperature | -40 … +85 °C |
| Koruma sınıfı | IP67 |
| Koruma sınıfı | III |
| Çalışma yüksekliği | −1000… 2000 m; Hava basıncı: 1080… 795 hPa |
| Nısbi nem (yoğuşmasız) | 95 % |
| Titreşime dayanıklı | IEC 60068-2-6 uyarınca 5g |
| Darbe direnci | Kısa vadeli: IEC 60068-2-27'ye göre 50 g / 11 ms / yarım sinüs; Uzun vadeli: IEC 60068-2-29'a göre 30g / 6 ms / yarım sinüs |
| EMC immunity to interference | EN 61000-6-2' göre |
| EMU: | EN 61000-6-4' göre |
| Permissible H 2 S contaminant concentration at a relative humidity | 0,1 ppm |
| Permissible SO 2 contaminant concentration at a relative humidity | 0,5 ppm |
Ticari Veri
| Product Group | 15 (I/O System) |
| eCl@ss 10.0 | 27-24-26-07 |
| eCl@ss 10.0 | 27-24-26-07 |
| ETIM 8.0 | |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4045454545109 |
| SAP tesis 01'den gümrük tarifesi no. | 85176200000 |
| End of Sale | 2018-09-30 |
| End of Production | 2018-10-05 |
| End of Delivery | 2018-10-15 |
| End of Service and Repair | 2020-09-29 |
Environmental Product Compliance
| CAS-No. | 1303-86-2 1317-36-8 693-98-1 7439-92-1 79-94-7 |
| REACH Candidate List Substance | 2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol 2-methylimidazole Diboron trioxide Lead Lead monoxide |
| RoHS Exemption | 6(c) 7(a) 7(c)-I 7(c)-II 7a |
| SCIP notification number (Bulgaria) | 209cb42f-6078-4c8a-b077-24d7d6a6bdeb |
| SCIP notification number (Czech Republic) | 40a82a5d-3a3c-4b96-bf5c-db5e3a026370 |
