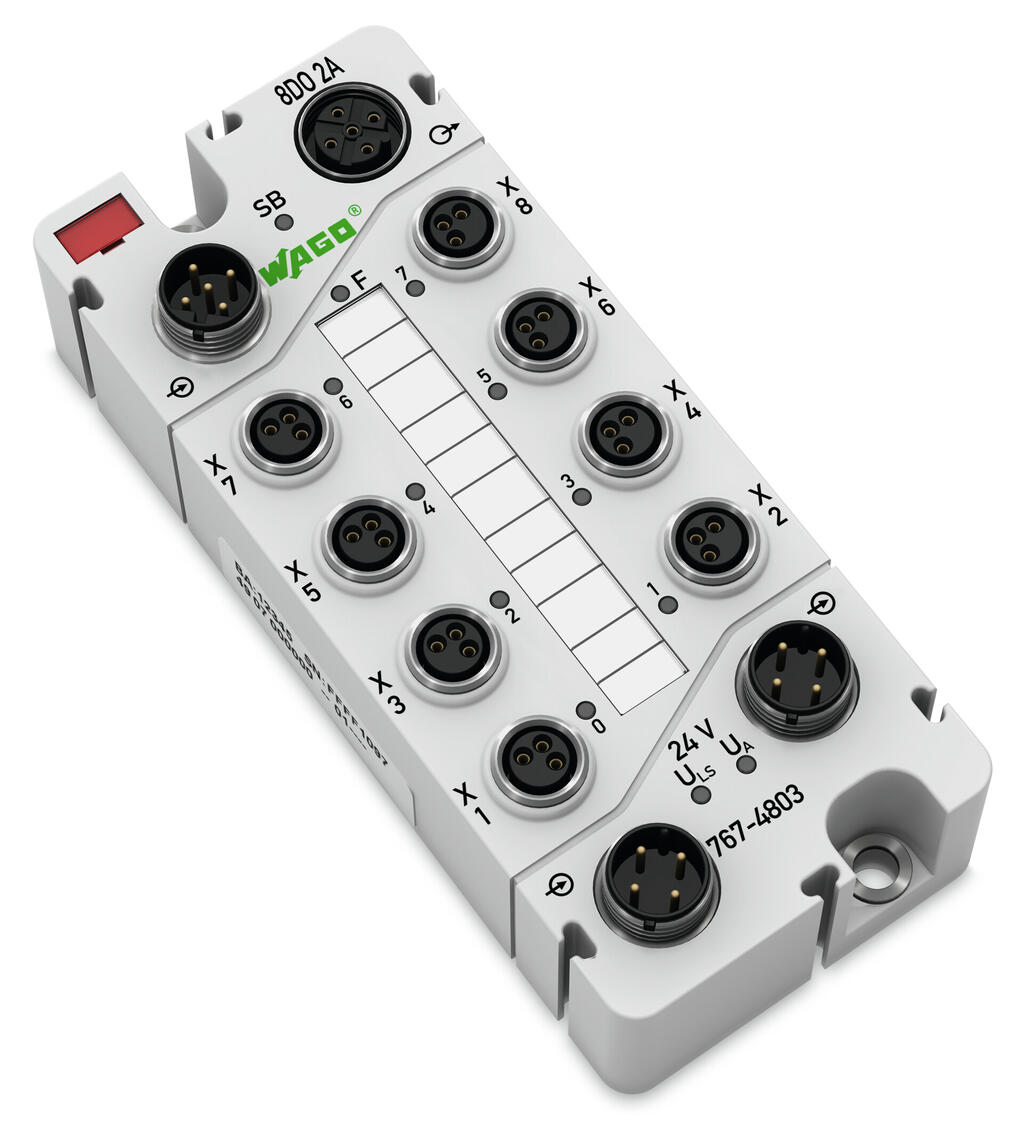

Açıklama
Technical Data
| Number of digital outputs | 8 |
| Total number of channels (module) | 8 |
| Sinyal tipi | Gerilim |
| Sinyal tipi | 24 VDC |
| Actuator connection | 8 x (2 telli, 3 telli) |
| Output characteristic | Yükselen kenar anahtarlama |
| Output current per channel | 2 A |
| Çıkış akımı (modül) | 8 A |
| Çıkış akımı | kısa devre / aşırı yük korumalı |
| OFF durumda kaçak akım | 780 µA |
| Switching frequency max. | 500 Hz; endüktif yük |
| Switching frequency max. (2) | 20 Hz; Rezistif yük |
| Switching frequency max. (3) | 500 Hz; Lamba yükü |
| Yük tipi | Dirençli, endüktif, lamba yükü |
| Bit genişliği | 1-byte veri + durum |
| Parametrierbare Funktionen | I/O arıza teşhisi (modül başına) düşük voltaj ( ULS + UA) I/O arıza teşhisi (kanal başına): Kısa devre/aşırı yük (aktüatörler); kablo kopması (aktüatörler); Aşırı sıcaklık Çevrimiçi simülasyon (modül başına): Teşhis Çevrimiçi simülasyon (kanal başına): Kilitle/Kilidi Aç; Simülasyon değeri: 0/1; teşhis Evirme (kanal başına) açık/kapalı Yedek değer (kanal başına): 0/1 İkame değer stratejisi (kanal başına): İkame değeri değiştir/Son değeri tut Manuel mod (kanal başına): Açık/kapalı Manuel mod değeri (kanal başına): 0/1 |
| Koruma | ULS+Uo için ters gerilim koruması |
| Çıkış direnci | 0,1 Ω |
| System supply voltage | ) |
| System and sensor supply voltage | 24 VDC(-25 … +30 %); Logic ve sensörler (ULS) |
| Current consumption: System and sensor | 45 mA |
| Current consumption: System and sensor | sadece lojik bileşen |
| Field supply voltage | 24 VDC (-25 … +30 %); Aktüatörler (UA) |
| Current consumption, field supply (module with no external load) | 55 mA |
| İzolasyon | 500 V besleme / sistem bus |

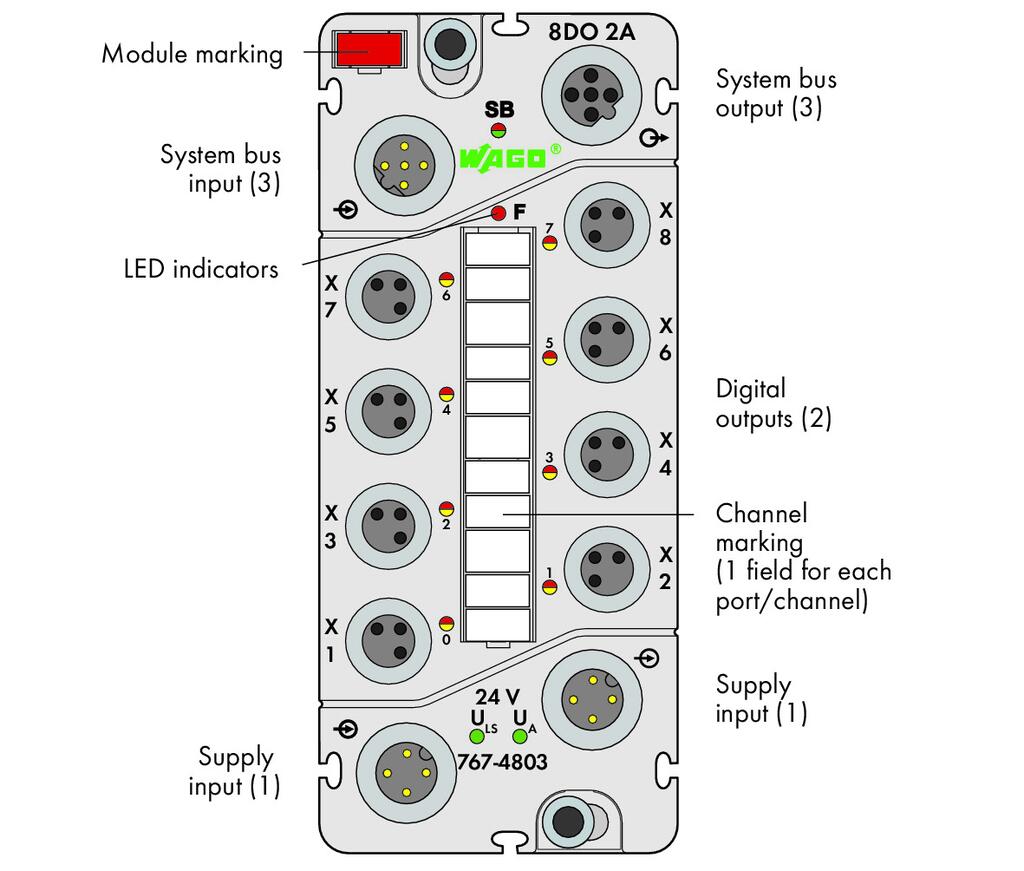

| Indicators | LED (F) kırmızı: Hata durumu; LED (SB) yeşil / kırmızı / turuncu: Sistem veri yolu durumu; LED (U LS, U A) yeşil: Güç kaynağı durumu; LED (0… 7) sarı / kırmızı: Durum / teşhis DO 1… DO 8; Kalıcı olmayan ekranlar |
| Current carrying capacity of the supply connections | 8 A |
| "1"den "0"a düşme süresi | Tip. 50 µs (rezistif yük) |
| '1'den '0'a yükselme süresi | Tip. 30 µs (rezistif yük) |
| Çıkış işlemi | Kilitlemesiz |
| Ters gerilimlere karşı koruma | 2 A |
| U A 'ya karşı gerilim düşümü | 0,2 |
| S bus(sistem veriyolu) bozulması | 0 V durum |
Bağlantı verisi

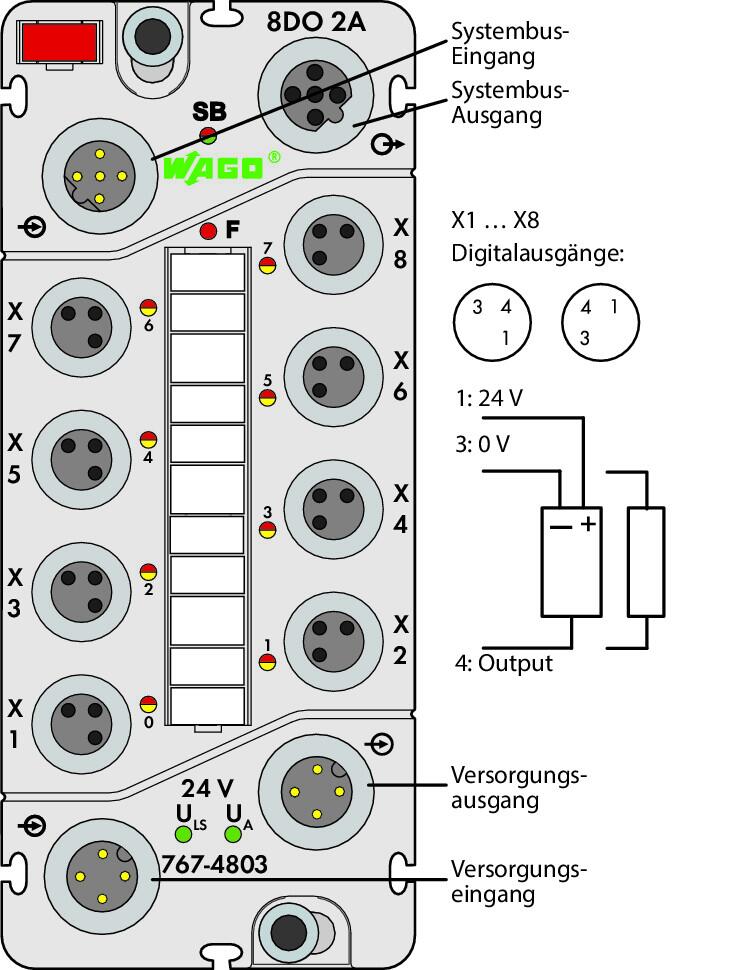

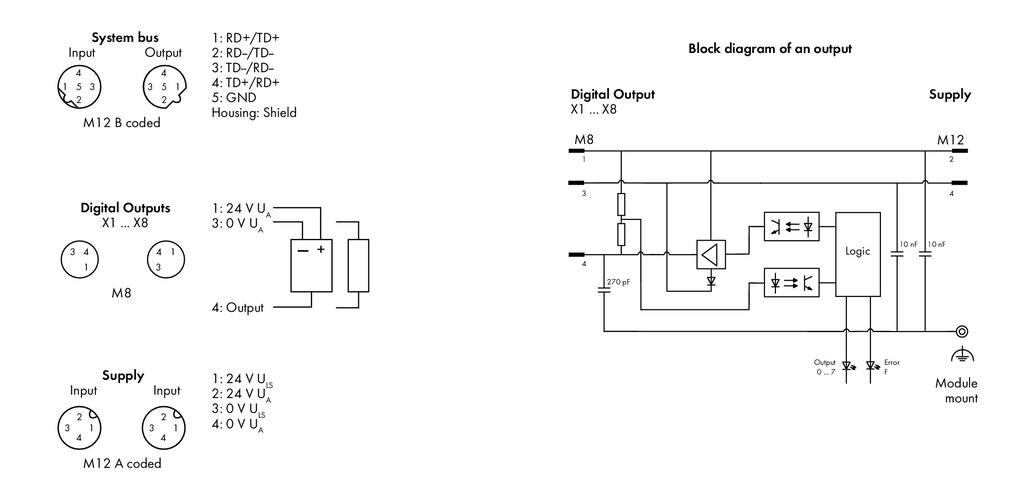

| Connection technology: In-/Outputs | 8 x M8 soketi; 3 kutuplu |
| Connection technology: field supply | 1 x M12 fişi; 4 kutuplu; A kodlu; 1 x M12 soketi; 4 kutuplu; A kodlu |
| Connection technology: system supply | 1 x M12 soketi; 4 kutuplu; A kodlu; 1 x M12 fişi; 4 kutuplu; A kodlu |
| Connection technology: System bus | 1 x M12 soketi; B kodlu; 5 kutuplu; korumalı; 1 x M12 fişi; 5 kutuplu; B kodlu, korumalı |
| Anschlussanforderung zulässige Leitungslänge | 30 m |
| Connection requirement (permissible cable type) | Dijital çıkışlar: korumasız |
Geometrical Data
| Width | 50 mm / 1.969 inches |
| Height | 35,7 mm / 1.406 inches |
| Depth | 117 mm / 4.606 inches |
Material Data
| Renk | açık gri |
| Gövde malzemesi | Polyamide (PA), Makrolon (adres anahtarı kapağı), tutuşma UL94-V0'a göre, halojen/silikon içermez |
| Yangın yükü | 0,015 MJ |
| Ağırlık | 257,1 g |
| Uygunluk işareti | CE |
| Dikme | Poliüretan (PUR), halojen/silikon içermez |
