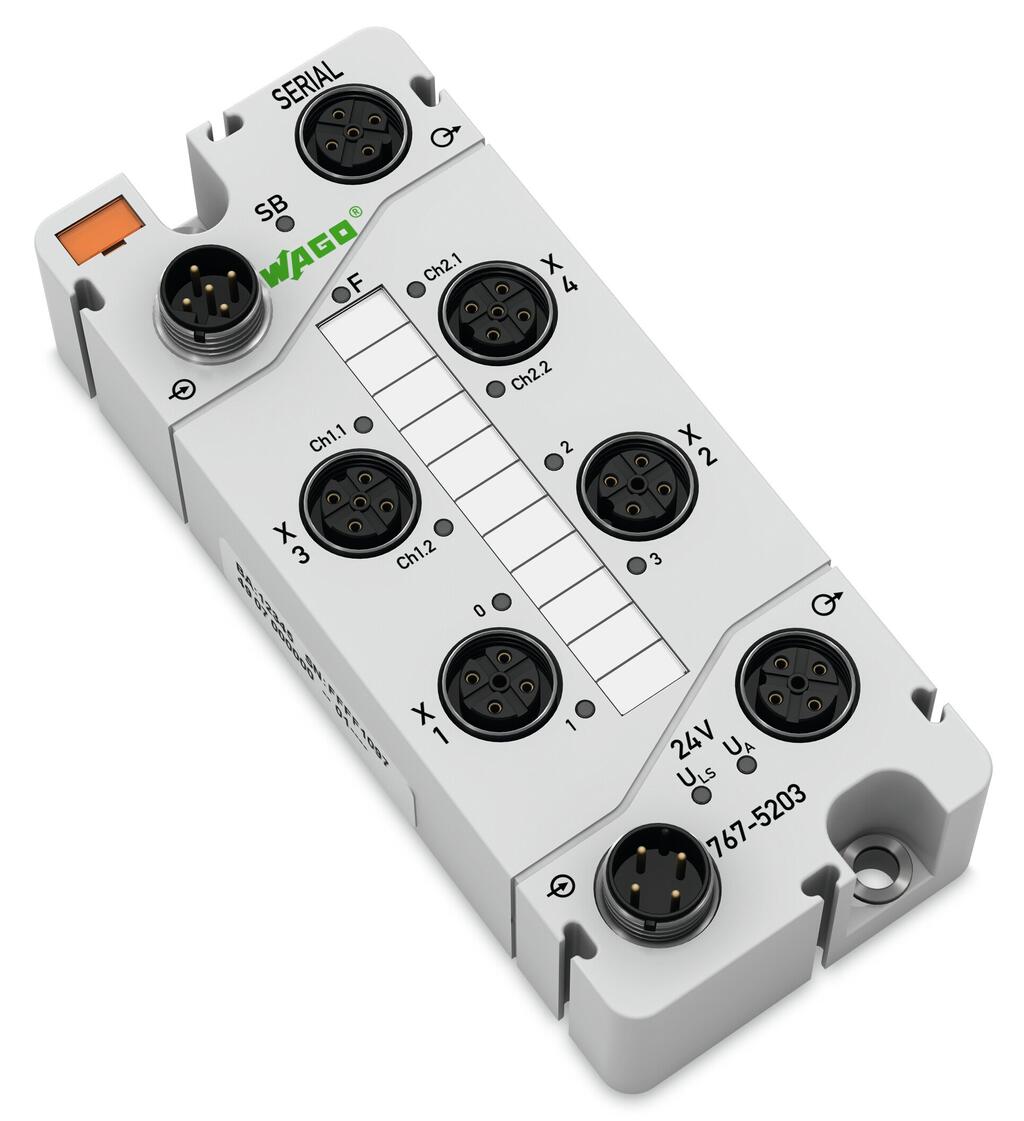

Açıklama

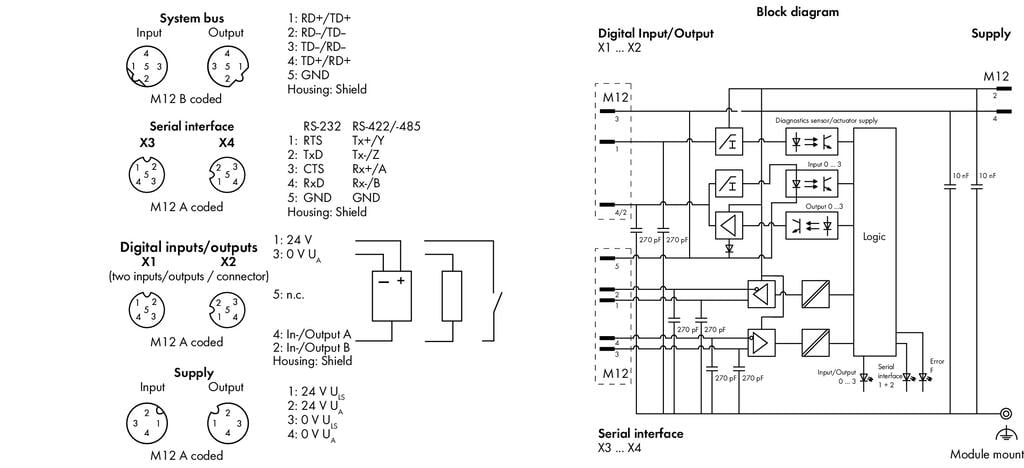

Technical Data
| Number of digital inputs | 4 |
| Number of digital outputs | 4 |
| Number of digital input/outputs (configurable) | 4 |
| Sensor connection | 4 x (2 telli, 3 telli) |
| Actuator connection | 4 x (2 telli, 3 telli) |
| Input characteristic | Yükselen kenar anahtarlama |
| Giriş karakteristikleri | Tip 2, IEC 61131-2' e göre |
| Giriş filtresi | Donanım: ≤ 110 µs; Yazılım: parametrelendirilebilir |
| Input current per channel for signal (0) max. | 2,5 mA |
| Input current per channel for signal (1) typ. | 7,3 mA |
| Input current per channel for signal (1) min. | 6,4 mA |
| Input current per channel for signal (1) max. | 7,5 mA |
| Giriş gerilimi | 24 VDC (-3 VDC < U IN < +30 VDC); U A 'dan güç şiddetle önerilir, gerilim > U A için kurtarma |
| Output characteristic | Yükselen kenar anahtarlama |
| Output current per channel | 0,5 A |
| Çıkış akımı (modül) | 2 A |
| OFF durumda kaçak akım | 5 µA |
| Switching frequency max. | 20 Hz; endüktif yük |
| Switching frequency max. (2) | 500 Hz; Rezistif yük |
| Switching frequency max. (3) | 500 Hz; Lamba yükü |
| Çıkış gerilimi | ≤ U A |
| Output protection | Kısa devre/aşırı yük koruması (termik kapatma) |
| Sinyal gerilimi (0) | −3 … +5 VDC |
| Sinyal gerilimi (1) | 11 VDC … UA |
| Baud rate | 300 Bd … 115,2 kBd |
| İletim kanalları | 1 RxD / 1 TxD (full/half dupleks) |
| Bit genişliği | Arayüz: 10 byte (veri giriş/çıkış + durum); DIO: 1-byte veri giriş/çıkış + 1-byte durum |
| Parametrierbare Funktionen | I/O teşhisi (modül başına): Kısa devre/aşırı yük (sensör/aktüatör beslemesi); düşük voltaj (ULS+UA) I/O arıza teşhisi (kanal başına): aşırı sıcaklık Çalışma modu (kanal başına): RS-232; RS-422/-485 Baud hızı (kanal başına): 300 … 115,700 Baud Veri bitleri (kanal başına): 7/ 8 Akış kontrolü: Yok/Xon+Xoff/RTS+CTS |
| Koruma | U LS + U o için ters gerilim koruması; Sensör/aktüatör beslemesi için kısa devre koruması |
| Parite | Yok/tek/çift |
| Anzahl Datenbits | 7/8, ayarlanabilir |
| Stop bitleri | 1/2, ayarlanabilir |
| Tampon | 4 KB (giriş); 4 KB (çıkış) |
| Çıkış direnci | 0,4 Ω |
| System supply voltage | ) |
| System and sensor supply voltage | 24 VDC(-25 … +30 %); Logic ve sensörler (ULS) |
| Current consumption: System and sensor | 75 mA |
| Field supply voltage | 24 VDC (-25 … +30 %); Aktüatörler (UA) |
| Current consumption, field supply (module with no external load) | 25 mA |
| İzolasyon | 500 V besleme / sistem bus |

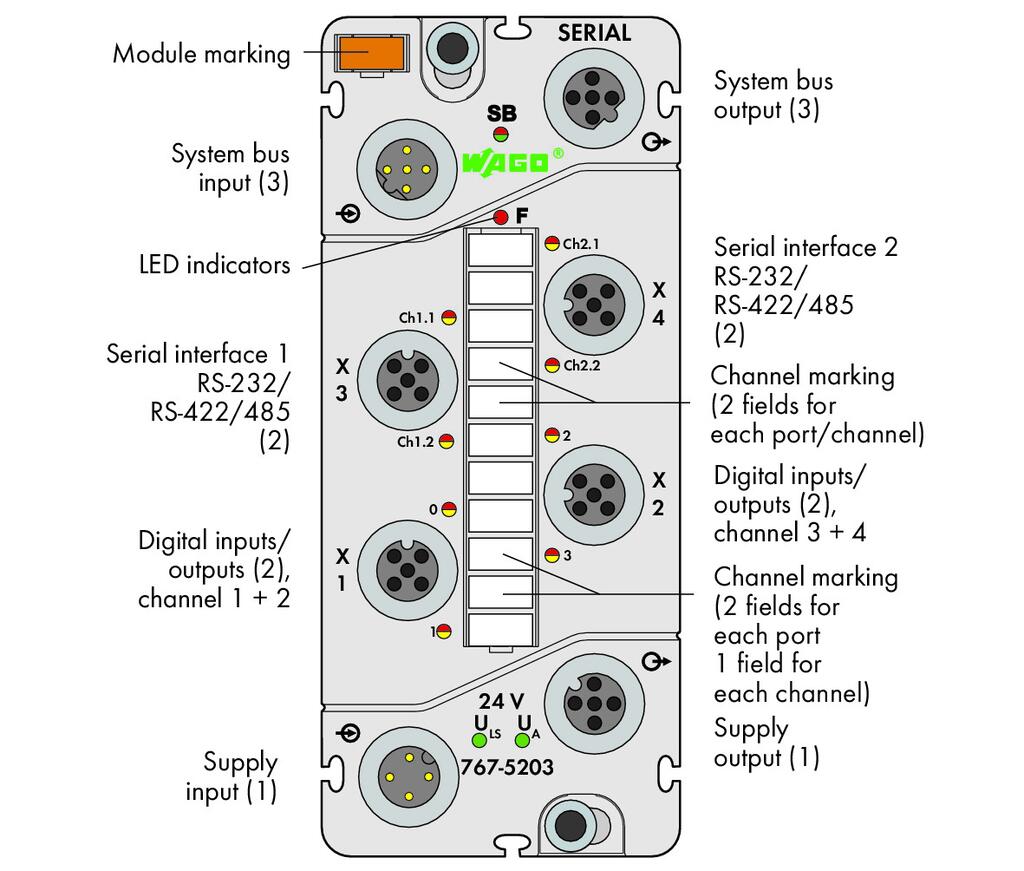

| Indicators | LED (F) kırmızı: Hata durumu; LED (SB) yeşil / kırmızı / turuncu: Sistem veri yolu durumu; LED (U LS, U A) yeşil: Güç kaynağı durumu; LED (Ch1.1, Ch2.1) sarı / kırmızı: İletim durumu; LED (Ch1.2, Ch2.2) sarı / kırmızı: Alım durumu; LED (0… 3) sarı / kırmızı: Durum DI / DO 1… DI / DO 3; Kalıcı olmayan ekranlar |
| Current carrying capacity of the supply connections | 8 A |
| "1"den "0"a düşme süresi | tip. 45 µs (rezistif yük) |
| 2 kablolu BERO bağlantısı | maks. 1,5 mA kabul edilebilir kapalı akım |
| '1'den '0'a yükselme süresi | tip. 60 µs (rezistif yük) |
| Çıkış işlemi | Kilitlemesiz |
| Ters akım (U A 'dan büyük gerilimler için toparlanma durumunda) | ≤ 1 A (hata: 1 kanal) |
| U A 'ya karşı gerilim düşümü | 0,2 |
| S bus(sistem veriyolu) bozulması | 0 V durum |
