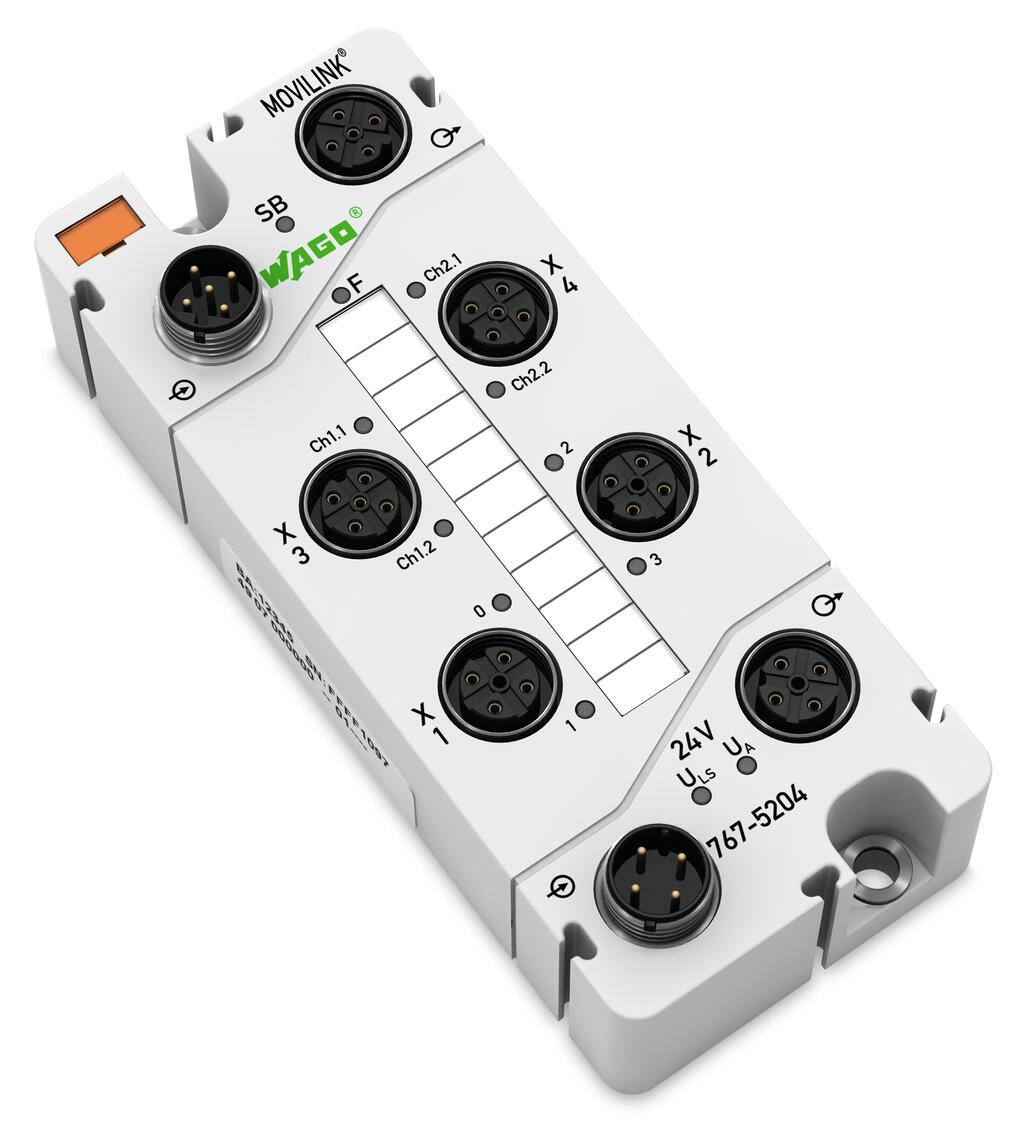

Açıklama
Technical Data
| İletişim | MOVILINK® Interface |
| Number of digital inputs | 4 |
| Number of digital outputs | 4 |
| Number of digital input/outputs (configurable) | 4 |
| Sensor connection | 4 x (2 telli, 3 telli) |
| Actuator connection | 4 x (2 telli, 3 telli) |
| Input characteristic | Yükselen kenar anahtarlama |
| Giriş karakteristikleri | Tip 2, IEC 61131-2' e göre |
| Giriş filtresi | Donanım: ≤ 110 µs; Yazılım: parametrelendirilebilir |
| Input current per channel for signal (0) max. | 2,5 mA |
| Input current per channel for signal (1) typ. | 7,3 mA |
| Input current per channel for signal (1) min. | 6,4 mA |
| Input current per channel for signal (1) max. | 7,5 mA |
| Giriş gerilimi | 24 VDC (-3 VDC < U IN < +30 VDC); U A 'dan güç şiddetle önerilir, gerilim > U A için kurtarma |
| Output characteristic | Yükselen kenar anahtarlama |
| Output current per channel | 0,5 A |
| Çıkış akımı (modül) | 2 A |
| OFF durumda kaçak akım | 5 µA |
| Switching frequency max. | 20 Hz; endüktif yük |
| Switching frequency max. (2) | 500 Hz; Rezistif yük |
| Switching frequency max. (3) | 500 Hz; Lamba yükü |
| Çıkış gerilimi | ≤ U A |
| Output protection | Kısa devre/aşırı yük koruması (termik kapatma) |
| Sinyal gerilimi (0) | −3 … +5 VDC |
| Sinyal gerilimi (1) | 11 VDC … UA |
| Baud rate | 9,6 kBd … 57,6 kBd |
| İletim kanalları | 1 RxD / 1 TxD (half dupleks) |
| Bit genişliği | Arayüz: 10-byte Giriş/Çıkış verisi; DIO: 1-byte Giriş/Çıkış verisi + 1-byte durum |
| Parametrierbare Funktionen | I/O teşhisi (modül başına): Kısa devre/aşırı yük (sensör/aktüatör beslemesi); düşük voltaj (ULS+UA) I/O arıza teşhisi (kanal başına): aşırı sıcaklık Çalışma modu (modül başına): kolay mod; posta kutusu modu Çalışma modu (kanal başına): RS-232; RS-485 Baud hızı (kanal başına): 9,600 … 57,600 Baud Veri bitleri (kanal başına): 8 |
| Koruma | U LS + U o için ters gerilim koruması; Sensör/aktüatör beslemesi için kısa devre koruması |
| Parite | Çift |
| Stop bitleri | 1 |
| Çıkış direnci | 0,4 Ω |
| System and sensor supply voltage | 24 VDC(-25 … +30 %); Logic ve sensörler (ULS) |
| Current consumption: System and sensor | 75 mA |
| Field supply voltage | 24 VDC (-25 … +30 %); Aktüatörler (UA) |
| Current consumption, field supply (module with no external load) | 25 mA |
| İzolasyon | 500 V besleme / sistem bus |
| Indicators | LED (F) kırmızı: Hata durumu; LED (SB) yeşil / kırmızı / turuncu: Sistem veri yolu durumu; LED (U LS, U A) yeşil: Güç kaynağı durumu; LED (Ch1.1, Ch2.1) sarı / kırmızı: İletim durumu; LED (Ch1.2, Ch2.2) sarı / kırmızı: Alım durumu; LED (0… 3) sarı / kırmızı: Durum DI / DO 1… DI / DO 3; Kalıcı olmayan ekranlar |
| Current carrying capacity of the supply connections | 8 A |
| "1"den "0"a düşme süresi | tip. 45 µs (rezistif yük) |
| 2 kablolu BERO bağlantısı | maks. 1,5 mA kabul edilebilir kapalı akım |
| '1'den '0'a yükselme süresi | tip. 60 µs (rezistif yük) |
| Çıkış işlemi | Kilitlemesiz |
| Ters akım (U A 'dan büyük gerilimler için toparlanma durumunda) | ≤ 1 A (hata: 1 kanal) |
| U A 'ya karşı gerilim düşümü | 0,2 |
| S bus(sistem veriyolu) bozulması | 0 V durum |
Bağlantı verisi

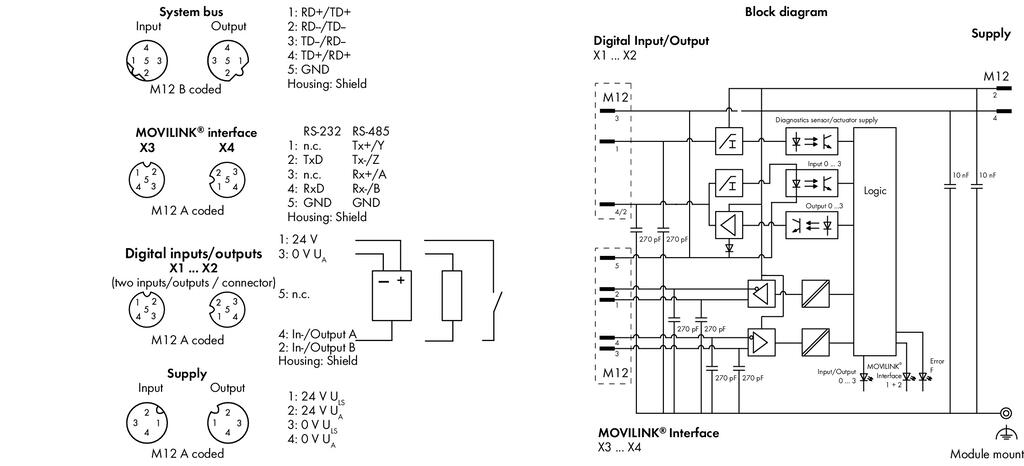

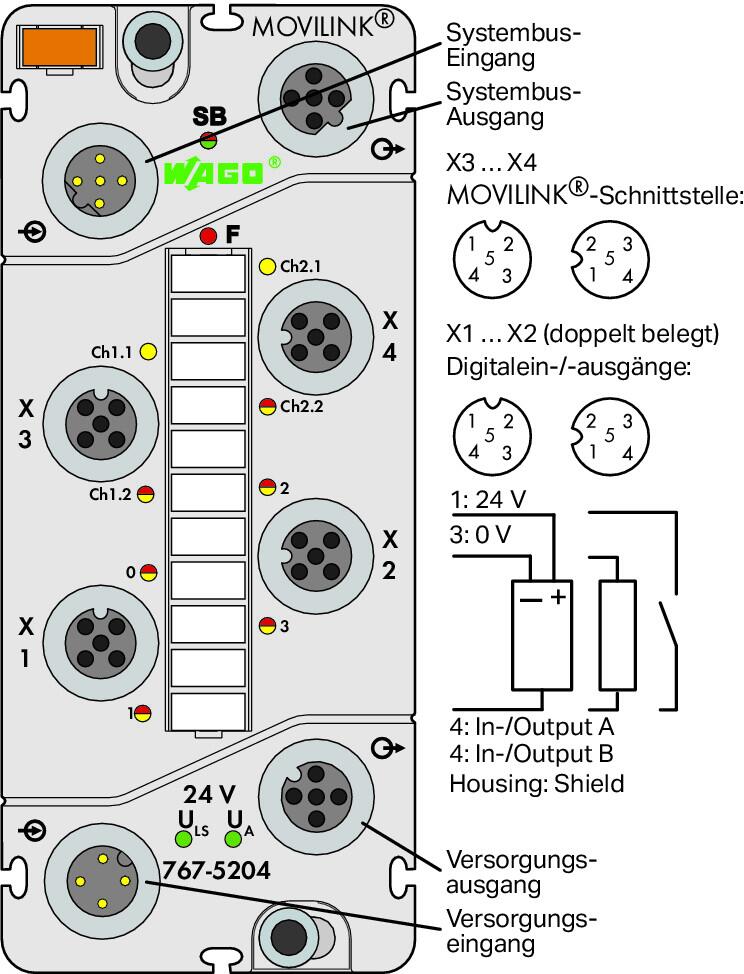

| Connection technology: In-/Outputs | 2 x M12 soketi; A kodlu; 5 kutuplu; korumalı; 2 x M12 soketi; A kodlu; 5 kutuplu; korumalı |
| Connection technology: field supply | 1 x M12 fişi; 4 kutuplu; A kodlu; 1 x M12 soketi; 4 kutuplu; A kodlu |
| Connection technology: system supply | 1 x M12 soketi; 4 kutuplu; A kodlu; 1 x M12 fişi; 4 kutuplu; A kodlu |
| Connection technology: System bus | 1 x M12 soketi; B kodlu; 5 kutuplu; korumalı; 1 x M12 fişi; 5 kutuplu; B kodlu, korumalı |
| Anschlussanforderung zulässige Leitungslänge | 15 m |
| Anschlussanforderung zulässige Leitungslänge | 200 m |
| Anschlussanforderung zulässige Leitungslänge | 30 m |
| Connection requirement (permissible cable type) | RS-232 |
| Connection requirement (permissible cable type) | RS-485 |
| Connection requirement (permissible cable type) | Dijital çıkışlar: korumasız |
Geometrical Data
| Width | 50 mm / 1.969 inches |
| Height | 35,7 mm / 1.406 inches |
| Depth | 117 mm / 4.606 inches |
Material Data
| Renk | açık gri |
| Gövde malzemesi | Polyamide (PA), Makrolon (adres anahtarı kapağı), tutuşma UL94-V0'a göre, halojen/silikon içermez |
| Yangın yükü | 0,01 MJ |
| Ağırlık | 265 g |
| Uygunluk işareti | CE |
Environmental Requirements
| Surrounding air (operating) temperature | -25 … +60 °C |
| Surrounding air (storage) temperature | -40 … +85 °C |
| Koruma sınıfı | IP67 |
| Koruma sınıfı | III |
| Nısbi nem (yoğuşmasız) | 95 % |
| Titreşime dayanıklı | IEC 60068-2-6 uyarınca 5g |
| Darbe direnci | Kısa vadeli: IEC 60068-2-27'ye göre 50 g / 11 ms / yarım sinüs; Uzun vadeli: IEC 60068-2-29'a göre 30g / 6 ms / yarım sinüs |
| EMC immunity to interference | EN 61000-6-2' göre |
| EMU: | EN 61000-6-4' göre |
Ticari Veri
| Product Group | 15 (I/O System) |
| eCl@ss 10.0 | 27-24-26-08 |
| eCl@ss 10.0 | 27-24-26-08 |
| ETIM 8.0 | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4050821643425 |
| SAP tesis 01'den gümrük tarifesi no. | 85389099990 |
| End of Sale | 2018-09-30 |
| End of Production | 2018-10-05 |
| End of Delivery | 2018-10-15 |
| End of Service and Repair | 2020-09-29 |
Environmental Product Compliance
| CAS-No. | 11120-22-2 1303-86-2 1317-36-8 7439-92-1 79-94-7 |
| REACH Candidate List Substance | 2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol Diboron trioxide Lead Lead monoxide Lead silicate |
| RoHS Exemption | 6(c) 7(a) 7(c)-I 7(c)-II |
