Açıklama
Technical Data
| Çıkış sayısı | 6 |
| Sinyal tipi | Gerilim |
| Sinyal tipi | 24 VDC |
| Kısa devre koruması | hayır |
| System supply voltage | 24 VDC (-25 … +30 %) |
| Current consumption, system supply (5 V) | 4 mA |
| Field supply voltage | 24 VDC (-25 … +30 %) |
| Current consumption, field supply (module with no external load) | 4 mA |
| İzolasyon | 500 V sistem/saha |
| Indicators | LED (U LS, U A) yeşil: Güç kaynağı durumu; Kalıcı olmayan ekranlar |
| Current carrying capacity of the supply connections | 8 A |
| Akım taşıma kapasitesi | maks. 24 A (U LS maks. 8 A; U A maks. 16 A); Azalma gözlemlenmelidir! |
Bağlantı verisi

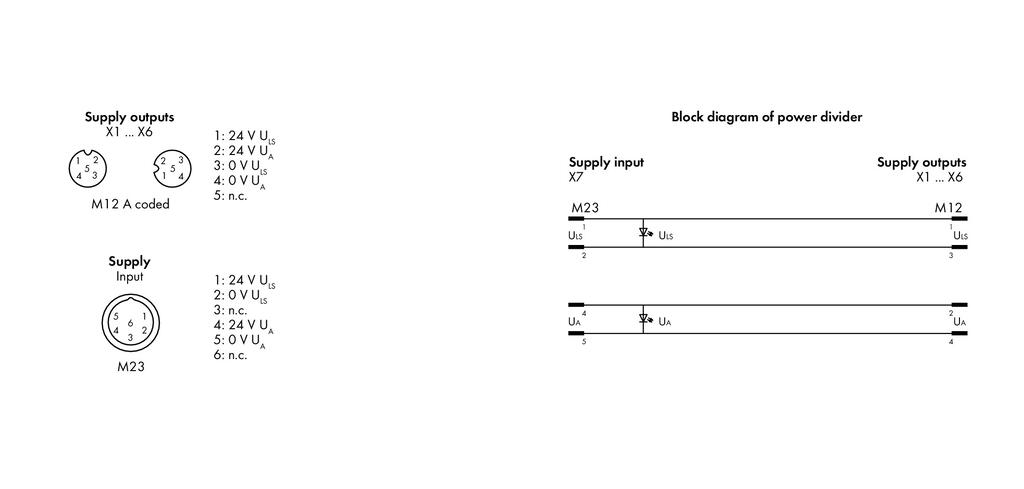

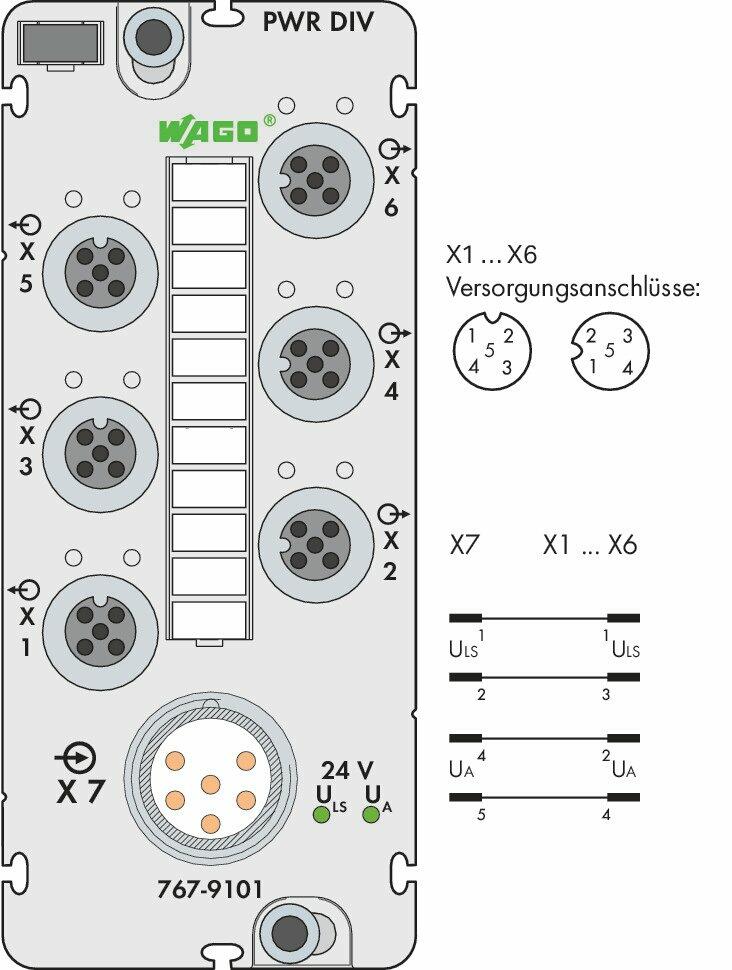

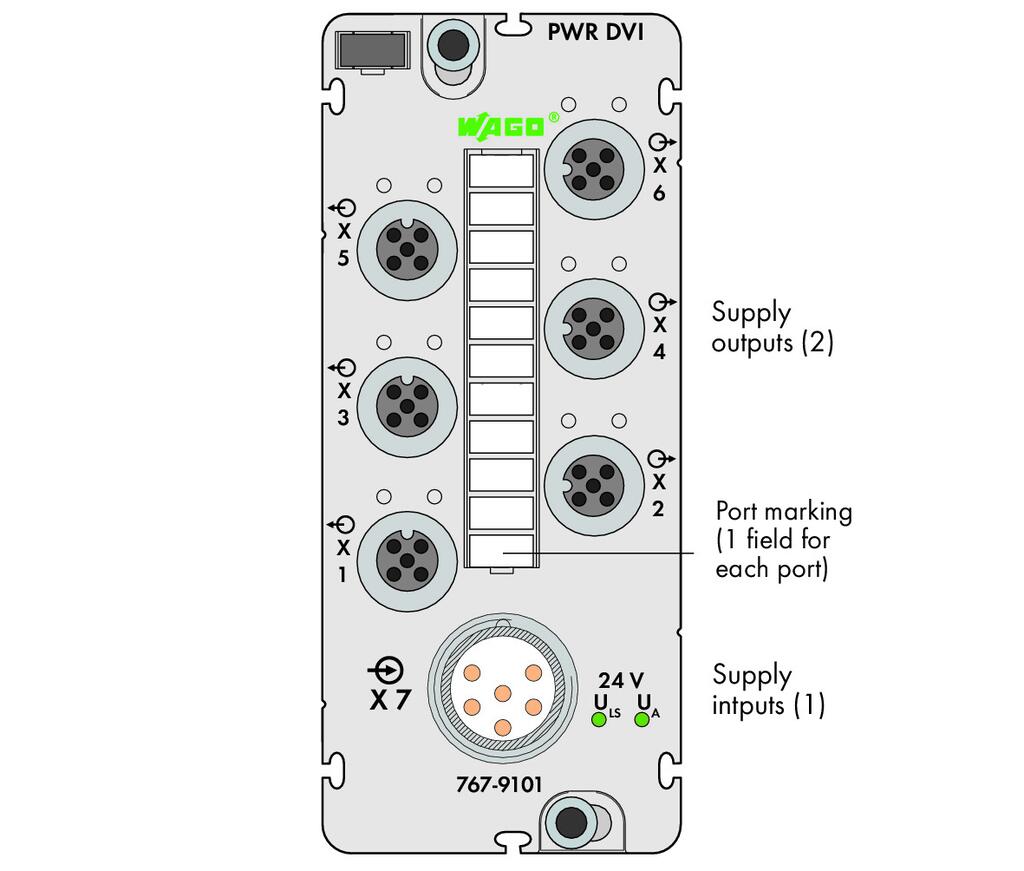

| Connection technology: field supply | ; 6 x M12 soketi; 4 kutuplu; A kodlu |
| Connection technology: system supply | 1 x M23 fiş, 6 kutuplu |
Geometrical Data
| Width | 50 mm / 1.969 inches |
| Height | 43,3 mm / 1.705 inches |
| Depth | 117 mm / 4.606 inches |
Material Data
| Gövde malzemesi | Polyamide (PA), Makrolon (adres anahtarı kapağı), tutuşma UL94-V0'a göre, halojen/silikon içermez |
| Yangın yükü | 0,009 MJ |
| Ağırlık | 256 g |
| Uygunluk işareti | CE |
| Dikme | Poliüretan (PUR), halojen/silikon içermez |
Environmental Requirements
| Surrounding air (operating) temperature | -25 … +60 °C |
| Surrounding air (storage) temperature | -40 … +85 °C |
| Koruma sınıfı | IP67 |
| Koruma sınıfı | I |
| Nısbi nem (yoğuşmasız) | 95 % |
| Titreşime dayanıklı | IEC 60068-2-6 uyarınca 5g |
| Darbe direnci | Kısa vadeli: IEC 60068-2-27'ye göre 50 g / 11 ms / yarım sinüs; Uzun vadeli: IEC 60068-2-29'a göre 30g / 6 ms / yarım sinüs |
| EMC immunity to interference | EN 61000-6-2' göre |
| EMU: | EN 61000-6-4' göre |
Ticari Veri
| Product Group | 15 (I/O System) |
| eCl@ss 10.0 | 27-44-01-11 |
| eCl@ss 10.0 | 27-44-01-08 |
| ETIM 8.0 | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4045454549084 |
| SAP tesis 01'den gümrük tarifesi no. | 85389091890 |
