Technical Data
Input
| Phases | 1 |
| Nominal input voltage U i nom | 1 x AC 100 … 240 V |
| Input voltage range | 1 x AC 85 … 264 V; DC 120 … 300 V |
| Nominal mains frequency range | 44 … 66 Hz; 0 Hz |
| Input current I i | ≤ 0,4 A (230 VAC); ≤ 0,6 A ( 110 VAC) |
| Inrush current | ≤ 30 A (NTC) |
| Mains failure hold-up time | ≥ 80 ms (230 VAC); ≥ 10 ms (110 VAC) |
Output
| Nominal output voltage U o nom | DC 18 V (SELV) |
| Nominal output current I o nom | 1,1 A (18 VDC); 0,8 A (18 VDC; herhangi bir montaj konumunda) |
| Nominal output power | 19,8 W |
| Residual ripple | ≤ 100 mV (tepe-tepe) |
| Akım sınırlaması | 1.1 x I o nom (tip) |
| Aşırı yük davranışı | Sabit akım |
Signaling and communication
| Göstergeler | 1 x durum göstergesi LED (yeşil) |
| Çalışma göstergesi | Yeşil LED (Uo) |
Verim/Güç Kayıpları
| Güç kaybı P V | ≤ 3 W; ≤ 6 W (Nominal yük) |
| Efficiency | 80 % |
Sigorta Koruması
| Dahili sigorta | T 2 A / 250 VAC |
| External fuse (required) | DC giriş voltajı için harici bir DC sigorta gereklidir. |
| Harici sigorta | Devre kesici: 6 A (C karakteristiği), 10 A (B karakteristiği) veya üstü Circuit breakers 6 A (characteristic: C), 10 A (characteristic: B) or higher |
Safety and protection
| Koruma sınıfı | II |
| Koruma sınıfı | IP20; per EN 60529 |
| Aşırı gerilim kategorisi | II |
| Kirlilik derecesi | 2 |
| Kısa devre koruması | evet |
| Yüksüz emniyeti | Evet |
| MTBF | 500.000 h (IEC 61709'a göre) |
Bağlantı verisi
| Connection type (1) | giriş/çıkış |
| Bağlantı teknolojisi | CAGE CLAMP® |
| WAGO terminal | WAGO 740 Serisi |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 12 AWG |
| İnce bükümlü kablolar | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Sıyırma uzunluğu | 6 … 7 mm / 0.24 … 0.28 inches |

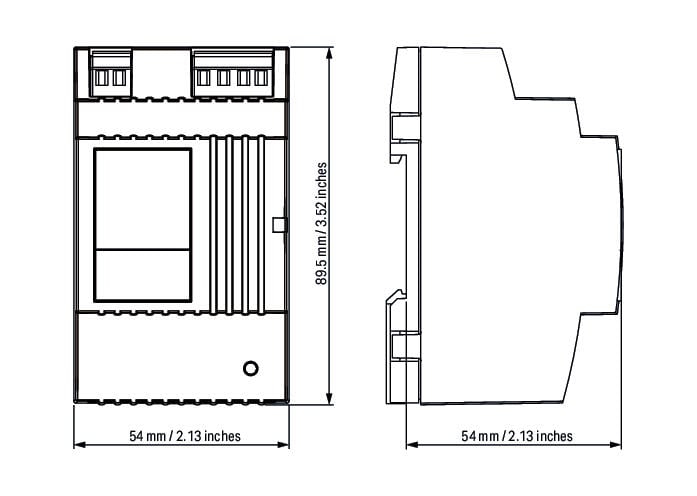

Geometrical Data
| Width | 54 mm / 2.126 inches |
| Height | 89 mm / 3.504 inches |
| Depth | 59 mm / 2.323 inches |
| Depth | 55 mm / 2.165 inches |
Mekanik Veri
| Tasarım | DIN raya monte gövde |
| Montaj | DIN-35 ray |
Material Data
| UL 94'e göre tutuşabilirlik değeri | V0 |
| Ağırlık | 170 g |
Environmental Requirements
| Surrounding air (operating) temperature | -25 … +60 °C |
| Surrounding air (storage) temperature | -25 … +80 °C |
| Relative humidity | 5 … 96 % (yoğunlaşmaya izin verilmez) |
| İklim kategorisi | 3K3 (EN 60721'e göre) |
Standartlar ve Spesifikasyonlar
| Uygunluk işareti | CE |
| Standartlar/spesifikasyonlar | EN 61010-1 EN 61010-2-201 EN 61204-3 UL 60950-1 UL 508 DNV |
Ticari Veri
| Product Group | 6 (INTERFACE ELECTRONIC) |
| eCl@ss 10.0 | 27-04-07-01 |
| eCl@ss 10.0 | 27-04-07-01 |
| ETIM 8.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | CN |
| GTIN | 4050821430575 |
| SAP tesis 01'den gümrük tarifesi no. | 85044083900 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
