Technical Data
Input
| Nominal input voltage U i nom | DC 110 V |
| Input voltage range | DC 77 … 140 V |
| Nominal mains frequency range | 0 Hz |
| Input current I i | ≤ 0,77 A (77 VDC); ≤ 0,42 A (140 VDC) |
| Inrush current | ≤ 30 A (NTC) |
| Mains failure hold-up time | ≥ 8 ms (77 VDC); ≥ 25 ms (140 VDC) |
Output
| Nominal output voltage U o nom | DC 24 V (SELV) |
| Nominal output current I o nom | 2 A (24 VDC); 1,6 A (tüm montaj pozisyonlarında) |
| Nominal output power | 48 W |
| Residual ripple | ≤ 100 mV (tepe-tepe) |
| Akım sınırlaması | 1.1 x I o nom (tip) |
| Aşırı yük davranışı | Sabit akım |
Signaling and communication
| Göstergeler | 1 x durum göstergesi LED (yeşil) |
| Çalışma göstergesi | Yeşil LED (Uo) |
Verim/Güç Kayıpları
| Güç kaybı P V | ≤ 1,9 W (110 VDC; yüksüz); ≤ 9,9 W (110 VDC nominal yük) |
| Max. power loss P v max. | 9,9 W (77 VDC / 24 VDC; 2 A) |
| Efficiency | 85 % |
Sigorta Koruması
| Dahili sigorta | T 4 A / 125 VDC |
| Harici sigorta | Devre kesici: 6 A, 10 A; Açma karakteristiği: B veya C |
Safety and protection
| Koruma sınıfı | II |
| Koruma sınıfı | IP20; per EN 60529 |
| Aşırı gerilim kategorisi | II |
| Kirlilik derecesi | 2 |
| Transient protection, primary | Varistör |
| Overvoltage protection, secondary | Dahili koruyucu devre ≤ 40 VDC (hata durumunda) |
| Kısa devre koruması | evet |
| Yüksüz emniyeti | Evet |
| Paralel çalışma | evet |
| Series connection | Evet |
| MTBF | 500.000 h (IEC 61709'a göre) |
Bağlantı verisi

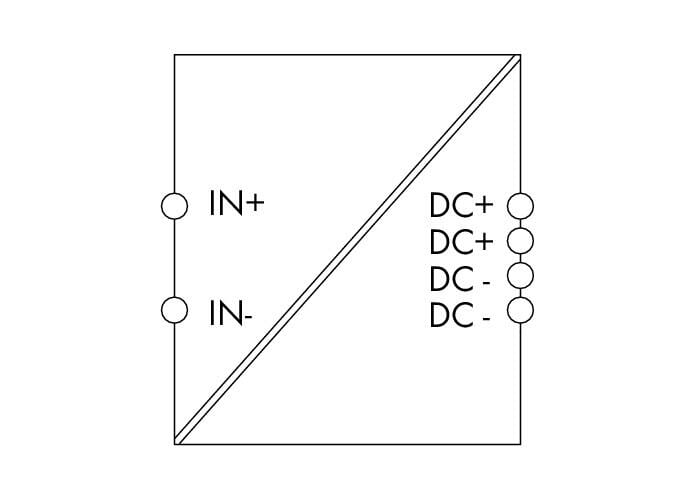

| Connection type (1) | giriş/çıkış |
| Bağlantı teknolojisi | CAGE CLAMP® |
| WAGO terminal | WAGO 740 Serisi |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 12 AWG |
| İnce bükümlü kablolar | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Sıyırma uzunluğu | 6 … 7 mm / 0.24 … 0.28 inches |

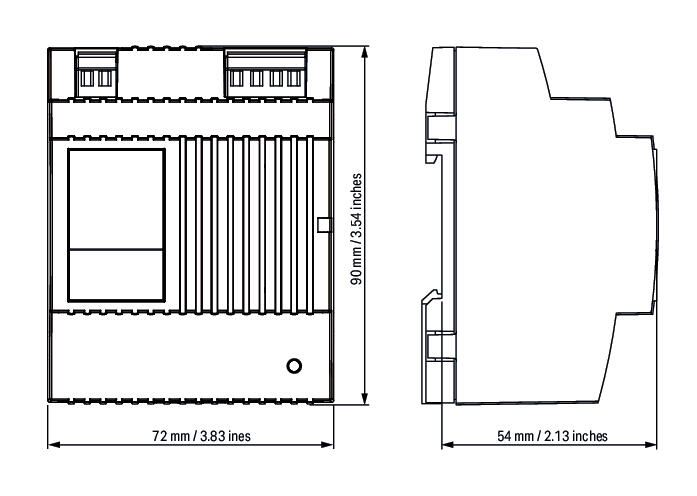

Geometrical Data
| Width | 72 mm / 2.835 inches |
| Height | 89 mm / 3.504 inches |
| Depth | 59 mm / 2.323 inches |
| Depth | 55 mm / 2.165 inches |
Mekanik Veri
| Tasarım | DIN raya monte gövde |
| Montaj | DIN-35 ray |
Material Data
| UL 94'e göre tutuşabilirlik değeri | V0 |
| Ağırlık | 250 g |
Environmental Requirements
| Surrounding air (operating) temperature | -40 … +70 °C |
| Surrounding air (storage) temperature | -40 … +85 °C |
| Relative humidity | 5 … 96 % (Kaplı PCB) |
| Kapasite düşüşü | -%1,5/K (> 55 °C) |
| İklim kategorisi | 3K3 (EN 60721'e göre) |
| Şok ve titreşim | Kategori 1, sınıf B (EN 61373:2010'a göre) |
Standartlar ve Spesifikasyonlar
| Uygunluk işareti | CE |
| Standartlar/spesifikasyonlar | EN 61010-1 EN 61010-2-201 EN 61204-3 EN 50121-3-2 DNV |
| Standartlar/spesifikasyonlar | EN 50125 UL 60950 UL 508 |
Ticari Veri
| Product Group | 6 (INTERFACE ELECTRONIC) |
| eCl@ss 10.0 | 27-04-07-01 |
| eCl@ss 10.0 | 27-04-07-01 |
| ETIM 8.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4050821819714 |
| SAP tesis 01'den gümrük tarifesi no. | 85044083900 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
