Açıklama
Technical Data
Input
| Phases | 1 |
| Nominal input voltage U i nom | 1 x AC 100 … 240 V |
| Input voltage range | 1 x AC 85 … 264 V; DC 120 … 300 V |
| Input voltage derating | I o ≤ 1 A ( <100 VAC) |
| Nominal mains frequency range | 44 … 66 Hz; 0 Hz |
| Input current I i | ≤ 0,5 A (230 VAC); ≤ 0,7 A ( 110 VAC) |
| Inrush current | ≤ 30 A (NTC) |
| Power factor correction (PFC) | Pasif |
| Mains failure hold-up time | ≥ 80 ms (230 VAC); ≥ 10 ms (110 VAC) |
Output
| Nominal output voltage U o nom | DC 24 V (SELV) |
| Output voltage range | DC 22,8 … 26,4 V (ayarlanabilir) |
| Nominal output current I o nom | 1,3 A (24 VDC); 0,9 A (tüm montaj pozisyonlarında) |
| Nominal output power | 31 W |
| Residual ripple | ≤ 100 mV (tepe-tepe) |
| Akım sınırlaması | 1.1 x I o nom (tip) |
| Aşırı yük davranışı | Sabit akım |
Signaling and communication
| Göstergeler | 1 x durum göstergesi LED (yeşil) |
| Çalışma göstergesi | Yeşil LED (Uo) |
Verim/Güç Kayıpları
| Güç kaybı P V | ≤ 2,6 W; ≤ 7 W (230 VAC; nominal yük) |
| Max. power loss P v max. | 7,3 W (100 VAC / 24 VDC; 1,3 A) |
| Efficiency | 82 % |
Sigorta Koruması
| Dahili sigorta | T 2 A / 250 VAC |
| External fuse (required) | DC giriş voltajı için harici bir DC sigorta gereklidir. |
| Harici sigorta | Devre kesici: 6 A, 10 A, 16 A; Açma karakteristiği: B veya C Circuit breakers 6 A, 10 A, 16 A, characteristic: B or C |
Safety and protection
| Koruma sınıfı | II |
| Koruma sınıfı | IP20; per EN 60529 |
| Aşırı gerilim kategorisi | II |
| Kirlilik derecesi | 2 |
| Transient protection, primary | Varistör |
| Overvoltage protection, secondary | ≤ 40 VDC (hata durumunda) |
| Kısa devre koruması | evet |
| Yüksüz emniyeti | Evet |
| Paralel çalışma | evet |
| Series connection | Evet |
| MTBF | 500.000 h (IEC 61709'a göre) |
Bağlantı verisi

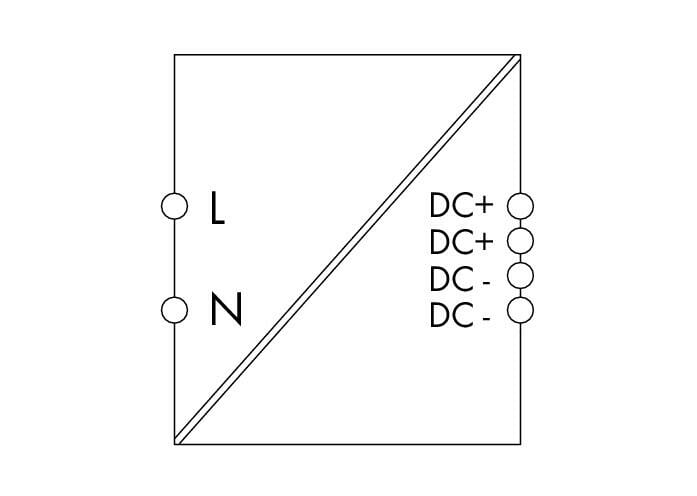

| Connection type (1) | giriş/çıkış |
| Bağlantı teknolojisi | İtmeli CAGE CLAMP ® |
| WAGO terminal | picoMAX sup® 5.0, WAGO 2092 Serisi |
| Tek damarlı boylar | 0,2 … 2,5 mm² / 24 … 12 AWG |
| İnce bükümlü kablolar | 0,2 … 2,5 mm² / 24 … 12 AWG |
| Sıyırma uzunluğu | 9 … 10 mm / 0.35 … 0.39 inches |
Geometrical Data
| Width | 54 mm / 2.126 inches |
| Height | 89 mm / 3.504 inches |
| Depth | 59 mm / 2.323 inches |
| Depth | 55 mm / 2.165 inches |
Mekanik Veri
| Tasarım | DIN raya monte gövde |
| Montaj | DIN-35 ray |
Material Data
| UL 94'e göre tutuşabilirlik değeri | V0 |
| Ağırlık | 170 g |
Environmental Requirements
| Surrounding air (operating) temperature | -25 … +60 °C (-40 °C'de cihaz başlama tip testi yapılmıştır) |
| Surrounding air (storage) temperature | -25 … +80 °C |
| Surrounding air (operating) temperature for UL | -25 … +55 °C |
| Relative humidity | 5 … 96 % (yoğunlaşmaya izin verilmez) |
| Kapasite düşüşü | % -3 / K (>45 °C) |
| İklim kategorisi | 3K3 (EN 60721'e göre) |
Standartlar ve Spesifikasyonlar
| Uygunluk işareti | CE |
| Standartlar/spesifikasyonlar | EN 61010-1 EN 61010-2-201 EN 61204-3 UL 60950-1 UL 508 DNV |
Ticari Veri
| eCl@ss 10.0 | 27-04-07-01 |
| eCl@ss 10.0 | 27-04-07-01 |
| ETIM 8.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | CN |
| GTIN | 4055143421997 |
| SAP tesis 01'den gümrük tarifesi no. | 85044083900 |
