Technical Data
Input
| Phases | 1 |
| Nominal input voltage U i nom | 1 x AC 100 … 240 V |
| Input voltage range | 1 x AC 85 … 264 V; DC 125 … 375 V |
| Input voltage derating | -2 %/V (< 100 VAC); -1.33 %/V (< 140 VDC) |
| Nominal mains frequency range | 47 … 63 Hz; 0 Hz |
| Input current I i | ≤ 0,6 A |
| Inrush current | ≤ 20 A |
| Power factor | ≥ 0,5 |
| Power factor correction (PFC) | Pasif |
| Mains failure hold-up time | ≥ 70 ms |
Output
| Nominal output voltage U o nom | DC 24 V (SELV) |
| Output voltage range | DC 22 … 26 V (ayarlanabilir) |
| Nominal output current I o nom | 1,3 A |
| Nominal output power | 31,2 W |
| Residual ripple | ≤ 100 mV (tepe-tepe) |
| Aşırı yük davranışı | Sabit güç (aşırı yük aralığında: 1,05 … 1,35 x Io alt); Kısa devre veya kalıcı aşırı yük durumunda kapatma ve otomatik yeniden başlatma |
Signaling and communication
| Göstergeler | 1 x LED DC OK (yeşil) |
| Çalışma göstergesi | Yeşil LED (Uo) |
Verim/Güç Kayıpları
| Güç kaybı P V | ≤ 0,43 W |
| Max. power loss P v max. | 5,5 W (100 VAC / 24 VDC; 1,3 A) |
| Efficiency | 87 % ( 230 VAC); 82 % ( 110 VAC) |
Sigorta Koruması
| Dahili sigorta | T 1 A / 250 VAC |
| External fuse (required) | DC giriş voltajı için harici bir DC sigorta gereklidir. |
| Harici sigorta | Devre kesici: 6 A (C karakteristiği), 10 A (B karakteristiği) veya üstü Circuit breakers 6 A (characteristic: C), 10 A (characteristic: B) or higher |
Safety and protection
| Koruma sınıfı | I |
| Koruma sınıfı | IP20; per EN 60529 |
| Kirlilik derecesi | 2 |
| Transient protection, primary | Varistör |
| Overvoltage protection, secondary | ≤ 31 VDC (hata durumunda) |
| Kısa devre koruması | evet |
| Yüksüz emniyeti | Evet |
| Paralel çalışma | evet |
| Series connection | Evet |
| MTBF | 700.000 h (IEC 61709'a göre) |
Bağlantı verisi

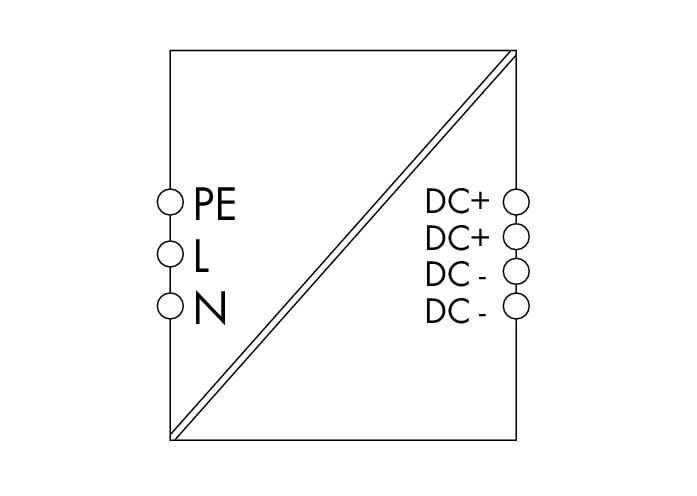

| Connection type (1) | giriş/çıkış |
| Bağlantı teknolojisi | İtmeli CAGE CLAMP ® |
| WAGO terminal | picoMAX sup® 5.0, WAGO 2092 Serisi |
| Tek damarlı boylar | 0,2 … 2,5 mm² / 24 … 12 AWG |
| İnce bükümlü kablolar | 0,2 … 2,5 mm² / 24 … 12 AWG |
| Sıyırma uzunluğu | 9 … 10 mm / 0.35 … 0.39 inches |
Geometrical Data
| Width | 54 mm / 2.126 inches |
| Height | 90 mm / 3.543 inches |
| Depth | 56 mm / 2.205 inches |
| Depth | 52,5 mm / 2.067 inches |
| Note on dimensions | Derinlik: 48 mm (ön panel hariç) L=48 mm with front panel |
Mekanik Veri
| Tasarım | DIN raya monte gövde |
| Montaj | DIN-35 ray Vidalı montaj (arka / yan) |
Material Data
| UL 94'e göre tutuşabilirlik değeri | V0 |
| Ağırlık | 239,3 g |
Environmental Requirements
| Surrounding air (operating) temperature | -25 … +70 °C |
| Surrounding air (storage) temperature | -40 … +85 °C |
| Relative humidity | ≤ 95% (yoğunlaşmaya izin verilmez) |
| Kapasite düşüşü | -2.66 %/K (> 55 °C) |
| İklim kategorisi | 3K3 (EN 60721'e göre; düşük hava basıncı hariç) |
Standartlar ve Spesifikasyonlar
| Uygunluk işareti | CE |
| Standartlar/spesifikasyonlar | EN 61204-3 EN 60335-1 EN 62368-1 UL 60950-1 UL 508 |
Ticari Veri
| eCl@ss 10.0 | 27-04-07-01 |
| eCl@ss 10.0 | 27-04-07-01 |
| ETIM 8.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | CN |
| GTIN | 4055143907866 |
| SAP tesis 01'den gümrük tarifesi no. | 85044083900 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
| SCIP notification number (Bulgaria) | 4da49159-bd5d-44a9-b5c2-9ad5ff633f38 |
| SCIP notification number (Czech Republic) | 6304604f-d1fd-48e3-9bdc-aac6d5042e4e |
