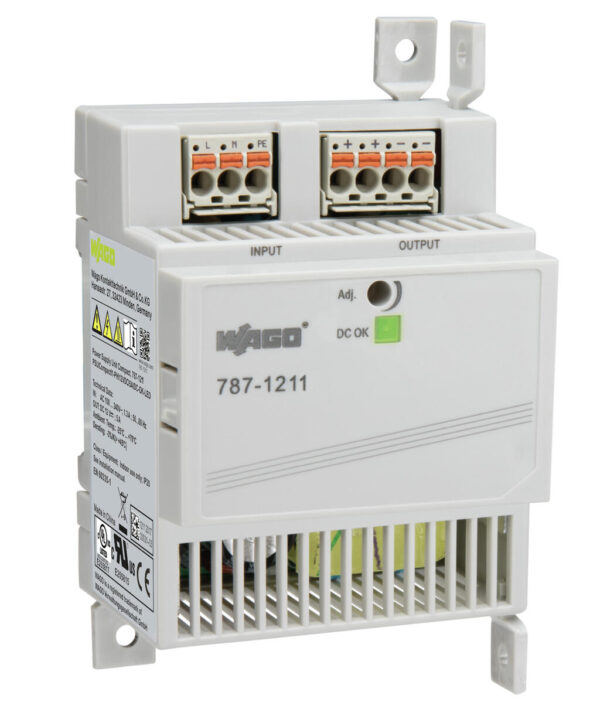

Technical Data
Input
| Phases | 1 |
| Nominal input voltage U i nom | 1 x AC 100 … 240 V; DC 140 … 340 V |
| Input voltage range | 1 x AC 85 … 264 V; DC 125 … 375 V |
| Input voltage derating | -2 %/V (< 100 VAC); -1.33 %/V (< 140 VDC) |
| Nominal mains frequency range | 47 … 63 Hz; 0 Hz |
| Input current I i | ≤ 0,6 A |
| Inrush current | ≤ 30 A (NTC) |
| Power factor | ≥ 0,5 |
| Power factor correction (PFC) | Pasif |
| Mains failure hold-up time | ≥ 600 ms (230 VAC); ≥ 12 ms (110 VAC) |
Output
| Nominal output voltage U o nom | DC 12 V (SELV) |
| Output voltage range | DC 10 … 14 V (ayarlanabilir) |
| Nominal output current I o nom | 5 A |
| Nominal output power | 60 W |
| Residual ripple | ≤ 100 mV (tepe-tepe) |
| Aşırı yük davranışı | Sabit güç (aşırı yük aralığında: 1,22 … 1,7 x Io); Kısa devre veya kalıcı aşırı yüklenme durumunda hıçkırık |
Signaling and communication
| Göstergeler | 1 x LED DC OK (yeşil) |
| Çalışma göstergesi | Yeşil LED (Uo) |
Verim/Güç Kayıpları
| Güç kaybı P V | ≤ 0,6 W |
| Max. power loss P v max. | 9 W (100 VAC / 12 VDC; 2,5 A) |
| Efficiency | 88,5 % (230 VAC; nominal yük); 87,5 % (110 VAC; nominal yük) |
Sigorta Koruması
| Dahili sigorta | T 3,15 A / 250 VAC |
| External fuse (required) | DC giriş voltajı için harici bir DC sigorta gereklidir. |
| Harici sigorta | Devre kesici: 6 A, 10 A veya üstü; Açma özelliği: B Circuit breaker: 6 A, 10 A or higher; Tripping characteristic: B |
Safety and protection
| Koruma sınıfı | I |
| Koruma sınıfı | IP20; per EN 60529 |
| Ters gerilim koruması | Evet |
| Aşırı gerilim kategorisi | II |
| Kirlilik derecesi | 2 |
| Transient protection, primary | Varistör |
| Overvoltage protection, secondary | ≤ 20 VDC (hata durumunda) |
| Kısa devre koruması | evet |
| Yüksüz emniyeti | Evet |
| Paralel çalışma | Evet, aynı türden cihazlar için |
| Series connection | Evet, aynı türden 2 cihaz için |
| MTBF | 500.000 h (IEC 61709'a göre) |
Bağlantı verisi
| Connection type (1) | giriş/çıkış |
| Bağlantı teknolojisi | İtmeli CAGE CLAMP ® |
| WAGO terminal | picoMAX sup® 5.0, WAGO 2092 Serisi |
| Tek damarlı boylar | 0,2 … 2,5 mm² / 24 … 12 AWG |
| İnce bükümlü kablolar | 0,2 … 2,5 mm² / 24 … 12 AWG |
| Sıyırma uzunluğu | 9 … 10 mm / 0.35 … 0.39 inches |
| Max. line length | 30 m |
Geometrical Data
| Width | 72 mm / 2.835 inches |
| Height | 90 mm / 3.543 inches |
| Depth | 56 mm / 2.205 inches |
| Depth | 52,5 mm / 2.067 inches |
| Note on dimensions | Derinlik: 48 mm (ön panel hariç) Length: 48 mm with front panel |
Mekanik Veri
| Tasarım | DIN raya monte gövde |
| Montaj | DIN-35 ray Vidalı montaj (arka / yan) |
Material Data
| UL 94'e göre tutuşabilirlik değeri | V0 |
| Ağırlık | 63 g |
Environmental Requirements
| Surrounding air (operating) temperature | -25 … +70 °C |
| Surrounding air (storage) temperature | -40 … +85 °C |
| Relative humidity | 20 … 90 % (yoğunlaşmaya izin verilmez) |
| Kapasite düşüşü | −3 %/K (> +45 °C and U e = 90 VAC); −2.3 %/K (> +50 °C and U e = 230 VAC) |
| İklim kategorisi | 3K3 (EN 60721'e göre; düşük hava basıncı hariç) |
Standartlar ve Spesifikasyonlar
| Uygunluk işareti | CE |
| Standartlar/spesifikasyonlar | EN 61204-3 EN 60335-1 EN 62368-1 UL 60950-1 UL 508 |
Ticari Veri
| ETIM 8.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | CN |
| GTIN | 4055143804226 |
| SAP tesis 01'den gümrük tarifesi no. | 85044083900 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
