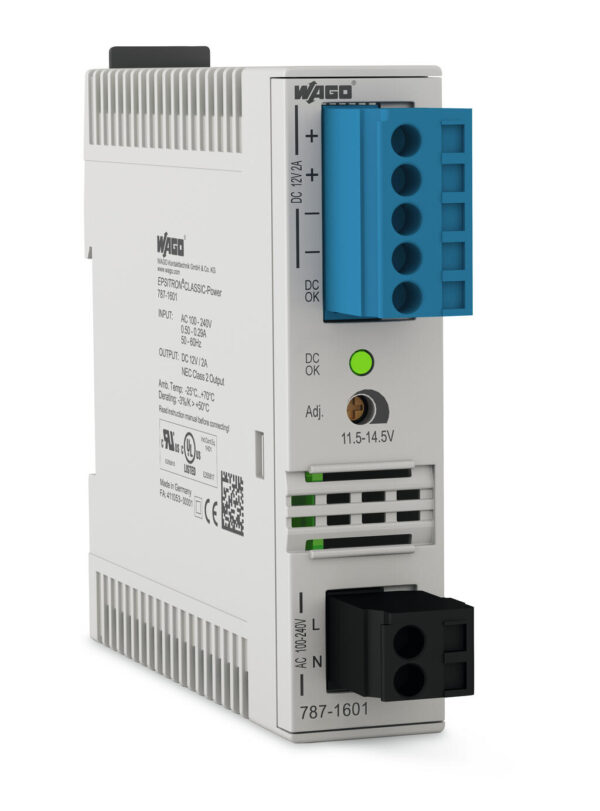

Açıklama
Technical Data
Input
| Phases | 1 |
| Nominal input voltage U i nom | 1 x AC 100 … 240 V |
| Input voltage range | 1 x AC 85 … 264 V; DC 120 … 300 V |
| Input voltage derating | -2,5 %/V (< 95 VAC) |
| Nominal mains frequency range | 44 … 66 Hz; 0 Hz |
| Input current I i | ≤ 0,29 A ( 240 VAC); ≤ 0,5 A (100 VAC) |
| Inrush current | ≤ 30 A |
| Power factor correction (PFC) | Pasif |
| Mains failure hold-up time | ≥ 120 ms (230 VAC); ≥ 15 ms (100 VAC) |
Output
| Nominal output voltage U o nom | DC 12 V (SELV) |
| Output voltage range | DC 11,5 … 14,5 V (ayarlanabilir) |
| Nominal output current I o nom | 2 A (12 VDC); 2,1 A ( <40 C) |
| Nominal output power | 24 W |
| Residual ripple | ≤ 20 mV (tepe-tepe) |
| Akım sınırlaması | 1.1 x I o nom (tip) |
| Aşırı yük davranışı | Sabit akım |
Signaling and communication
| Göstergeler | 1 x LED DC OK (yeşil) |
| Çalışma göstergesi | Yeşil LED (Uo) |
Verim/Güç Kayıpları
| Güç kaybı P V | ≤ 0,7 W; ≤ 5,3 W (230 VAC; nominal yük) |
| Max. power loss P v max. | 5,7 W (100 VAC / 12 VDC; 2 A) |
| Efficiency | 82 % |
Sigorta Koruması
| Dahili sigorta | T 2 A / 250 VAC |
| External fuse (required) | DC giriş voltajı için harici bir DC sigorta gereklidir. |
| Harici sigorta | Devre kesici: 6 A, 10 A, 16 A; Açma karakteristiği: B veya C Circuit breakers 6 A, 10 A, 16 A, characteristic: B or C |
Safety and protection
| Koruma sınıfı | II |
| Koruma sınıfı | IP20; per EN 60529 |
| Aşırı gerilim kategorisi | II |
| Kirlilik derecesi | 2 |
| Transient protection, primary | Varistör |
| Overvoltage protection, secondary | Dahili koruyucu devre ≤ 35 VDC (hata durumunda) |
| Kısa devre koruması | evet |
| Yüksüz emniyeti | Evet |
| Paralel çalışma | evet |
| Series connection | Evet |
| MTBF | 500.000 h (IEC 61709'a göre) |
Bağlantı verisi
| Connection type (1) | Giriş/çıkış/göstergeler |
| Bağlantı teknolojisi | CAGE CLAMP® |
| WAGO terminal | WAGO 721 Serisi |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 12 AWG |
| İnce bükümlü kablolar | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
Geometrical Data
| Width | 22,5 mm / 0.886 inches |
| Height | 90 mm / 3.543 inches |
| Depth | 107,5 mm / 4.232 inches |
Mekanik Veri
| Montaj | DIN-35 ray |
Material Data
| Ağırlık | 128 g |
Environmental Requirements
| Surrounding air (operating) temperature | -25 … +70 °C (-40 °C'de cihaz başlama tip testi yapılmıştır) |
| Surrounding air (storage) temperature | -25 … +85 °C |
| Relative humidity | 5 … 96 % (yoğunlaşmaya izin verilmez) |
| Kapasite düşüşü | -%3/K (> 50 °C) |
| İklim kategorisi | 3K3 (EN 60721'e göre) |
Standartlar ve Spesifikasyonlar
| Uygunluk işareti | CE |
| Standartlar/spesifikasyonlar | EN 61010-1 EN 61010-2-201 EN 61204-3 EN 60335-1 UL 60950-1 UL 508 DNV SEMI F47 |
Ticari Veri
| Product Group | 6 (INTERFACE ELECTRONIC) |
| eCl@ss 10.0 | 27-04-07-01 |
| eCl@ss 10.0 | 27-04-07-01 |
| ETIM 8.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4055143060400 |
| SAP tesis 01'den gümrük tarifesi no. | 85044083900 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
