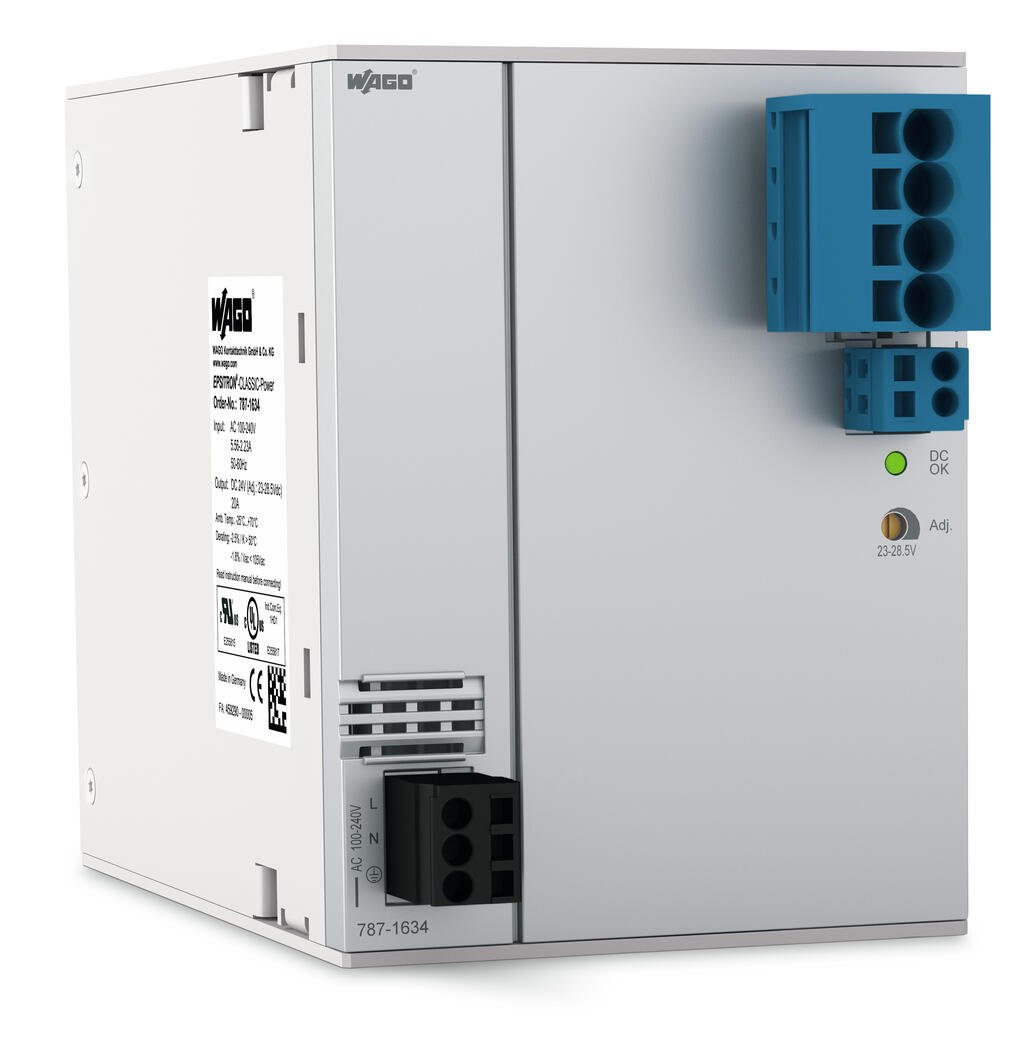

Technical Data
Input
| Phases | 1 |
| Nominal input voltage U i nom | 1 x AC 100 … 240 V |
| Input voltage range | 1 x AC 85 … 264 V; DC 120 … 300 V |
| Input voltage derating | -1,8 %/V (< 105 VAC) |
| Nominal mains frequency range | 44 … 66 Hz; 0 Hz |
| Input current I i | ≤ 2,23 A (230 VAC); ≤ 5,56 A (100 VAC) |
| Inrush current | ≤ 30 A |
| Power factor correction (PFC) | Aktif |
| Mains failure hold-up time | ≥ 20 ms (230 VAC); ≥ 8 ms (100 VAC) |
Output
| Nominal output voltage U o nom | DC 24 V (SELV) |
| Output voltage range | DC 23 … 28,5 V (ayarlanabilir) |
| Nominal output current I o nom | 20 A (24 VDC) |
| Nominal output power | 480 W |
| Residual ripple | ≤ 70 mV (tepe-tepe) |
| Akım sınırlaması | 1.1 x I o nom (tip) |
| Aşırı yük davranışı | Sabit akım |
Signaling and communication
| Göstergeler | 1 x LED DC OK (yeşil) |
| Çalışma göstergesi | Yeşil LED (Uo) |
Verim/Güç Kayıpları
| Güç kaybı P V | ≤ 7,2 W; ≤ 42,4 W (230 VAC; nominal yük) |
| Max. power loss P v max. | 68,3 W (100 VAC / 24 VDC; 20 A) |
| Efficiency | 92 % |
Sigorta Koruması
| Dahili sigorta | T 10 A / 250 VAC |
| External fuse (required) | DC giriş voltajı için harici bir DC sigorta gereklidir. |
| Harici sigorta | Devre kesici: 10 A, 16 A; Açma karakteristiği: B veya C Circuit breakers 10 A, 16 A, characteristic: B or C |
Safety and protection
| Insulation voltage (SEC-GND) | DC 0,7 kV |
| Koruma sınıfı | I |
| Koruma sınıfı | IP20; per EN 60529 |
| Aşırı gerilim kategorisi | II |
| Kirlilik derecesi | 2 |
| Transient protection, primary | Varistör |
| Overvoltage protection, secondary | Dahili koruyucu devre ≤ 40 VDC (hata durumunda) |
| Kısa devre koruması | evet |
| Yüksüz emniyeti | Evet |
| Paralel çalışma | evet |
| Series connection | Evet |
| MTBF | 500.000 h (IEC 61709'a göre) |
Bağlantı verisi
| Connection type (1) | Giriş/göstergeler |
| Bağlantı teknolojisi | CAGE CLAMP® |
| WAGO terminal | WAGO 721 Serisi |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 12 AWG |
| İnce bükümlü kablolar | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
| Connection type (2) | Çıkış |
| Bağlantı tipi 2 | İtmeli CAGE CLAMP ® |
| WAGO terminal 2 | WAGO 831 Series |
| tek damarlı, bağlanabilir | 0,5 … 10 mm² / 20 … 8 AWG |
| ince bükümlü, bağlanabilir | 0,5 … 10 mm² / 20 … 8 AWG |
| Sıyırma uzunluğu | 13 … 15 mm / 0.51 … 0.59 inches |
Geometrical Data
| Width | 95 mm / 3.74 inches |
| Height | 127 mm / 5 inches |
| Depth | 170 mm / 6.693 inches |
Mekanik Veri
| Montaj | DIN-35 ray |
Material Data
| Ağırlık | 1600 g |
Environmental Requirements
| Surrounding air (operating) temperature | -25 … +70 °C (-40 °C'de cihaz başlama tip testi yapılmıştır) |
| Surrounding air (storage) temperature | -25 … +85 °C |
| Relative humidity | 5 … 96 % (yoğunlaşmaya izin verilmez) |
| Kapasite düşüşü | -%5/K (>60 °C, 196 … 264 VAC); -%2,5/K (>50 °C, 85 … 195 VAC) |
| İklim kategorisi | 3K3 (EN 60721'e göre) |
Standartlar ve Spesifikasyonlar
| Uygunluk işareti | CE |
| Standartlar/spesifikasyonlar | EN 61010-1 EN 61010-2-201 EN 61204-3 UL 60950-1 UL 508 DNV SEMI F47 |
Ticari Veri
| Product Group | 6 (INTERFACE ELECTRONIC) |
| eCl@ss 10.0 | 27-04-07-01 |
| eCl@ss 10.0 | 27-04-07-01 |
| ETIM 8.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4055143060530 |
| SAP tesis 01'den gümrük tarifesi no. | 85044083900 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
