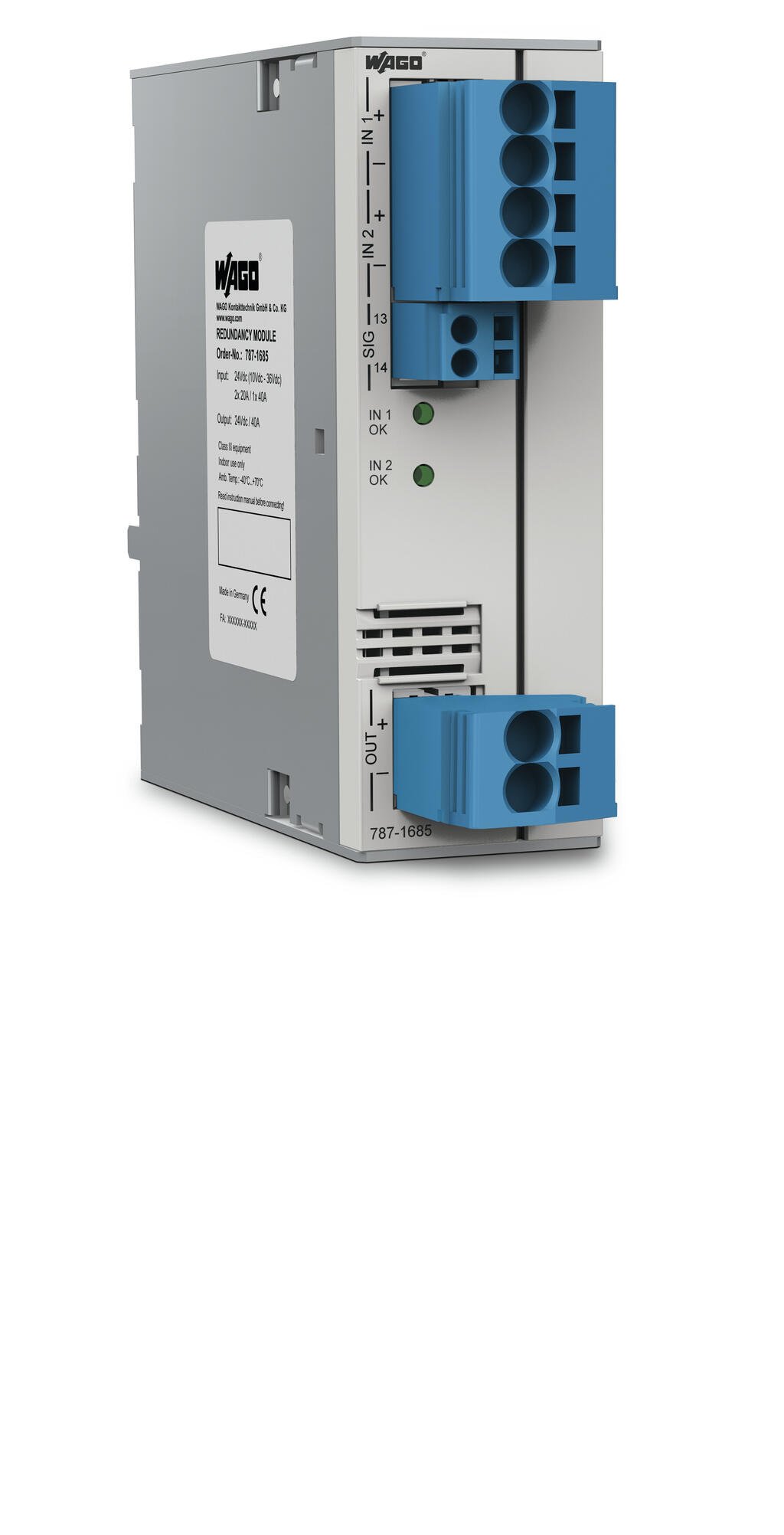

Açıklama

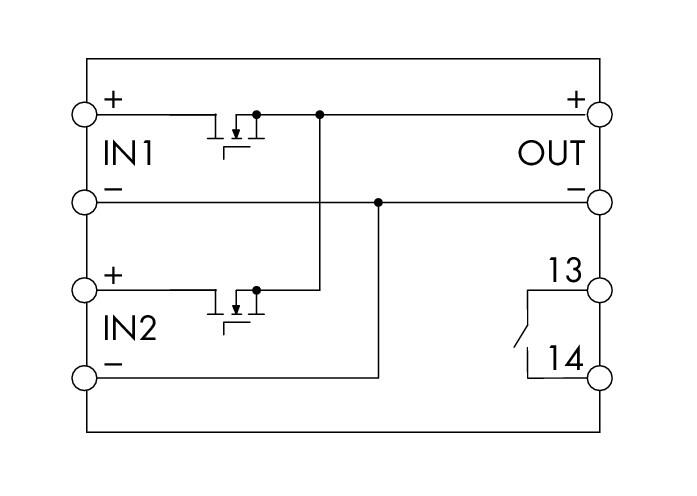

Technical Data
Input
| Nominal input voltage U i nom | 2 x DC 24 V |
| Input voltage range | 2 x DC 10 … 36 V |
| Nominal mains frequency range | 0 Hz |
| Input current I i | ≤ 40 A (hat başına); ≤ 40 A (Toplamda) |
| PowerBoost Input | DC 60 A (4 s); DC 50 A (8 s) |
| TopBoost Input | DC 100 A (50 ms) |
Output
| Nominal output voltage U o nom | DC 24 V |
| Output voltage range | DC 10 … 36 V (Ue - Gerilim düşümü) |
| Voltage drop | ≤ 100 mV (giriş/çıkış) |
| Nominal output current I o nom | 40 A (redundancy operation); 40 A (parallel operation) |
| Nominal output power | 960 W |
| Switching frequency | 5 kHz |
| PowerBoost | DC 120 A (4 s); DC 100 A (8 s) |
| TopBoost | DC 200 A (50 ms) |
Signaling and communication
| Göstergeler | 1 x IN1 LED (yeşil) 1 x IN2 LED (yeşil) 1 x DC OK sinyal kontağı (IN1 ve IN2 10 VDC) |
| Çalışma göstergesi | 2 x Yeşil LED (Uo 10 VDC) |
Verim/Güç Kayıpları
| Güç kaybı P V | ≤ 1,5 W; ≤ 9,5 W (Nominal yük) |
| Efficiency | 99,5 % |
Sigorta Koruması
| Dahili sigorta | Hayır |
Safety and protection
| Koruma sınıfı | III |
| Koruma sınıfı | IP20; per EN 60529 |
| Ters gerilim koruması | Evet |
| Kirlilik derecesi | 2 |
| Paralel çalışma | Evet |
| Series connection | Hayır |
| MTBF | 500.000 h (IEC 61709'a göre) |
Bağlantı verisi
| Connection type (1) | giriş/çıkış |
| Bağlantı teknolojisi | İtmeli CAGE CLAMP ® |
| WAGO terminal | WAGO 831 Serisi |
| Tek damarlı boylar | 0,5 … 10 mm² / 20 … 8 AWG |
| İnce bükümlü kablolar | 0,5 … 10 mm² / 20 … 8 AWG |
| Sıyırma uzunluğu | 13 … 15 mm / 0.51 … 0.59 inches |
| Connection type (2) | Göstergeler |
| Bağlantı tipi 2 | CAGE CLAMP® |
| WAGO terminal 2 | WAGO 721 Serisi |
| tek damarlı, bağlanabilir | 0,08 … 2,5 mm² / 28 … 12 AWG |
| ince bükümlü, bağlanabilir | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
Geometrical Data
| Width | 42 mm / 1.654 inches |
| Height | 127 mm / 5 inches |
| Depth | 139,5 mm / 5.421 inches |
Mekanik Veri
| Montaj | DIN-35 ray |
Material Data
| Yangın yükü | 1,083 MJ |
| Ağırlık | 450 g |
Environmental Requirements
| Surrounding air (operating) temperature | -40 … +70 °C |
| Surrounding air (storage) temperature | -40 … +85 °C |
| Relative humidity | 5 … 96 % (yoğunlaşmaya izin verilmez) |
| Kapasite düşüşü | -1.5 %/K (> 65 °C) |
| İklim kategorisi | 3K3 (EN 60721'e göre; düşük hava basıncı hariç) |
Standartlar ve Spesifikasyonlar
| Uygunluk işareti | CE |
| Standartlar/spesifikasyonlar | EN 61010-1 EN 61010-2-201 EN 61000-6-2 EN 61000-6-3 UL 60950 UL 508 DNV EN 61140 |
Ticari Veri
| eCl@ss 10.0 | 27-04-07-01 |
| eCl@ss 10.0 | 27-04-07-01 |
| ETIM 8.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | Box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4055143534529 |
| SAP tesis 01'den gümrük tarifesi no. | 85363030888 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
