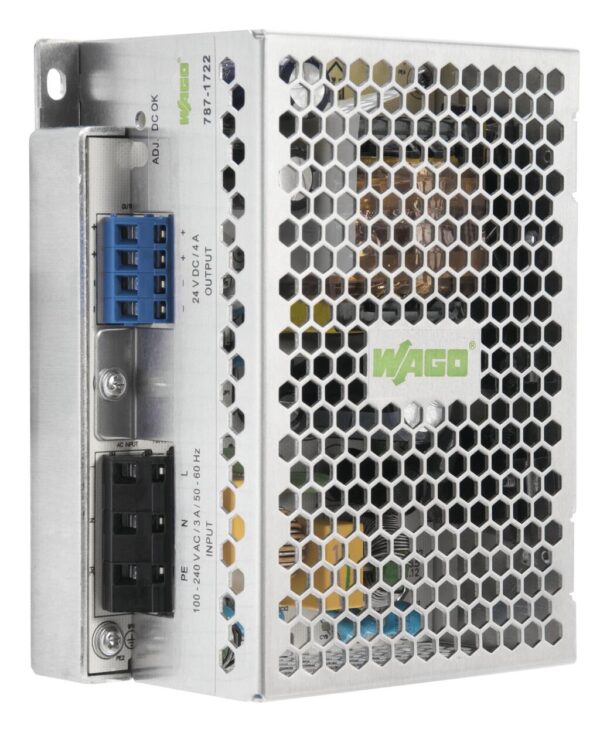

Technical Data
Input
| Phases | 1 |
| Nominal input voltage U i nom | 1 x AC 100 … 240 V |
| Input voltage range | 1 x AC 90 … 264 V; DC 125 … 375 V |
| Nominal mains frequency range | 47 … 63 Hz; 0 Hz |
| Input current I i | ≤ 1 A (230 VAC); ≤ 2 A ( 115 VAC) |
| Inrush current | ≤ 18 A |
| Power factor correction (PFC) | Pasif |
| Mains failure hold-up time | ≥ 10 ms (230 VAC) |
Output
| Nominal output voltage U o nom | DC 24 V (SELV) |
| Output voltage range | DC 22 … 26 V (ayarlanabilir) |
| Nominal output current I o nom | 5 A (24 VDC; 110 … 240 VAC); 4 A (24 VDC; 100 … 240 VAC) |
| Nominal output power | 120 W |
| Residual ripple | ≤ 200 mV (tepe-tepe) |
| Aşırı yük davranışı | Sabit güç (aşırı yük aralığında: 1,05 … 1,4 x Io ); Kısa devre durumunda kapatma ve otomatik yeniden başlatma |
Signaling and communication
| Göstergeler | 1 x LED DC OK (yeşil) |
| Çalışma göstergesi | Yeşil LED (Uo) |
Verim/Güç Kayıpları
| Güç kaybı P V | ≤ 19 W |
| Efficiency | 88 % (230 VAC; 5 ADC) |
Sigorta Koruması
| Dahili sigorta | F 2,5 A / 250 VAC |
| External fuse (required) | DC giriş voltajı için harici bir DC sigorta gereklidir. |
| Harici sigorta | Devre kesici: B6, B10 Circuit breakers B6, B10 |
Safety and protection
| Insulation voltage (SEC-GND) | DC 0,7 kV |
| Koruma sınıfı | I |
| Koruma sınıfı | IP20; per EN 60529 |
| Aşırı gerilim kategorisi | II |
| Kirlilik derecesi | 2 |
| Transient protection, primary | Varistör |
| Kısa devre koruması | evet |
| Yüksüz emniyeti | Evet |
| Paralel çalışma | evet |
| Series connection | Evet, aynı türden 2 cihaz için |
| MTBF | 300.000 h (IEC 61709'a göre) |
Bağlantı verisi
| Connection type (1) | giriş/çıkış |
| Bağlantı teknolojisi | CAGE CLAMP® |
| WAGO terminal | WAGO 236 Serisi |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 12 AWG |
| İnce bükümlü kablolar | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Sıyırma uzunluğu | 6 … 7 mm / 0.24 … 0.28 inches |
| Not (iletken kesiti) | 12 AWG: THHN, THWN |
Geometrical Data
| Width | 60 mm / 2.362 inches |
| Height | 130 mm / 5.112 inches |
| Depth | 99 mm / 3.898 inches |
Mekanik Veri
| Montaj | DIN-35 ray Vidalı montaj |
Material Data
| Yangın yükü | 0,129 MJ |
| Ağırlık | 550 g |
Environmental Requirements
| Surrounding air (operating) temperature | -20 … +60 °C |
| Surrounding air (storage) temperature | -25 … +75 °C |
| Relative humidity | 10 … 95 % (yoğunlaşmaya izin verilmez) |
| Kapasite düşüşü | -3 %/K (> 45 °C) |
| İklim kategorisi | 3K3 (EN 60721'e göre) |
Standartlar ve Spesifikasyonlar
| Uygunluk işareti | CE |
| Standartlar/spesifikasyonlar | EN 61204-3 EN 60335-1 EN 62368-1 UL 60950-1 UL 508 SEMI F47 |
Ticari Veri
| eCl@ss 10.0 | 27-04-07-01 |
| eCl@ss 10.0 | 27-04-07-01 |
| ETIM 8.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | CN |
| GTIN | 4055143372442 |
| SAP tesis 01'den gümrük tarifesi no. | 85044083900 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
| SCIP notification number (Czech Republic) | 7ede9750-7374-4598-8c28-b0e5d82e38fc |
