Açıklama
Technical Data
Input
| Phases | 1 |
| Nominal input voltage U i nom | 1 x AC 100 … 240 V |
| Input voltage range | 1 x AC 85 … 264 V; DC 120 … 372 V |
| Nominal mains frequency range | 47 … 63 Hz; 0 Hz |
| Input current I i | ≤ 0,28 A (240 VAC; nominal yük); ≤ 0,49 A (100 VAC; nominal yük) |
| Inrush current | ≤ 30 A |
| Power factor | ≥ 0,6 (230 VAC; Nominal yük; EN 61000-3-2 uyarınca) |
| Power factor correction (PFC) | Yok |
| Mains failure hold-up time | ≥ 20 ms (100 VAC) |
Output
| Nominal output voltage U o nom | DC 24 V (SELV) |
| Nominal output current I o nom | 1 A |
| Nominal output power | 24 W |
| Residual ripple | ≤ 100 mV (tepe-tepe) |
| Akım sınırlaması | 1.1 x I o nom (tip) |
| Aşırı yük davranışı | Sabit akım |
Signaling and communication
| Göstergeler | 1 x LED DC OK (yeşil) 1 x Aşırı Yük LED'i (kırmızı) |
| Çalışma göstergesi | Yeşil LED (Uo 21,5 V) Kırmızı LED (aşırı yük) |
Verim/Güç Kayıpları
| Güç kaybı P V | ≤ 1 W; ≤ 4,3 W (230 VAC; nominal yük) |
| Max. power loss P v max. | 5 W (100 VAC / 24 VDC; 1 A) |
| Efficiency | 86 % (230 VAC; nominal yük); 84 % (110 VAC; nominal yük) |
Sigorta Koruması
| Dahili sigorta | T 2 A / 250 VAC |
| Harici sigorta | Devre kesici: 6 A, 10 A, 16 A; Açma karakteristiği: B veya C Circuit breakers 6 A, 10 A, 16 A, characteristic: B or C |
Safety and protection
| Koruma sınıfı | II |
| Koruma sınıfı | IP20; per EN 60529 |
| Kirlilik derecesi | 2 |
| Transient protection, primary | Varistör |
| Overvoltage protection, secondary | Dahili koruyucu devre ≤ 29 … 31 VDC (hata durumunda) |
| Kısa devre koruması | evet |
| Yüksüz emniyeti | Evet |
| Paralel çalışma | Evet, aynı türden 2 cihaz için |
| Series connection | Evet, aynı türden 2 cihaz için |
| MTBF | 500,000 h (25 C'de IEC 61709'e göre) |
Bağlantı verisi
| Number of jumper slots | 4 |
| Connection type (1) | Giriş/çıkış/göstergeler |
| Bağlantı teknolojisi | İtmeli CAGE CLAMP ® |
| WAGO terminal | picoMAX® 5.0 |
| Tek damarlı boylar | 0,2 … 2,5 mm² / 24 … 10 AWG |
| İnce bükümlü kablolar | 0,2 … 2,5 mm² / 24 … 10 AWG |
| Sıyırma uzunluğu | 9 … 10 mm / 0.35 … 0.39 inches |

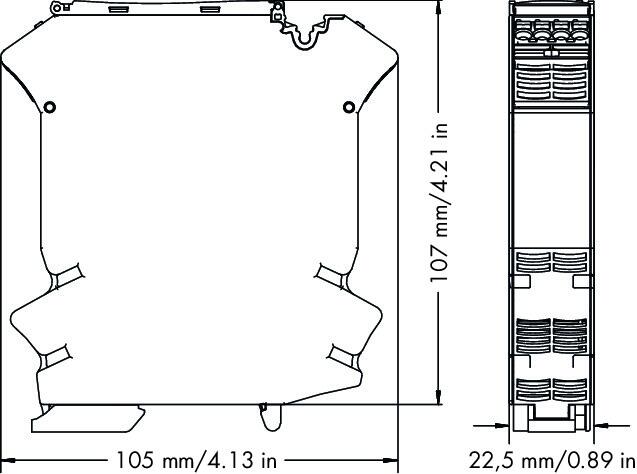

Geometrical Data
| Width | 22,5 mm / 0.886 inches |
| Height | 107 mm / 4.213 inches |
| Depth | 105 mm / 4.122 inches |
Mekanik Veri
| Montaj | DIN-35 ray |
Material Data
| Yangın yükü | 1,417 MJ |
| Ağırlık | 200 g |
Environmental Requirements
| Surrounding air (operating) temperature | -25 … +70 °C (Nominal montaj konumu; -20 … +55 C (herhangi bir montaj konumunda)) |
| Surrounding air (storage) temperature | -25 … +85 °C |
| Relative humidity | 5 … 96 % (yoğunlaşmaya izin verilmez) |
| Kapasite düşüşü | -%2 /K (> +60 °C) |
| İklim kategorisi | 3K3 (EN 60721'e göre) |
Standartlar ve Spesifikasyonlar
| Uygunluk işareti | CE |
| Standartlar/spesifikasyonlar | EN 61000-6-2 EN 61000-6-3 EN 60950-1 DNV |
| Standartlar/spesifikasyonlar | UL 60950 cULus 508 ANSI/ISA 12.12.01 (Class I Div. 2) ATEX/IEC Ex |
Ticari Veri
| eCl@ss 10.0 | 27-04-07-01 |
| eCl@ss 10.0 | 27-04-07-01 |
| ETIM 8.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4055143295529 |
| SAP tesis 01'den gümrük tarifesi no. | 85044083900 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
