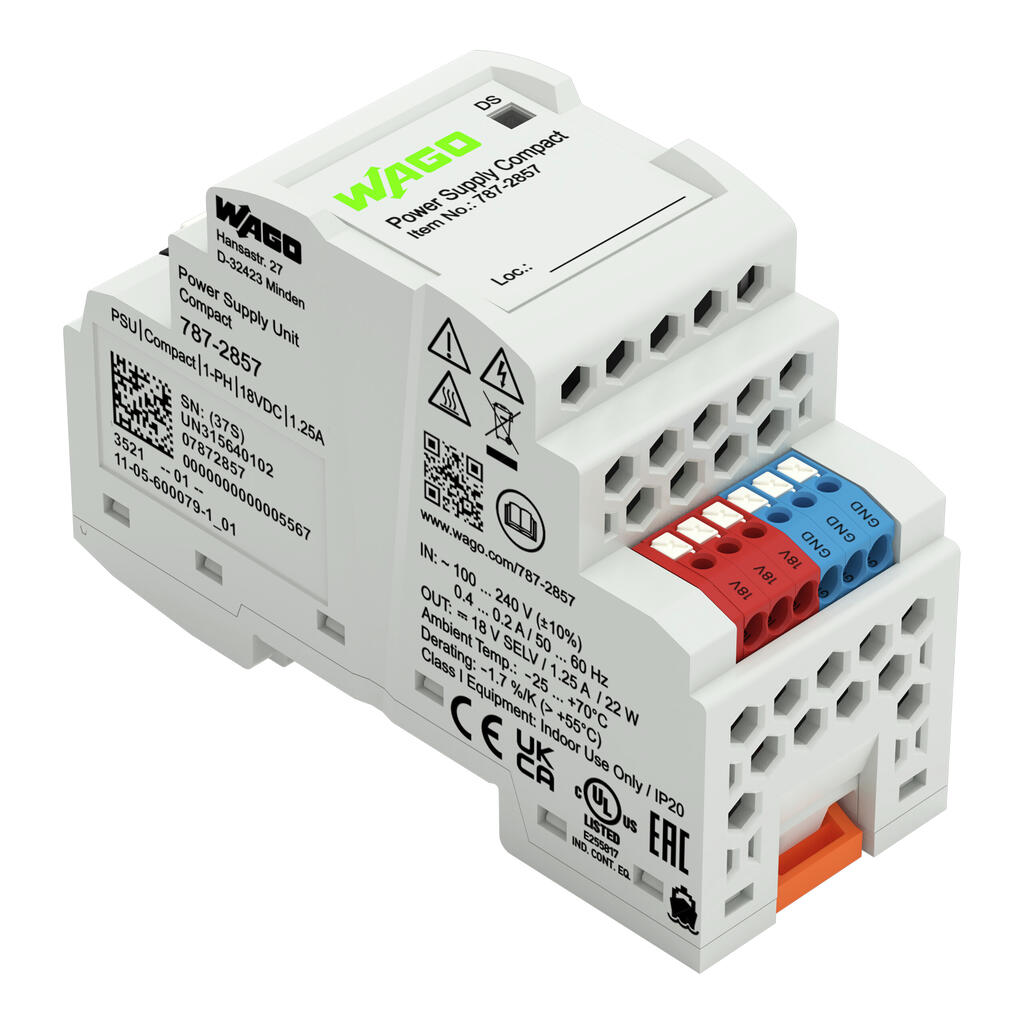

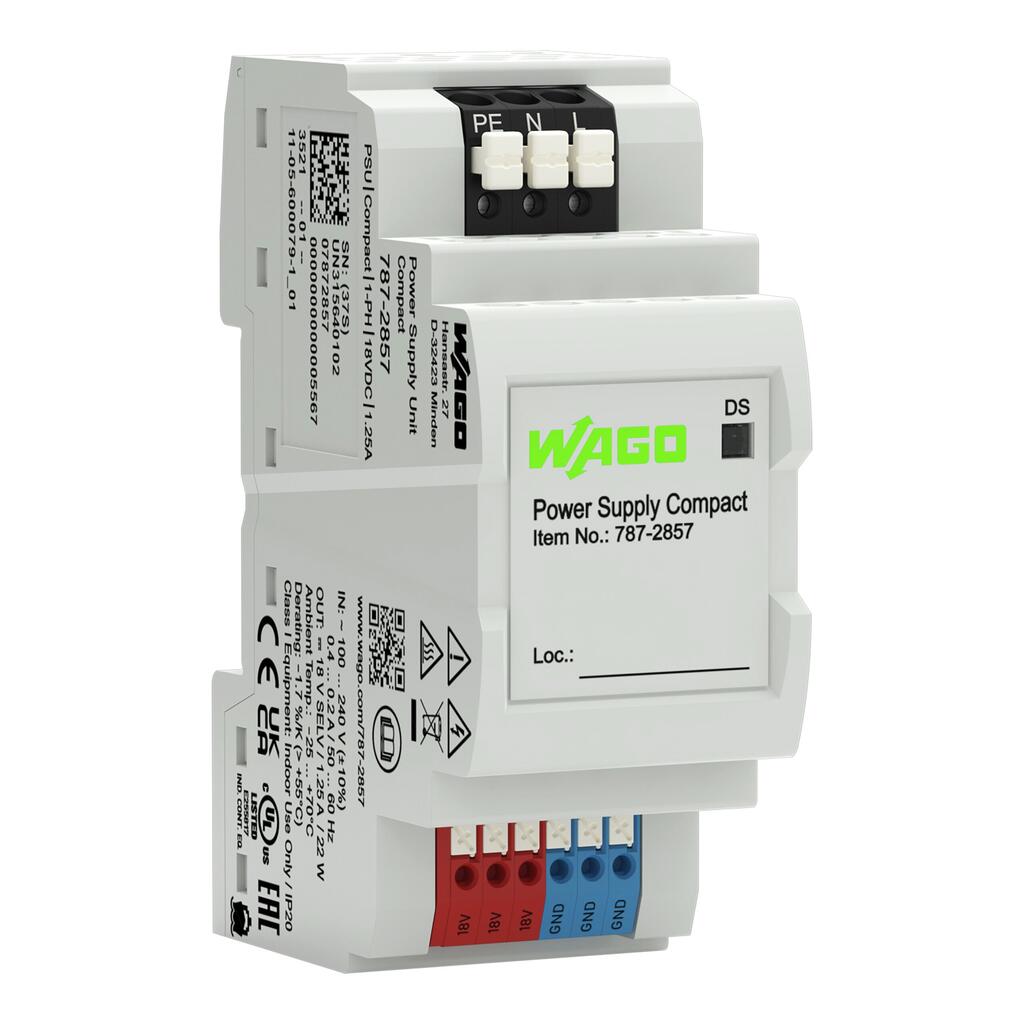

Açıklama

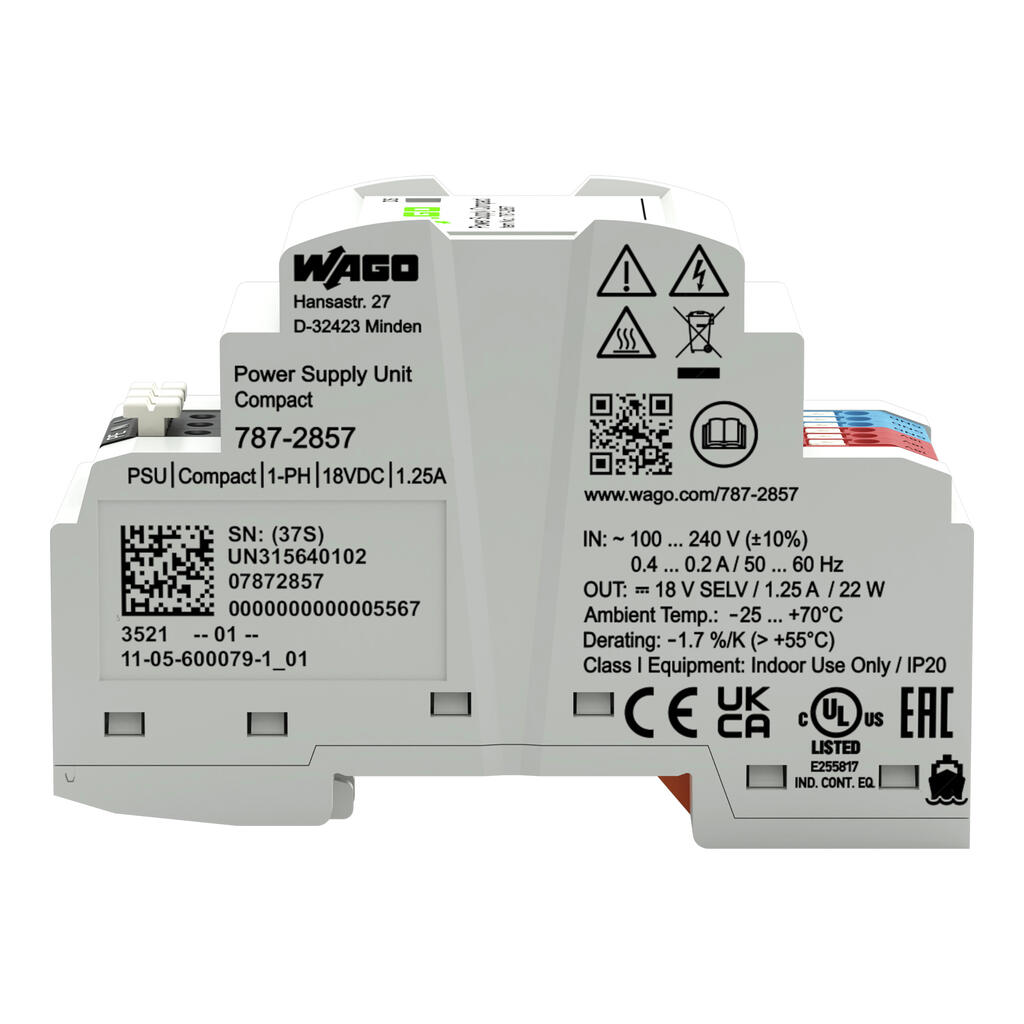

Technical Data
Input
| Phases | 1 |
| Nominal input voltage U i nom | 1 x AC 100 … 240 V |
| Input voltage range | 1 x AC 100 … 264 V |
| Nominal mains frequency range | 50 … 60 Hz |
| Input current I i | ≤ 0,4 A (100 VAC); ≤ 0,2 A (240 VAC) |
| Inrush current | ≤ 24 A (NTC) |
| Mains failure hold-up time | ≥ 95 ms (230 VAC) |

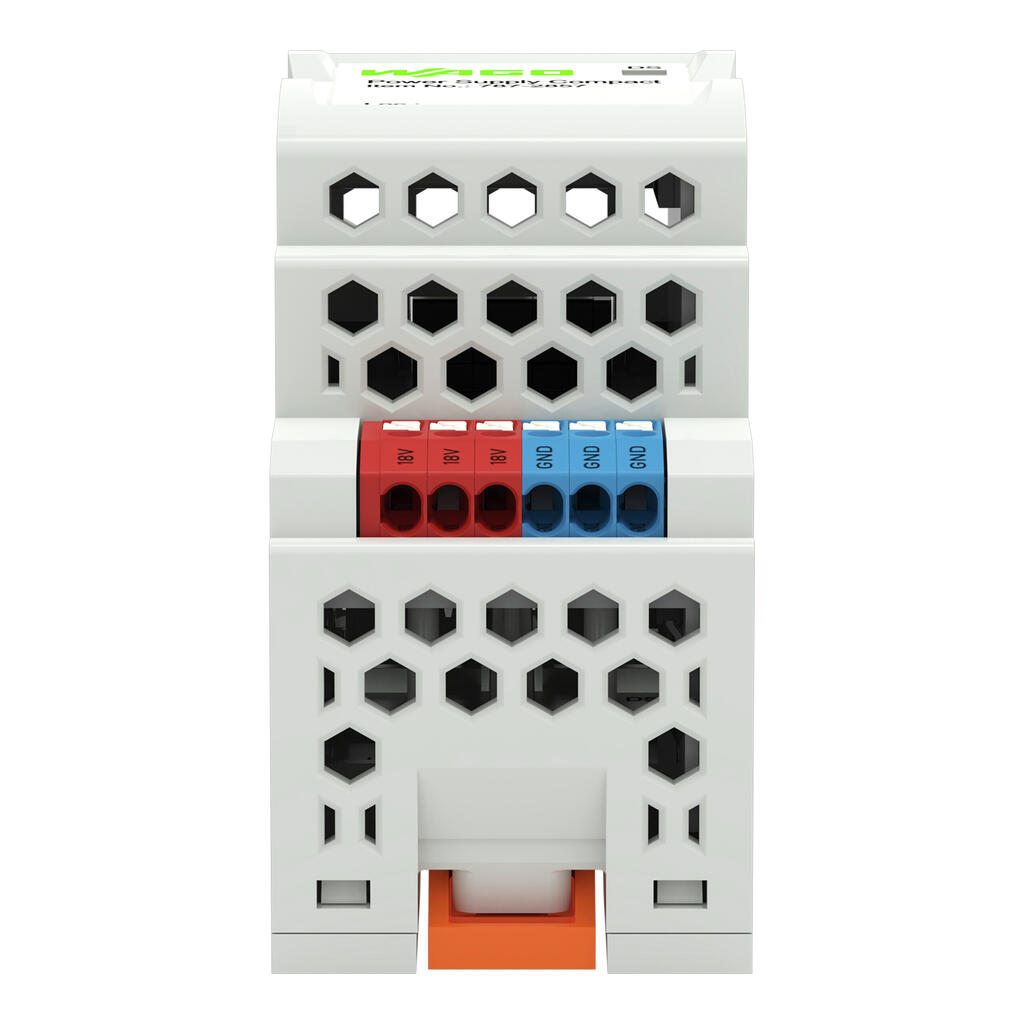

Output
| Nominal output voltage U o nom | DC 18 V (SELV) |
| Nominal output current I o nom | 1,25 A (18 VDC) |
| Nominal output power | 22 W |
| Residual ripple | ≤ 60 mV (tepe-tepe) |
| Aşırı yük davranışı | Geçici kesinti |
Signaling and communication
| Göstergeler | 1 x durum göstergesi LED (yeşil) |
| Çalışma göstergesi | Yeşil LED (Uo) |
Verim/Güç Kayıpları
| Güç kaybı P V | ≤ 0,5 W (230 VAC; no load); ≤ 4 W (230 VAC; nominal yük) |
| Max. power loss P v max. | 5 W (110 VAC / 24 VDC; 1,35 A) |
| Efficiency | 88 % |
Sigorta Koruması
| Dahili sigorta | T 1,25 A / 250 VAC |
| Harici sigorta | 16 A (ABD / Kanada için: 15 A) |
Safety and protection
| Isolation voltage (pri.-sec., AC) | 3.920 V |
| Isolation voltage (pri.-PE, AC) | 2.470 V |
| Insulation voltage (SEC-GND) | DC 0,5 V |
| Koruma sınıfı | I |
| Koruma sınıfı | IP20; per EN 60529 |
| Aşırı gerilim kategorisi | III (≤ 2000 m a. s.l.); II (> 2000 m a. s.l.) |
| Kirlilik derecesi | 2 |
| Overvoltage protection, secondary | ≤ 32 VDC (hata durumunda) |
| Kısa devre koruması | Evet |
| Yüksüz emniyeti | Evet |
| Paralel çalışma | Evet |
| Series connection | Evet |
| MTBF | 2,500,000 h (EN/IEC 61709'e göre +40 C'de) |

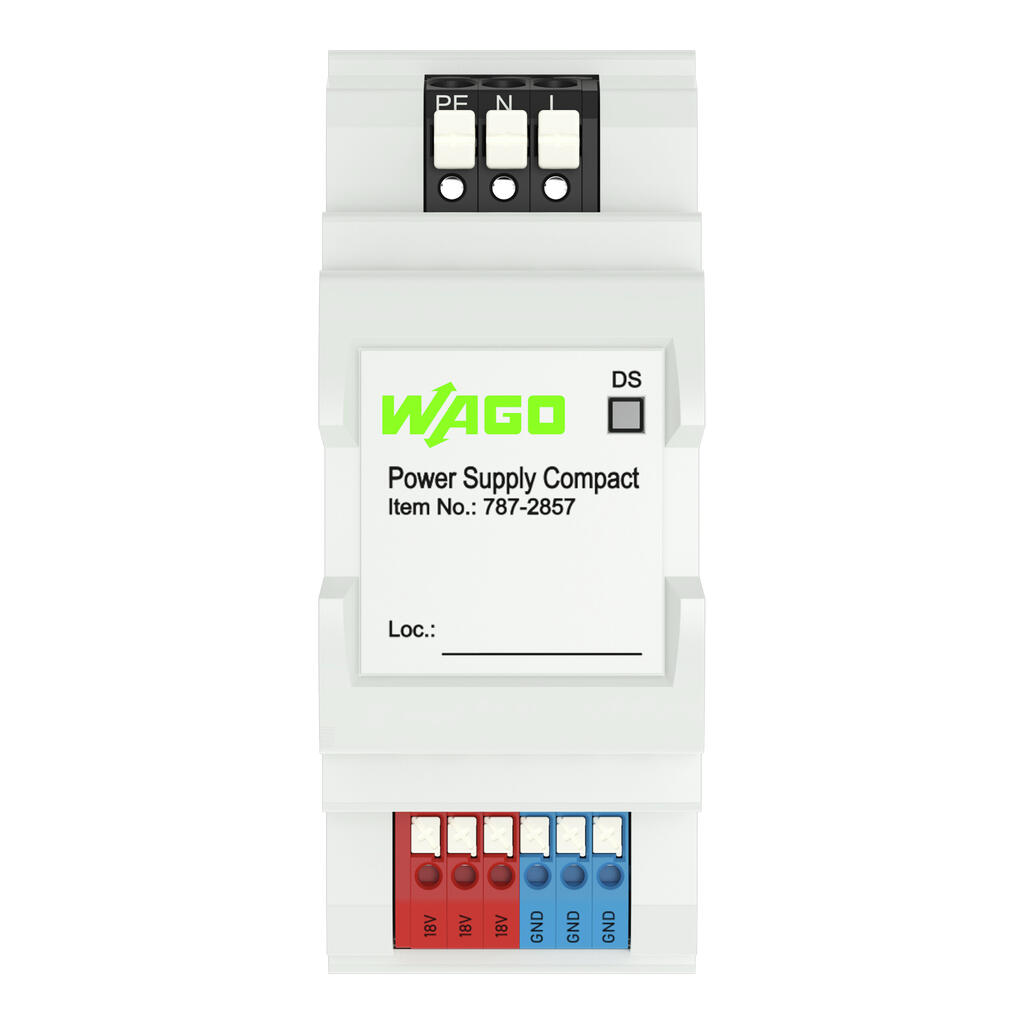

Bağlantı verisi
| Connection type (1) | Giriş |
| Bağlantı teknolojisi | İtmeli CAGE CLAMP ® |
| WAGO terminal | WAGO 804 Serisi |
| Tek damarlı boylar | 0,25 … 2,5 mm² / 20 … 12 AWG |
| İnce bükümlü kablolar | 0,25 … 2,5 mm² / 22 … 12 AWG |
| Sıyırma uzunluğu | 10 … 11 mm / 0.39 … 0.43 inches |
| Connection type (2) | Çıkış |
| Bağlantı tipi 2 | İtmeli CAGE CLAMP ® |
| WAGO terminal 2 | WAGO 805 Series |
| tek damarlı, bağlanabilir | 0,2 … 1,5 mm² / 24 … 16 AWG |
| ince bükümlü, bağlanabilir | 0,2 … 1,5 mm² / 24 … 16 AWG |
| Sıyırma uzunluğu | 9 … 10 mm / 0.35 … 0.39 inches |
| Max. line length | 30 m |
Geometrical Data
| Width | 36 mm / 1.417 inches |
| Height | 90 mm / 3.543 inches |
| Depth | 62 mm / 2.441 inches |
| Depth | 55 mm / 2.165 inches |
Mekanik Veri
| Montaj | DIN-35 ray |
Material Data
| UL 94'e göre tutuşabilirlik değeri | V0 |
| Ağırlık | 120 g |
Environmental Requirements
| Surrounding air (operating) temperature | -25 … +70 °C (Nominal montaj konumu; -20 … +55 C (herhangi bir montaj konumunda)) |
| Surrounding air (storage) temperature | -40 … +85 °C |
| Relative humidity | 5 … 96 % (yoğunlaşmaya izin verilmez) |
| Kapasite düşüşü | −1.7 %/K (> 55 °C) |
| Max. operating altitude | 5000 m |
Standartlar ve Spesifikasyonlar
| Uygunluk işareti | CE |
| Standartlar/spesifikasyonlar | EN 61204-3 EN 61010-1 EN 61010-2-201 cULus 61010-1 cULus 61010-2-201 DNV |
Ticari Veri
| Pack. unit | 1 Adet |
| SAP tesis 01'den menşei | CN |
| GTIN | 4066966241730 |
| SAP tesis 01'den gümrük tarifesi no. | 85044083900 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
