Açıklama
Technical Data
Input
| Phases | 1 |
| Nominal input voltage U i nom | 1 x AC 100 … 240 V; DC 140 … 300 V |
| Input voltage range | 1 x AC 90 … 264 V; DC 130 … 300 V |
| Nominal mains frequency range | 50 … 60 Hz; 0 Hz |
| Input current I i | ≤ 0,3 A (230 VAC) |
| Inrush current | ≤ 25 A |
| Power factor correction (PFC) | Pasif |
| Mains failure hold-up time | ≥ 20 ms (230 VAC) |
Output
| Nominal output voltage U o nom | DC 24 V (SELV) |
| Output voltage range | DC 22 … 28,8 V (ayarlanabilir) |
| Nominal output current I o nom | 1,3 A (24 VDC) |
| Residual ripple | ≤ 100 mV (tepe-tepe) |
| Akım sınırlaması | 1.5 x I o nom (tip) |
| Aşırı yük davranışı | Geçici kesinti |
Signaling and communication
| Çalışma göstergesi | Yeşil LED (24 V OK) |
Verim/Güç Kayıpları
| Güç kaybı P V | ≤ 4,9 W |
| Max. power loss P v max. | 7 W (90 VAC / 24 VDC; 1,3 A) |
| Efficiency | 83 % |
Sigorta Koruması
| Dahili sigorta | T 2 A / 250 VAC |
| External fuse (required) | DC giriş voltajı için harici bir DC sigorta gereklidir. |
| Harici sigorta | Devre kesici: C10 veya B10 Circuit breaker: C10 or B10 |
Safety and protection
| Insulation voltage (SEC-GND) | DC 0,7 kV |
| Koruma sınıfı | I |
| Koruma sınıfı | IP20; per EN 60529 |
| Kirlilik derecesi | 2 |
| Transient protection, primary | Varistör |
| Overvoltage protection, secondary | Dahili koruyucu devre ≤ 40 VDC (hata durumunda) |
| Kısa devre koruması | evet (geçici kesinti) |
| Yüksüz emniyeti | Evet |
| Paralel çalışma | hayır |
| Series connection | Evet |
Bağlantı verisi
| Connection type (1) | giriş/çıkış |
| Bağlantı teknolojisi | CAGE CLAMP® |
| WAGO terminal | WAGO 231 Serisi |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 12 AWG |
| İnce bükümlü kablolar | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
| Not (iletken kesiti) | 12 AWG: THHN, THWN |

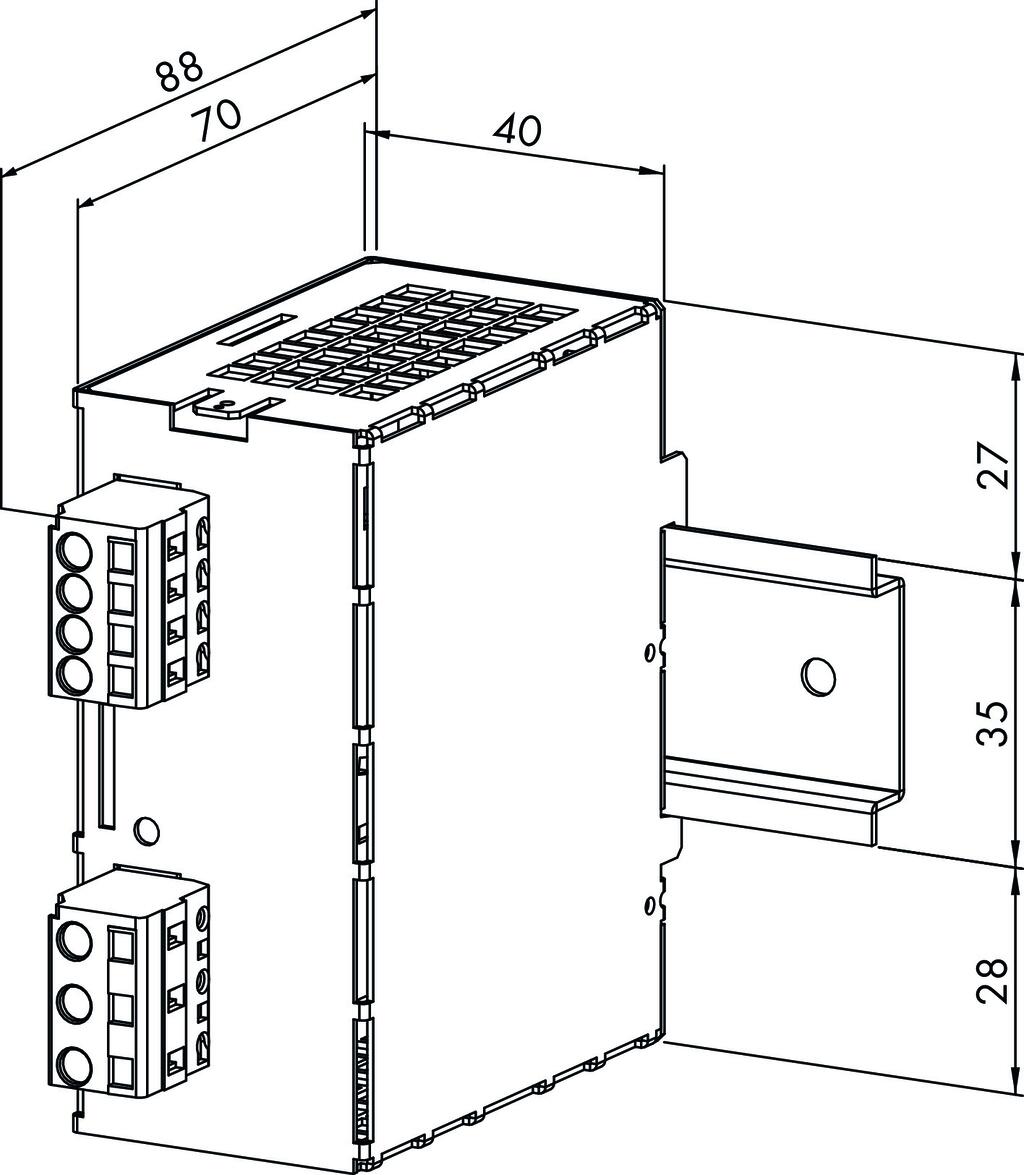

Geometrical Data
| Width | 40 mm / 1.575 inches |
| Height | 95 mm / 3.74 inches |
| Depth | 90 mm / 3.543 inches |
Mekanik Veri
| Montaj | DIN-35 ray |
Material Data
| Ağırlık | 300 g |
Environmental Requirements
| Surrounding air (operating) temperature | -10 … +70 °C |
| Surrounding air (storage) temperature | -25 … +85 °C |
| Relative humidity | 30 … 85 % (yoğunlaşmaya izin verilmez) |
| Kapasite düşüşü | % -3 / K (>50 °C) |
| İklim kategorisi | 3K3 (EN 60721'e göre) |
Standartlar ve Spesifikasyonlar
| Uygunluk işareti | CE |
| Standartlar/spesifikasyonlar | EN 60950-1 EN 61204-3 UL 60950 UL 508 DNV |
Ticari Veri
| Product Group | 6 (INTERFACE ELECTRONIC) |
| eCl@ss 10.0 | 27-04-07-01 |
| eCl@ss 10.0 | 27-04-07-01 |
| ETIM 8.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4045454435134 |
| SAP tesis 01'den gümrük tarifesi no. | 85044083900 |
| End of Sale | 2022-09-01 |
| End of Production | 2022-09-07 |
| End of Delivery | 2023-02-28 |
| End of Service and Repair | 2025-02-28 |
