Technical Data
Input
| Phases | 1 |
| Nominal input voltage U i nom | AC/DC 100 … 240 V |
| Input voltage range | AC/DC 90 … 265 V |
| Nominal mains frequency range | 47 … 63,6 Hz; 0 Hz |
| Input current I i | ≤ 0,5 A (250 VAC); ≤ 1,1 A (100 VAC) |
| Inrush current | ≤ 9 A |
| Power factor | ≥ 0,98 |
| Power factor correction (PFC) | Aktif |
| Mains failure hold-up time | ≥ 45 ms |
Output
| Nominal output voltage U o nom | DC 24 V |
| Output voltage range | ±2 % |
| Nominal output current I o nom | 4 A |
| Nominal output power | 96 W |
| Residual ripple | ≤ 100 mV (tepe-tepe); ≤ 20 mV (rms) |
| Aşırı yük davranışı | Sabit akım |
| PowerBoost | DC 6 A (5 s; Gerilim düşümü dışında) |
Signaling and communication
| Göstergeler | 1 x LED DC OK (yeşil) 1 x Aşırı Yük LED'i (kırmızı) |
| Çalışma göstergesi | Yeşil LED (24 VDC OK) Kırmızı LED (aşırı yük) |
Verim/Güç Kayıpları
| Güç kaybı P V | ≤ 1 W; ≤ 7,9 W (Nominal yük) |
| Efficiency | 92,3 % ( 230 VAC) |
Sigorta Koruması
| Dahili sigorta | T 6,3 A |
| Harici sigorta | Devre kesici: 4… 20 A; Karakteristik: C Bina tesisatlarında T 20 A Circuit breakers 4 … 20 A, characteristic: C T 20 A in building installations |
Safety and protection
| Koruma sınıfı | I |
| Koruma sınıfı | IP67 |
| Overvoltage protection, secondary | ≤ 30 VDC (IEC 611312 e göre) |
| Kısa devre koruması | evet |
| Paralel çalışma | Max. 3 cihaz |
| Series connection | Max. 2 cihaz |
| MTBF | 960,000 h |

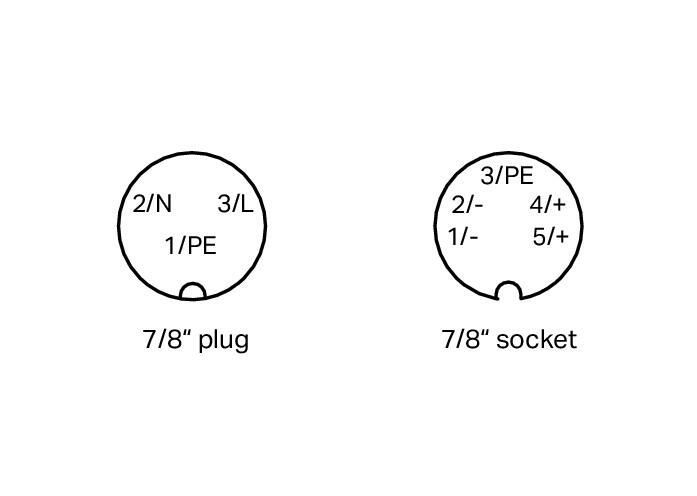

Bağlantı verisi
| Connection type (1) | Giriş |
| Bağlantı teknolojisi | 7/8 "; 3 kutuplu fiş |
| Connection type (2) | Çıkış |
| Bağlantı tipi 2 | 7/8 "; 5 kutuplu soket |
Geometrical Data
| Width | 111 mm / 4.37 inches |
| Height | 141 mm / 5.55 inches |
| Depth | 54 mm / 2.123 inches |
Mekanik Veri
| Montaj | Vidalı montaj |
Material Data
| Ağırlık | 1100 g |
Environmental Requirements
| Surrounding air (operating) temperature | -40 … +85 °C |
| Surrounding air (storage) temperature | -40 … +85 °C |
| Relative humidity | 4 … 100 % |
| Kapasite düşüşü | -3.84 W/K (> 60 °C) |
| İklim kategorisi | 4K6 (EN 60721'e göre) |
Standartlar ve Spesifikasyonlar
| Uygunluk işareti | CE |
| Standartlar/spesifikasyonlar | EN 61010-1 EN 61010-2-201 EN 61204 UL 508 |
Ticari Veri
| eCl@ss 10.0 | 27-04-07-01 |
| eCl@ss 10.0 | 27-04-07-01 |
| ETIM 8.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | CZ |
| GTIN | 4055143644877 |
| SAP tesis 01'den gümrük tarifesi no. | 85044083900 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
