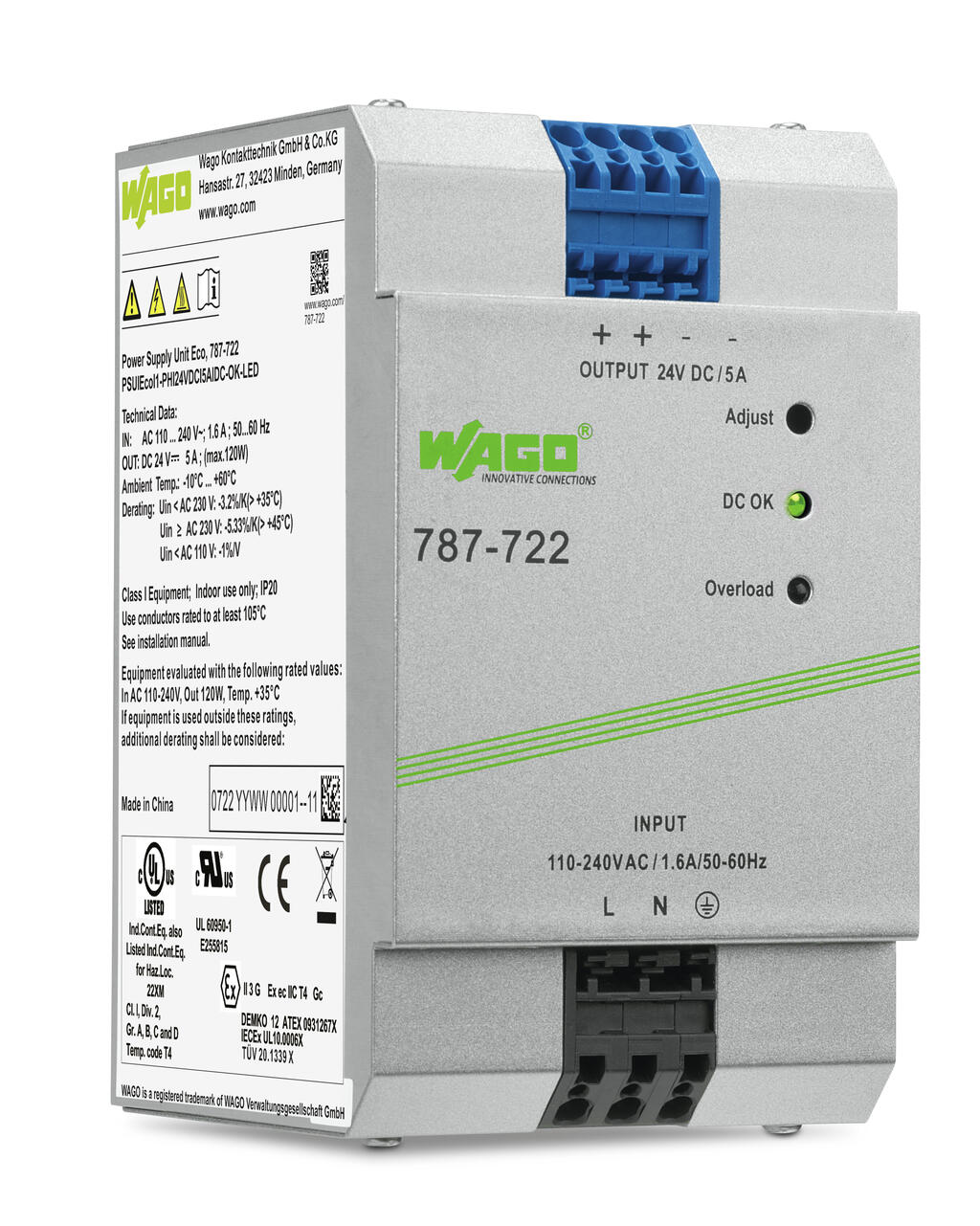

Technical Data
Input
| Phases | 1 |
| Nominal input voltage U i nom | 1 x AC 110 … 240 V 1 x AC 110 … 240 V |
| Input voltage range | 1 x AC 90 … 264 V; DC 90 … 373 V |
| Nominal mains frequency range | 47 … 63 Hz; 0 Hz |
| Input current I i | ≤ 1 A (230 VAC); ≤ 2 A ( 115 VAC) |
| Inrush current | ≤ 30 A |
| Power factor | ≥ 0,94 ( 230 VAC); ≥ 0,98 ( 115 VAC) |
| Power factor correction (PFC) | Aktif |
| Mains failure hold-up time | ≥ 20 ms (230 VAC) |
Output
| Nominal output voltage U o nom | DC 24 V (SELV) |
| Output voltage range | DC 22 … 28 V (ayarlanabilir) |
| Nominal output current I o nom | 5 A (24 VDC) |
| Nominal output power | 120 W |
| Residual ripple | ≤ 100 mV (tepe-tepe) |
| Aşırı yük davranışı | Sabit güç (aşırı yük aralığında: 1,15 … 1,4 x Io ); Kısa devre durumunda kapatma ve otomatik yeniden başlatma |
Signaling and communication
| Göstergeler | 1 x LED DC OK (yeşil) 1 x Aşırı Yük LED'i (kırmızı) |
| Çalışma göstergesi | Yeşil LED (24 VDC OK) Kırmızı LED (aşırı yük) |
Verim/Güç Kayıpları
| Güç kaybı P V | ≤ 19,5 W (230 VAC; nominal yük) |
| Max. power loss P v max. | 23,5 W (110 VAC / 24 VDC; 5,5 A) |
| Efficiency | 86 % ( 230 VAC) |
Sigorta Koruması
| Dahili sigorta | F 3,15 A / 250 VAC |
| External fuse (required) | DC giriş voltajı için harici bir DC sigorta gereklidir. |
| Harici sigorta | Devre kesici: 10 A, 16 A; Açma karakteristiği: B veya C Circuit breakers 10 A, 16 A, characteristic: B or C |
Safety and protection
| Insulation voltage (SEC-GND) | DC 0,7 kV |
| Koruma sınıfı | I |
| Koruma sınıfı | IP20; per EN 60529 |
| Aşırı gerilim kategorisi | II |
| Kirlilik derecesi | 2 |
| Transient protection, primary | Varistör |
| Kısa devre koruması | evet |
| Yüksüz emniyeti | Evet |
| Paralel çalışma | evet |
| Series connection | Evet |
| MTBF | 480,000 h (IEC 61709'e göre) |

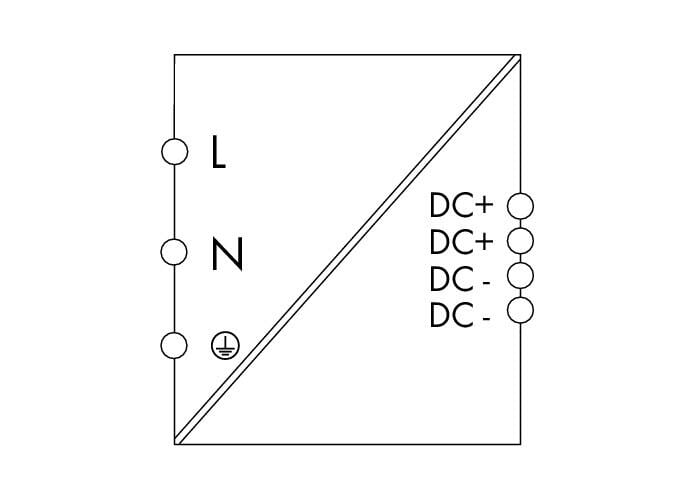

Bağlantı verisi
| Connection type (1) | giriş/çıkış |
| Bağlantı teknolojisi | CAGE CLAMP® |
| WAGO terminal | WAGO 745 Serisi |
| Tek damarlı boylar | 0,08 … 4 mm² / 28 … 12 AWG |
| İnce bükümlü kablolar | 0,08 … 4 mm² / 28 … 12 AWG |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
| Not (iletken kesiti) | 12 AWG: THHN, THWN |
Geometrical Data
| Width | 75 mm / 2.953 inches |
| Height | 92 mm / 3.622 inches |
| Depth | 136 mm / 5.354 inches |
Mekanik Veri
| Montaj | DIN-35 ray |
Material Data
| Yangın yükü | 4,8 MJ |
| Ağırlık | 850 g |
Environmental Requirements
| Surrounding air (operating) temperature | -10 … +60 °C |
| Surrounding air (storage) temperature | -25 … +85 °C |
| Relative humidity | ≤ 95% (yoğunlaşmaya izin verilmez) |
| Kapasite düşüşü | -%5,33 / K ( 230V AC'de > 45 °C) |
| İklim kategorisi | 3K3 (EN 60721'e göre) |
Standartlar ve Spesifikasyonlar
| Uygunluk işareti | CE |
| Standartlar/spesifikasyonlar | EN 62368-1 EN 61204-3 cURus 60950-1 cULus 508 ANSI/ISA 12.12.01 (Class I Div. 2) ATEX IEC Ex SEMI F47 |
Ticari Veri
| Product Group | 6 (INTERFACE ELECTRONIC) |
| eCl@ss 10.0 | 27-04-07-01 |
| eCl@ss 10.0 | 27-04-07-01 |
| ETIM 8.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | CN |
| GTIN | 4045454908188 |
| SAP tesis 01'den gümrük tarifesi no. | 85044083900 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
| SCIP notification number (Bulgaria) | c5cda720-be2e-42e5-9f2a-5ee3811607c4 |
| SCIP notification number (Czech Republic) | 36f49618-4b21-4699-af60-f1fc5941c014 |
