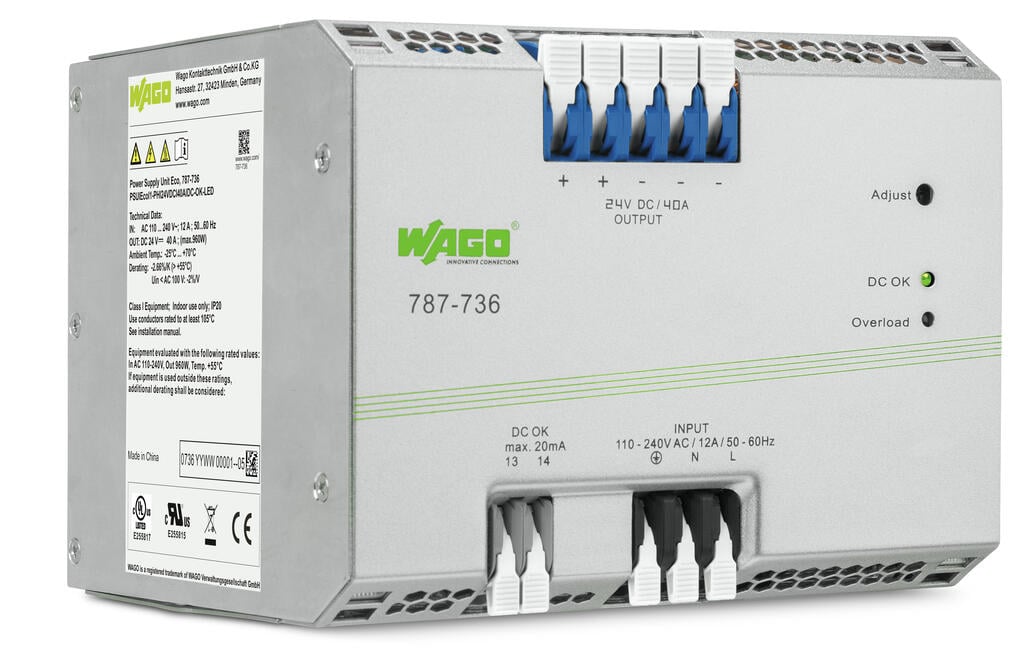

Açıklama
Technical Data
Input
| Phases | 1 |
| Nominal input voltage U i nom | 1 x AC 110 … 240 V |
| Input voltage range | 1 x AC 90 … 264 V; DC 130 … 373 V |
| Input voltage derating | -2 %/V (< 100 VAC) |
| Nominal mains frequency range | 47 … 63 Hz; 0 Hz |
| Input current I i | ≤ 6 A (230 VAC); ≤ 12 A ( 115 VAC) |
| Inrush current | ≤ 30 A |
| Power factor | ≥ 0,94 ( 230 VAC); ≥ 0,98 ( 115 VAC) |
| Power factor correction (PFC) | Aktif |
| Mains failure hold-up time | ≥ 17 ms (230 VAC) |
Output
| Nominal output voltage U o nom | DC 24 V (SELV) |
| Output voltage range | DC 22 … 28 V (ayarlanabilir) |
| Nominal output current I o nom | 40 A (24 VDC) |
| Nominal output power | 960 W |
| Residual ripple | ≤ 100 mV (tepe-tepe) |
| Aşırı yük davranışı | Sabit güç (aşırı yük aralığında: 1,15 … 1,4 x Io ); Kısa devre durumunda kapatma ve otomatik yeniden başlatma |
Signaling and communication
| Göstergeler | 1 x LED DC OK (yeşil) 1 x Aşırı Yük LED'i (kırmızı) |
| Çalışma göstergesi | Yeşil LED (24 VDC OK) Kırmızı LED (aşırı yük) |
Verim/Güç Kayıpları
| Güç kaybı P V | ≤ 107 W (230 VAC; nominal yük) |
| Efficiency | 90 % |
Sigorta Koruması
| Dahili sigorta | T 20 A / 250 VAC |
| External fuse (required) | DC giriş voltajı için harici bir DC sigorta gereklidir. |
| Harici sigorta | Devre kesici: 13 A, 16 A, 20 A; Açma karakteristiği: B veya C Circuit breakers 13 A, 16 A, 20 A, characteristic: B or C |
Safety and protection
| Insulation voltage (SEC-GND) | DC 0,7 kV |
| Koruma sınıfı | I |
| Koruma sınıfı | IP20; per EN 60529 |
| Aşırı gerilim kategorisi | II |
| Kirlilik derecesi | 2 |
| Transient protection, primary | Varistör |
| Kısa devre koruması | evet |
| Yüksüz emniyeti | Evet |
| Paralel çalışma | evet |
| Series connection | Evet |
| MTBF | 250.000 h (IEC 61709'a göre) |
Bağlantı verisi
| Connection type (1) | Giriş/göstergeler |
| Bağlantı teknolojisi | CAGE CLAMP® |
| WAGO terminal | WAGO 2706 Serisi |
| Tek damarlı boylar | 0,5 … 6 mm² / 20 … 10 AWG |
| İnce bükümlü kablolar | 0,5 … 6 mm² / 20 … 10 AWG |
| Sıyırma uzunluğu | 11 … 12 mm / 0.43 … 0.47 inches |
| Connection type (2) | Çıkış |
| Bağlantı tipi 2 | CAGE CLAMP® |
| WAGO terminal 2 | WAGO 2716 Serisi |
| tek damarlı, bağlanabilir | 1,5 … 16 mm² / 16 … 6 AWG |
| ince bükümlü, bağlanabilir | 1,5 … 16 mm² / 16 … 6 AWG |
| Sıyırma uzunluğu | 12 … 13 mm / 0.47 … 0.51 inches |
Geometrical Data
| Width | 170 mm / 6.69 inches |
| Height | 136 mm / 5.354 inches |
| Depth | 150 mm / 5.91 inches |
Mekanik Veri
| Montaj | DIN-35 ray |
Material Data
| Ağırlık | 74,1 g |
Environmental Requirements
| Surrounding air (operating) temperature | -25 … +70 °C |
| Surrounding air (storage) temperature | -40 … +85 °C |
| Relative humidity | ≤ 95% (yoğunlaşmaya izin verilmez) |
| Kapasite düşüşü | -%2,66 / K (> 55 °C); -%2 / V (V e < 100 VAC) |
| İklim kategorisi | 3K3 (EN 60721'e göre) |
Standartlar ve Spesifikasyonlar
| Uygunluk işareti | CE |
| Standartlar/spesifikasyonlar | EN 62368-1 EN 61204-3 EN 61000-6-2 EN 61000-6-3 UL 60950-1 UL 508 SEMI F47 |
Ticari Veri
| Product Group | 6 (INTERFACE ELECTRONIC) |
| eCl@ss 10.0 | 27-04-07-01 |
| eCl@ss 10.0 | 27-04-07-01 |
| ETIM 8.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | CN |
| GTIN | 4050821748250 |
| SAP tesis 01'den gümrük tarifesi no. | 85044083900 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,With Exemption |
| RoHS Exemption | 6(c) 7(a) 7(c)-I 7(c)-II |
| SCIP notification number (Bulgaria) | a62607a7-2856-4d66-af7d-40c67b37a0f5 |
| SCIP notification number (Czech Republic) | 6a5b31a3-c7f4-42d8-9112-e5ab02ad13dd |
