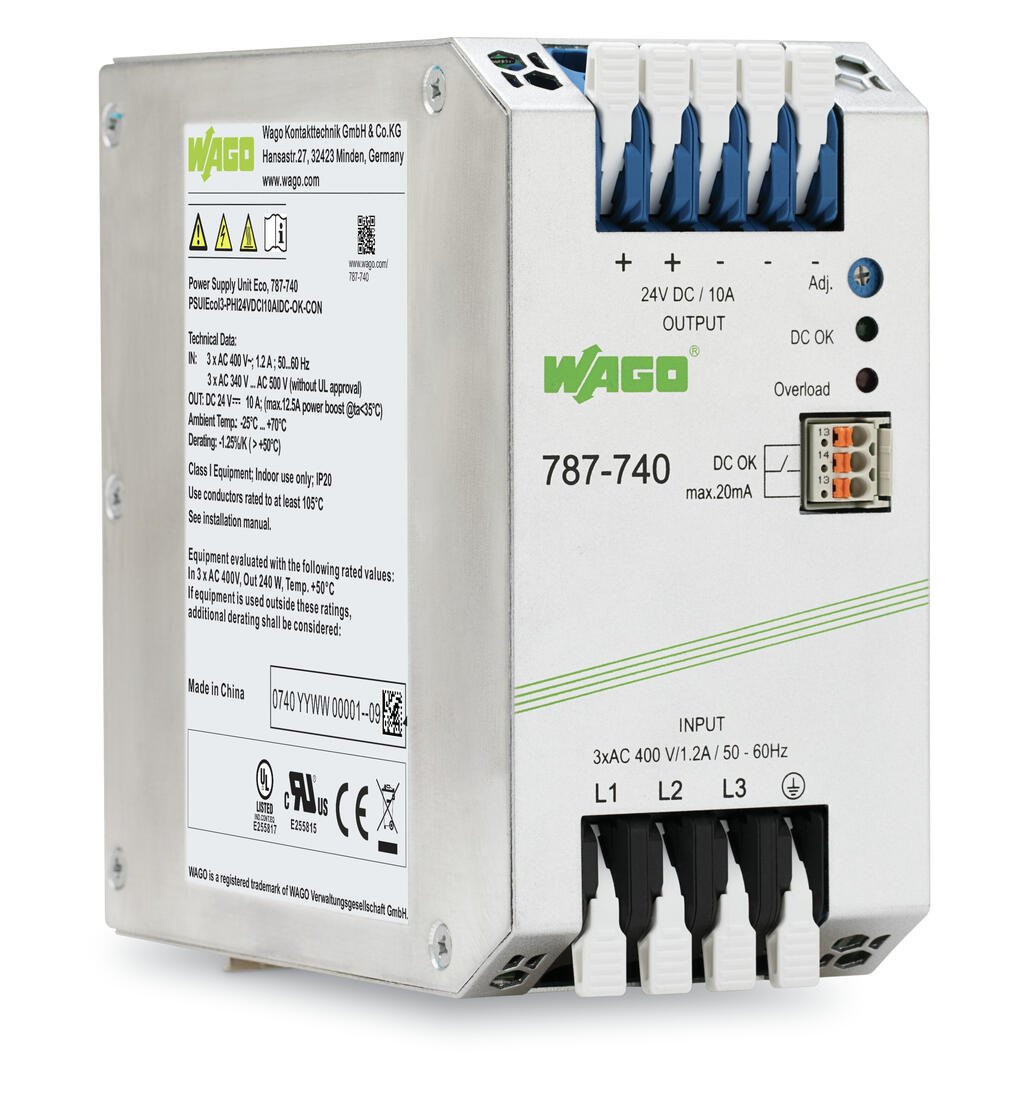

Açıklama
Technical Data
Input
| Phases | 2 / 3 |
| Nominal input voltage U i nom | (2 / 3) x AC 400 … 500 V |
| Input voltage range | (2 / 3) x AC 360 … 575 V; DC 500 … 650 V |
| Nominal mains frequency range | 47 … 63 Hz; 0 Hz |
| Input current I i | ≤ 3 x 1,2 A (400 VAC; 10 ADC) |
| Inrush current | ≤ 25 A |
| Power factor | ≥ 0,5 |
| Power factor correction (PFC) | Pasif |
| Mains failure hold-up time | ≥ 17 ms (3 x 400 VAC) |
Output
| Nominal output voltage U o nom | DC 24 V (SELV) |
| Output voltage range | DC 22 … 28 V (ayarlanabilir) |
| Nominal output current I o nom | 10 A (24 VDC) |
| Nominal output power | 240 W |
| Residual ripple | ≤ 100 mV (tepe-tepe) |
| Aşırı yük davranışı | Sabit güç (aşırı yük aralığında: 1,15 … 1,4 x Io ); Kısa devre durumunda kapatma ve otomatik yeniden başlatma |
Signaling and communication
| Göstergeler | 1 x LED DC OK (yeşil) 1 x Aşırı Yük LED'i (kırmızı) |
| Çalışma göstergesi | Yeşil LED (Uo) Kırmızı LED (aşırı yük) |
Verim/Güç Kayıpları
| Güç kaybı P V | ≤ 32,5 W |
| Max. power loss P v max. | 36 W |
| Efficiency | 89 % |
Sigorta Koruması
| Dahili sigorta | 3 x T 2 A / 250 VAC |
| External fuse (required) | DC giriş voltajı için harici bir DC sigorta gereklidir. |
| Harici sigorta | 3 x devre kesici ≥ 6 A; Açma karakteristiği: B veya C Alternatif: motor devre kesici 3 x circuit breakers ≥ 6 A, characteristic: B or C or motor circuit breakers |
Safety and protection
| Insulation voltage (SEC-GND) | DC 0,7 kV |
| Koruma sınıfı | I |
| Koruma sınıfı | IP20; per EN 60529 |
| Aşırı gerilim kategorisi | II |
| Kirlilik derecesi | 2 |
| Transient protection, primary | Varistör |
| Kısa devre koruması | evet |
| Yüksüz emniyeti | Evet |
| Paralel çalışma | evet |
| Series connection | Evet |
| MTBF | 250.000 h (IEC 61709'a göre) |
Bağlantı verisi
| Connection type (1) | giriş/çıkış |
| Bağlantı teknolojisi | CAGE CLAMP® |
| WAGO terminal | WAGO 2706 Serisi |
| Tek damarlı boylar | 0,5 … 6 mm² / 20 … 10 AWG |
| İnce bükümlü kablolar | 0,5 … 6 mm² / 20 … 10 AWG |
| Sıyırma uzunluğu | 11 … 12 mm / 0.43 … 0.47 inches |
| Connection type (2) | Göstergeler |
| Bağlantı tipi 2 | İtmeli CAGE CLAMP ® |
| WAGO terminal 2 | <i>picoMAX</i><sup>® 3</sup>.5, WAGO 2091 Series |
| tek damarlı, bağlanabilir | 0,2 … 1,5 mm² / 24 … 14 AWG |
| ince bükümlü, bağlanabilir | 0,2 … 1,5 mm² / 24 … 14 AWG |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
Geometrical Data
| Width | 65 mm / 2.559 inches |
| Height | 130 mm / 5.118 inches |
| Depth | 130 mm / 5.118 inches |
Mekanik Veri
| Montaj | DIN-35 ray |
Material Data
| Ağırlık | 1265 g |
Environmental Requirements
| Surrounding air (operating) temperature | -25 … +70 °C |
| Surrounding air (storage) temperature | -40 … +85 °C |
| Relative humidity | 10 … 95 % (yoğunlaşmaya izin verilmez) |
| Kapasite düşüşü | -%1,25 / K (> +50 °C; 400 V AC) |
| İklim kategorisi | 3K3 (EN 60721'e göre) |
Standartlar ve Spesifikasyonlar
| Uygunluk işareti | CE |
| Standartlar/spesifikasyonlar | EN 62368-1 EN 61204-3 (Class A) UL 60950-1 UL 508 SEMI F47 |
Ticari Veri
| Product Group | 6 (INTERFACE ELECTRONIC) |
| eCl@ss 10.0 | 27-04-07-01 |
| eCl@ss 10.0 | 27-04-07-01 |
| ETIM 8.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | CN |
| GTIN | 4050821848370 |
| SAP tesis 01'den gümrük tarifesi no. | 85044083900 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,With Exemption |
| RoHS Exemption | 6(c) 7(a) 7(c)-I 7(c)-II |
| SCIP notification number (Bulgaria) | 56f6aa7b-2746-40cb-b879-d3ded107a093 |
| SCIP notification number (Czech Republic) | 036e791d-f09e-4b39-800c-ef86cc678ed0 |
