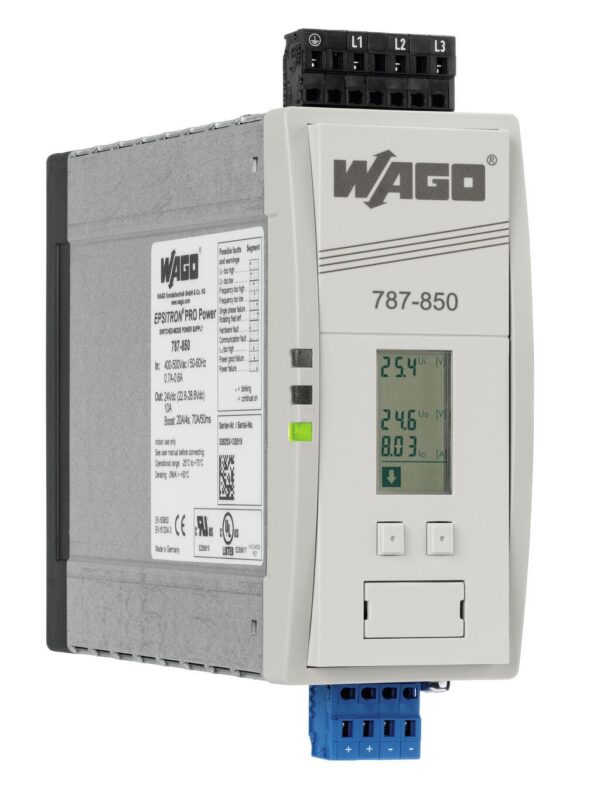

Technical Data
Input
| Phases | 2 / 3 |
| Nominal input voltage U i nom | (2 / 3) x AC 400 … 500 V |
| Input voltage range | (2 / 3) x AC 340 … 550 V; DC 480 … 780 V |
| Nominal mains frequency range | 50 … 60 Hz; 0 Hz |
| Input current I i | ≤ 3 x 0,6 A (340 VAC; 10 ADC) |
| Inrush current | ≤ 30 A |
| Power factor correction (PFC) | Pasif (yazılım / ekran üzerinden ayarlanabilir) |
| Mains failure hold-up time | ≥ 22 ms (3 x 400 VAC) |
Output
| Nominal output voltage U o nom | DC 24 V (SELV) |
| Output voltage range | DC 22,8 … 28,8 V (ayarlanabilir) |
| Nominal output current I o nom | 10 A (24 VDC) |
| Nominal output power | 240 W |
| Residual ripple | ≤ 70 mV (tepe-tepe) |
| Akım sınırlaması | 1.1 x I o nom (tip) |
| Aşırı yük davranışı | Ayarlanabilir (sabit akım/sigorta modu) |
| PowerBoost | DC 20 A (4 s); DC 15 A (16 s) |
| TopBoost | DC 70 A (50 ms) |
Signaling and communication
| Göstergeler | 1 x LED DC OK (yeşil) 1 x Uyarı LED'i (sarı) 1 x Hata LED (kırmızı) LCD 1 x RS-232 arayüzü |
| Çalışma göstergesi | Yeşil LED (DC OK) Sarı LED (uyarı) Kırmızı LED (hata) |
| İletişim | RS-232 Seri Arabirim |
Verim/Güç Kayıpları
| Güç kaybı P V | ≤ 7,8 W; ≤ 19,9 W (Nominal yük) |
| Efficiency | 91,7 % |
Sigorta Koruması
| Dahili sigorta | 3 x T 2,5 A / 440 VAC |
| External fuse (required) | DC giriş voltajı için harici bir DC sigorta gereklidir. |
| Harici sigorta | 3 x devre kesici: 6 A, 10 A, 16 A; Açma karakteristiği: B veya C Alternatif: motor devre kesici; Ayar noktası: 1,6 A; Ayar aralığı: 1,6… 2,5 A 3 x circuit breakers 6 A, 10 A, 16 A, characteristic: B or C or motor circuit breakers, setpoint: 1.6 A, setting range: 1.6 … 2.5 A |
Safety and protection
| Insulation voltage (SEC-GND) | DC 0,7 kV |
| Koruma sınıfı | I |
| Koruma sınıfı | IP20; per EN 60529 |
| Aşırı gerilim kategorisi | II |
| Kirlilik derecesi | 2 |
| Transient protection, primary | Varistör |
| Kısa devre koruması | evet |
| Yüksüz emniyeti | Evet |
| Paralel çalışma | evet |
| Series connection | Evet |
| MTBF | 500.000 h (IEC 61709'a göre) |

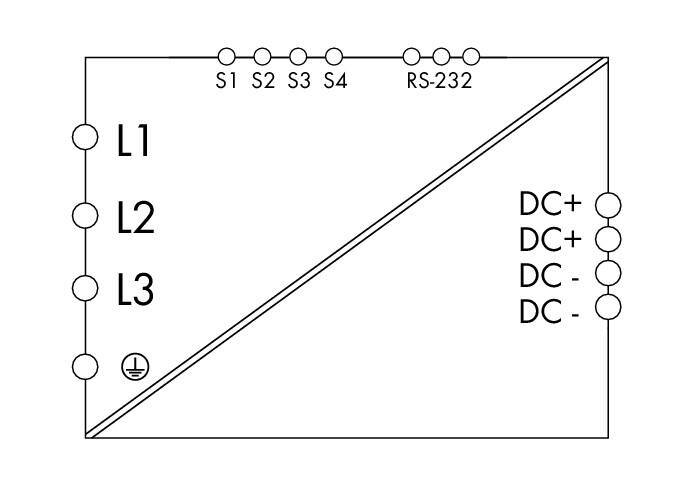

Bağlantı verisi
| Connection type (1) | giriş/çıkış |
| Bağlantı teknolojisi | CAGE CLAMP® |
| WAGO terminal | WAGO 231 Serisi |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 12 AWG |
| İnce bükümlü kablolar | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
| Connection type (2) | Göstergeler |
| Bağlantı tipi 2 | CAGE CLAMP® |
| WAGO terminal 2 | WAGO 733 Series |
| tek damarlı, bağlanabilir | 0,08 … 0,5 mm² / 28 … 20 AWG |
| ince bükümlü, bağlanabilir | 0,08 … 0,5 mm² / 28 … 20 AWG |
| Sıyırma uzunluğu | 5 … 6 mm / 0.2 … 0.24 inches |
Geometrical Data
| Width | 57 mm / 2.244 inches |
| Height | 163 mm / 6.417 inches |
| Depth | 179 mm / 7.047 inches |
| Note on dimensions | Konektörlü yükseklik Height iincluding female connector |
Mekanik Veri
| Montaj | DIN-35 ray |
Material Data
| Ağırlık | 1000 g |
Environmental Requirements
| Surrounding air (operating) temperature | -25 … +70 °C (-40 °C'de cihaz başlama tip testi yapılmıştır) |
| Surrounding air (storage) temperature | -25 … +85 °C |
| Relative humidity | 5 … 96 % (yoğunlaşmaya izin verilmez) |
| Kapasite düşüşü | % -3 / K (>+50 °C) |
| İklim kategorisi | 3K3 (EN 60721'e göre) |
Standartlar ve Spesifikasyonlar
| Uygunluk işareti | CE |
| Standartlar/spesifikasyonlar | EN 61010-1 EN 61010-2-201 EN 61204-3 EN 61558-2-16 UL 60950 UL 508 |
Ticari Veri
| Product Group | 6 (INTERFACE ELECTRONIC) |
| eCl@ss 10.0 | 27-04-07-01 |
| eCl@ss 10.0 | 27-04-07-01 |
| ETIM 8.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4045454909918 |
| SAP tesis 01'den gümrük tarifesi no. | 85044083900 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
