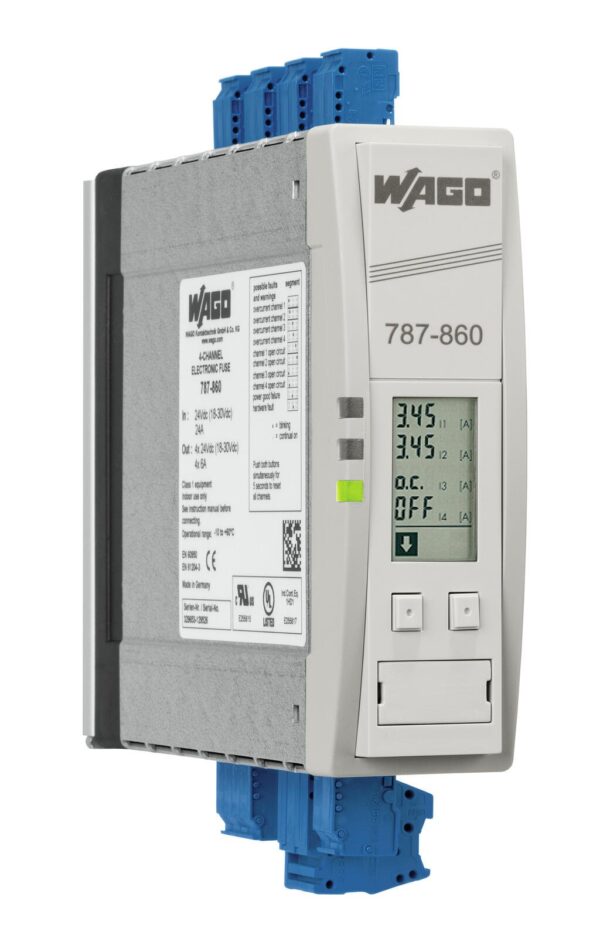

Technical Data
Input
| Nominal input voltage U i nom | DC 24 V |
| Input voltage range | DC 18 … 30 V |
Output
| Total number of channels (module) | 4 |
| Nominal output voltage U o nom | 4 x DC 24 V |
| Output voltage range | DC 18 … 30 V (Ue - Gerilim düşümü) |
| Voltage drop | ≤ 140 mV (6 A) (Giriş (+)) |
| Nominal output current I o nom | 4 x 1 / 2 / 3 / 4 / 5 / 6 A (Her kanal için ayarlanabilir) |
| Trip time | 100 ms … 600 s (Load-dependent; adjustable; preset: 100 s) |
| Switch-on capacity | > 20000 µF |
| Açma davranışı | Zaman gecikmeli kanal değiştirme (her biri 250 ms) |
| Aktif akım sınırlaması | Hayır |
Signaling and communication
| Göstergeler | 1 x LED DC OK (yeşil) 1 x Uyarı LED'i (sarı) 1 x Hata LED (kırmızı) LCD 1 x Uzaktan kumanda girişi 1 x RS-232 arayüzü |
| Çalışma göstergesi | Yeşil LED (tüm kanallar OK) Sarı LED (uyarı) Kırmızı LED (en az bir kanal tetiklendi) |
| İletişim | RS-232 Seri Arabirim |
| Uzaktan giriş | Min. için 18 … 30 VDC darbe ile tüm tetiklenen kanalların yeniden etkinleştirilmesi. 50 ms Min. 50 ms için 18 … 30 V DC pals ile trip eden tüm kanalların devreye alınması |
Verim/Güç Kayıpları
| Güç kaybı P V | ≤ 2 W; ≤ 5,5 W (Nominal yük) |
| Efficiency | 96 % |
Sigorta Koruması
| Dahili sigorta | T 15 A |
Safety and protection
| Koruma sınıfı | III |
| Koruma sınıfı | IP20; per EN 60529 |
| Ters gerilim koruması | Hayır |
| Kirlilik derecesi | 2 |
| Transient protection, primary | bastırıcı diyot |
| Tekli kanalların paralel çalışması | izin verilmez |
| Series connection | hayır |
| MTBF | 500.000 h (IEC 61709'a göre) |
Bağlantı verisi
| Connection type (1) | Giriş (+) |
| Bağlantı teknolojisi | İtmeli CAGE CLAMP ® |
| WAGO terminal | WAGO 831 Serisi |
| Tek damarlı boylar | 0,5 … 10 mm² / 20 … 8 AWG |
| İnce bükümlü kablolar | 0,5 … 10 mm² / 20 … 8 AWG |
| Sıyırma uzunluğu | 13 … 15 mm / 0.51 … 0.59 inches |
| Connection type (2) | Giriş (-)/çıkış/göstergeler |
| Bağlantı tipi 2 | CAGE CLAMP® |
| WAGO terminal 2 | WAGO 231 Serisi |
| tek damarlı, bağlanabilir | 0,08 … 2,5 mm² / 28 … 12 AWG |
| ince bükümlü, bağlanabilir | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
Geometrical Data
| Width | 40 mm / 1.575 inches |
| Height | 171 mm / 6.732 inches |
| Depth | 163 mm / 6.417 inches |
| Note on dimensions | Konektörlü yükseklik Height iincluding pluggable connector |
Mekanik Veri
| Montaj | DIN-35 ray |
Material Data
| Ağırlık | 800 g |
Environmental Requirements
| Surrounding air (operating) temperature | -10 … +60 °C |
| Surrounding air (storage) temperature | -25 … +85 °C |
| Relative humidity | 5 … 96 % (yoğunlaşmaya izin verilmez) |
Standartlar ve Spesifikasyonlar
| Uygunluk işareti | CE |
| Standartlar/spesifikasyonlar | EN 60950 UL 508 EN 61000-6-2 EN 61000-6-3 |
Ticari Veri
| Product Group | 6 (INTERFACE ELECTRONIC) |
| eCl@ss 10.0 | 27-37-18-02 |
| eCl@ss 10.0 | 27-37-18-02 |
| ETIM 8.0 | EC001440 |
| ETIM 8.0 | EC001440 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4045454909888 |
| SAP tesis 01'den gümrük tarifesi no. | 85363010900 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
