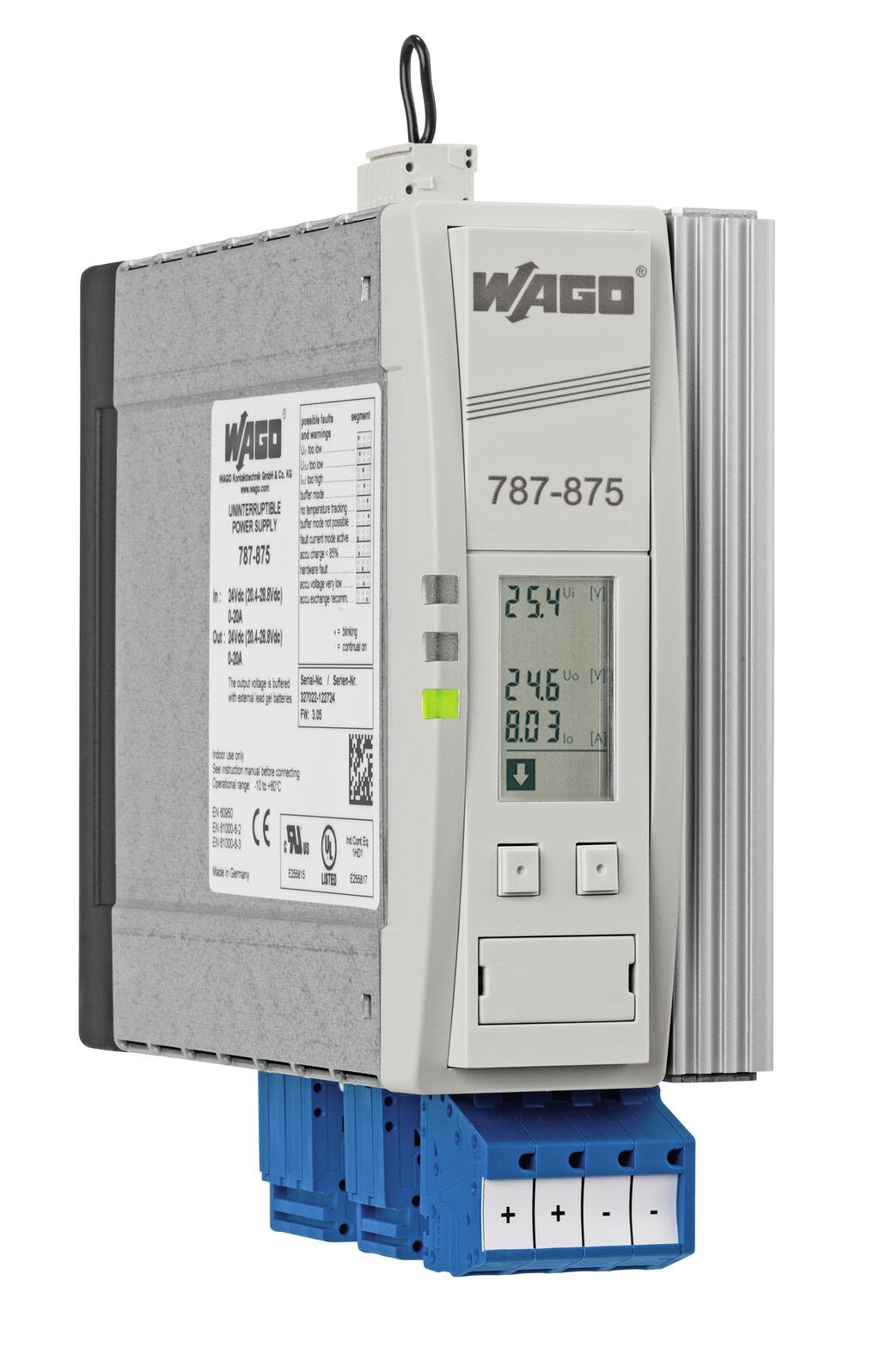

Technical Data
Input
| Nominal input voltage U i nom | DC 24 V |
| Input voltage range | DC 22 … 29 V |
| Nominal mains frequency range | 0 Hz |
| Input current I i | ≤ 0,1 A (Yüksüz); ≤ 1,5 A (Şarj); ≤ 21,5 A |
| Inrush current | ≤ 4 A (Yüksüz) |
Output
| Nominal output voltage U o nom | DC 24 V |
| Output voltage range | U i - 1 VDC (nominal çalışma); 20… 25,5 VDC (ara bellek modu) |
| Nominal output current I o nom | 20 A |
| Akım sınırlaması | 1.1…1.3 x I o nom (tip) |
Energy storage
| Buffer time | 10 s … 10 min veya sürekli (ayarlanabilir) |
| Switch-on threshold (adjustable) | DC 20 … 25,5 V |
| Charging current | ≤ 1 A |
| End-of-charge voltage | DC 26 … 29,5 V (sıcaklık kontrollü; isteğe bağlı sabit ayar) |
| Recommended battery module | 787-871, 787-872, 787-873 |
Signaling and communication
| Göstergeler | 1 x LED DC OK (yeşil) 1 x Uyarı LED'i (sarı) 1 x Hata LED (kırmızı) LCD 1 x RS-232 arayüzü |
| Çalışma göstergesi | Yeşil LED (Uo) Sarı LED (uyarı) Kırmızı LED (hata) |
| İletişim | RS-232 Seri Arabirim |
| Uzaktan giriş | Tampon modunun kapatılması tampon işlemini kapatmak için |
Verim/Güç Kayıpları
| Güç kaybı P V | ≤ 15 W; ≤ 30 W (Nominal yük) |
| Efficiency | 95 % |
Sigorta Koruması
| Dahili sigorta | T 25 A |
Safety and protection
| Koruma sınıfı | III |
| Koruma sınıfı | IP20; per EN 60529 |
| Ters gerilim koruması | Evet |
| Kirlilik derecesi | 2 |
| Paralel çalışma | Evet, maks. Tampon süresini uzatmak için 3 akü modülü (sıcaklık ölçümü değerlendirmesi sadece bir akü modülü ile mümkündür) |
| Series connection | hayır |
| MTBF | 500.000 h (IEC 61709'a göre) |

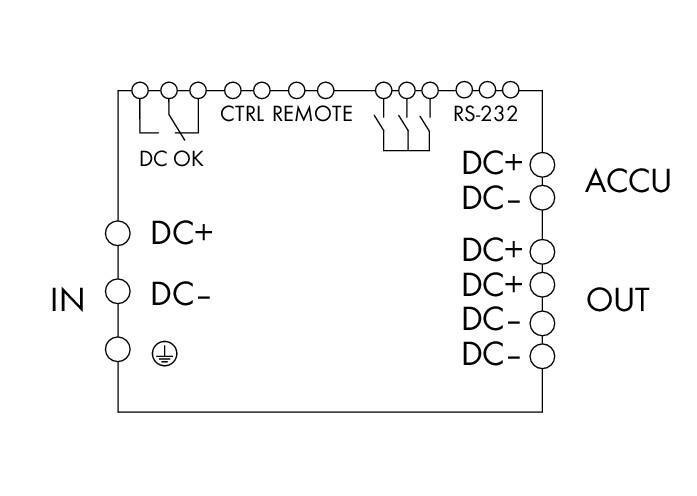

Bağlantı verisi
| Connection type (1) | giriş/çıkış |
| Bağlantı teknolojisi | İtmeli CAGE CLAMP ® |
| WAGO terminal | WAGO 831 Serisi |
| Tek damarlı boylar | 0,5 … 10 mm² / 20 … 8 AWG |
| İnce bükümlü kablolar | 0,5 … 10 mm² / 20 … 8 AWG |
| Sıyırma uzunluğu | 13 … 15 mm / 0.51 … 0.59 inches |
| Connection type (2) | Göstergeler |
| Bağlantı tipi 2 | CAGE CLAMP® |
| WAGO terminal 2 | WAGO 733 Series |
| tek damarlı, bağlanabilir | 0,08 … 0,5 mm² / 28 … 20 AWG |
| ince bükümlü, bağlanabilir | 0,08 … 0,5 mm² / 28 … 20 AWG |
| Sıyırma uzunluğu | 5 … 6 mm / 0.2 … 0.24 inches |
| Max. line length | 3 m (Giriş/çıkış/batarya kontrolü) |
Geometrical Data
| Width | 57 mm / 2.244 inches |
| Height | 171 mm / 6.732 inches |
| Depth | 163 mm / 6.417 inches |
| Note on dimensions | Konektörlü yükseklik Height iincluding pluggable connector |
Mekanik Veri
| Montaj | DIN-35 ray |
Material Data
| Yangın yükü | 0,494 MJ |
| Ağırlık | 1200 g |
Environmental Requirements
| Surrounding air (operating) temperature | -10 … +60 °C |
| Surrounding air (storage) temperature | -25 … +85 °C |
| Relative humidity | 5 … 96 % (yoğunlaşmaya izin verilmez) |
Standartlar ve Spesifikasyonlar
| Uygunluk işareti | CE |
| Standartlar/spesifikasyonlar | EN 60950 UL 60950 UL 508 EN 61000-6-2 EN 61000-6-3 |
Ticari Veri
| Product Group | 6 (INTERFACE ELECTRONIC) |
| eCl@ss 10.0 | 27-04-06-90 |
| eCl@ss 10.0 | 27-04-06-90 |
| ETIM 8.0 | EC000382 |
| ETIM 8.0 | EC000382 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4045454993917 |
| SAP tesis 01'den gümrük tarifesi no. | 85049017000 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
