Açıklama
Notes
| Note | Paralel bağlantı için, lütfen UPS şarj cihazında ve kontrol cihazında akü kapasitesi ayarını "KAPALI" konumuna getirin. |
Technical Data
Input
| Nominal input voltage U i nom | DC 24 V |
Output
| Nominal output voltage U o nom | DC 24 V |
| Nominal output current I o nom | 7,5 A |
Energy storage
| Kapasite | 1,2 Ah |
| Charging current | ≤ 0,3 A |
| End-of-charge voltage | DC 27 V (25 °C) |
Sigorta Koruması
| Dahili sigorta | T 15 A |
Safety and protection
| Koruma sınıfı | III |
| Koruma sınıfı | IP20; per EN 60529 |
| Kirlilik derecesi | 2 |
| Series connection | hayır |
| MTBF | 500.000 h (IEC 61709'a göre) |
| Service life typ. | 5 / 4 / 2 a (20 / 30 / 40 °C) |
Bağlantı verisi

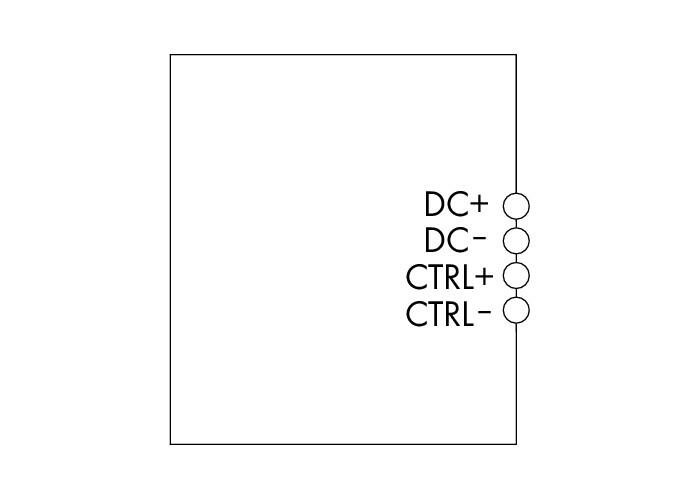

| Connection type (1) | Giriş/çıkış/batarya kontrolü |
| Bağlantı teknolojisi | CAGE CLAMP® |
| WAGO terminal | WAGO 231 Serisi |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 12 AWG |
| İnce bükümlü kablolar | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
| Max. line length | 3 m (Giriş/çıkış/batarya kontrolü) |
Geometrical Data
| Width | 55 mm / 2.165 inches |
| Height | 153 mm / 6.024 inches |
| Depth | 126,6 mm / 4.984 inches |
| Note on dimensions | Konektörlü yükseklik Height iincluding female connector |
Mekanik Veri
| Montaj | DIN-35 ray |
Material Data
| Ağırlık | 1980 g |
Environmental Requirements
| Surrounding air (operating) temperature | -10 … +40 °C |
| Surrounding air (storage) temperature | -20 … +40 °C |
| Relative humidity | 5 … 80 % (yoğunlaşmaya izin verilmez) |
Standartlar ve Spesifikasyonlar
| Uygunluk işareti | CE |
| Standartlar/spesifikasyonlar | VdS-tested battery UL 508 |
Ticari Veri
| Product Group | 6 (INTERFACE ELECTRONIC) |
| eCl@ss 10.0 | 27-05-04-03 |
| eCl@ss 10.0 | 27-05-04-03 |
| ETIM 8.0 | EC000357 |
| ETIM 8.0 | EC000357 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4050821298243 |
| SAP tesis 01'den gümrük tarifesi no. | 85072080900 |
Environmental Product Compliance
| CAS-No. | 7439-92-1 |
| REACH Candidate List Substance | Lead |
| RoHS Compliance Status | Compliant,No Exemption |
