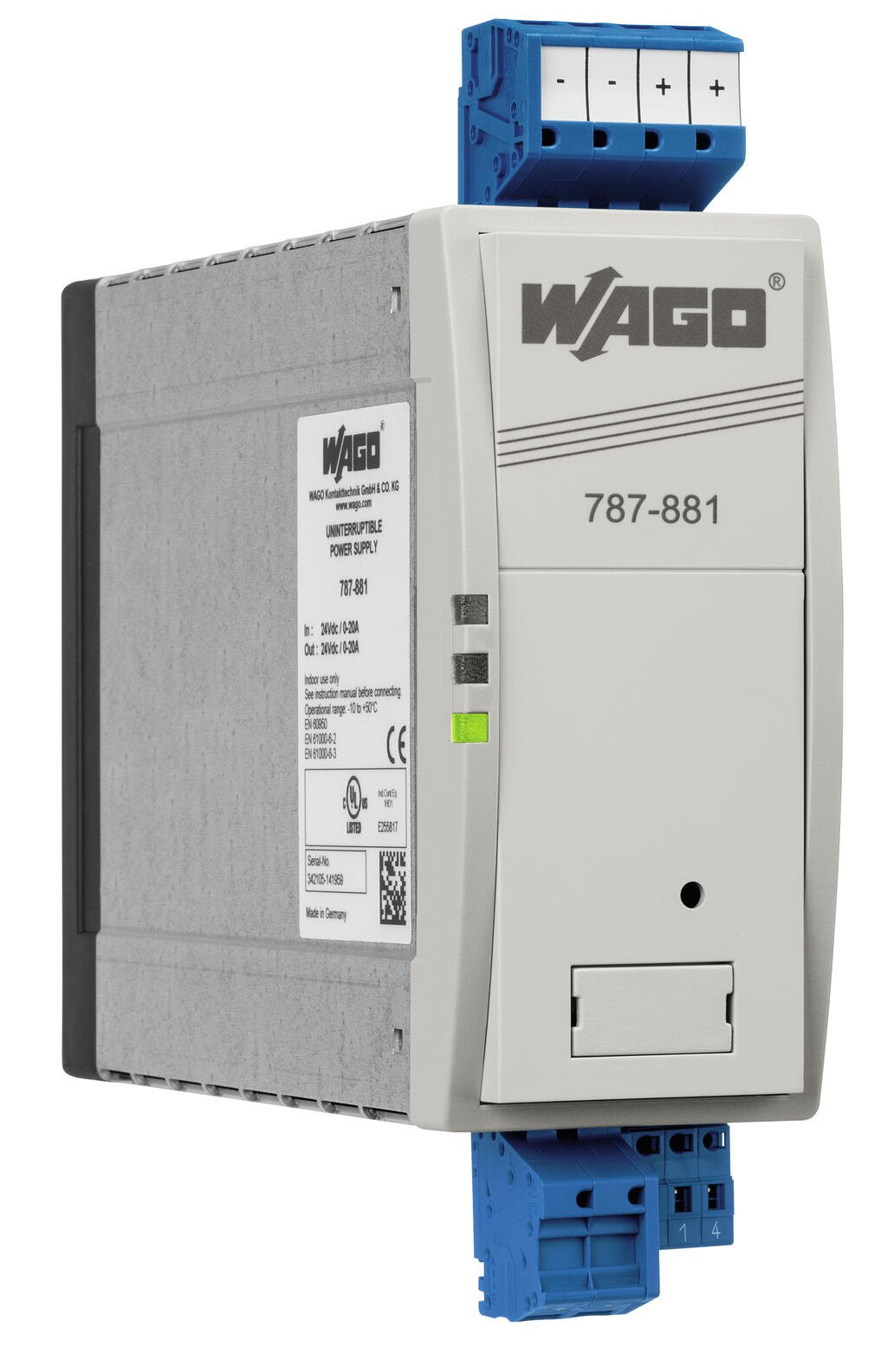

Açıklama
Technical Data
Input
| Nominal input voltage U i nom | DC 24 V |
| Input voltage range | DC 20 … 30 V |
| Nominal mains frequency range | 0 Hz |
| Input current I i | ≤ 0,06 A (Yüksüz); ≤ 1 A (Şarj); ≤ 22 A |
Output
| Nominal output voltage U o nom | DC 24 V |
| Output voltage range | U i - 1 VDC (nominal çalışma); 20,4… 24 VDC (ara bellek modu) |
| Nominal output current I o nom | 20 A |
| Akım sınırlaması | 1.1 x I o nom (tip) |
Energy storage
| Buffer time | 0,17 … 16,5 s yük akımına ve açma eşiğine bağlıdır |
| Switch-on threshold (adjustable) | DC 20 … 24 V |
| Şarj süresi | 5 min |
Signaling and communication
| Göstergeler | 1 x LED DC OK (yeşil) 1 x Charge LED (sarı) 1 x DC yok OK LED (kırmızı) |
| Çalışma göstergesi | Yeşil LED (Uo 20 V) Sarı LED (şarj oluyor) Kırmızı LED (Uo 20V) |
Verim/Güç Kayıpları
| Güç kaybı P V | ≤ 1,5 W; ≤ 15 W (Nominal yük) |
Safety and protection
| Koruma sınıfı | III |
| Koruma sınıfı | IP20; per EN 60529 |
| Ters gerilim koruması | Evet |
| Kirlilik derecesi | 2 |
| Paralel çalışma | evet |
| Series connection | hayır |
| MTBF | tip. 87,600 h ( 25 C'de); tip. 30,500 h (40 C'de) |

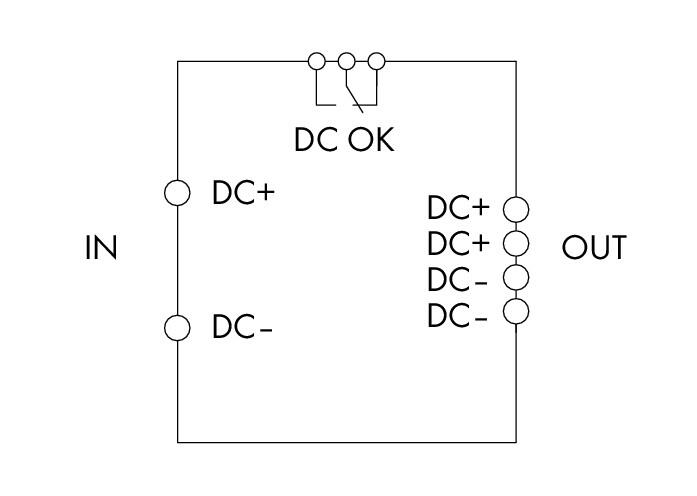

Bağlantı verisi
| Connection type (1) | giriş/çıkış |
| Bağlantı teknolojisi | CAGE CLAMP® |
| WAGO terminal | WAGO 231 Serisi |
| Tek damarlı boylar | 0,5 … 10 mm² / 20 … 8 AWG |
| İnce bükümlü kablolar | 0,5 … 10 mm² / 20 … 8 AWG |
| Sıyırma uzunluğu | 13 … 15 mm / 0.51 … 0.59 inches |
| Connection type (2) | Röle |
| Bağlantı tipi 2 | CAGE CLAMP® |
| WAGO terminal 2 | WAGO 231 Serisi |
| tek damarlı, bağlanabilir | 0,08 … 2,5 mm² / 28 … 12 AWG |
| ince bükümlü, bağlanabilir | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inches |
Geometrical Data
| Width | 57 mm / 2.244 inches |
| Height | 181 mm / 7.126 inches |
| Depth | 179 mm / 7.047 inches |
| Note on dimensions | Konektörlü yükseklik Height iincluding pluggable connector |
Mekanik Veri
| Montaj | DIN-35 ray |
Material Data
| Yangın yükü | 0,432 MJ |
| Ağırlık | 1000 g |
Environmental Requirements
| Surrounding air (operating) temperature | -10 … +50 °C |
| Surrounding air (storage) temperature | -10 … +60 °C |
| Relative humidity | 5 … 96 % (yoğunlaşmaya izin verilmez) |
Standartlar ve Spesifikasyonlar
| Uygunluk işareti | CE |
| Standartlar/spesifikasyonlar | EN 60950 UL 508 EN 61000-6-2 EN 61000-6-3 |
Ticari Veri
| Product Group | 6 (INTERFACE ELECTRONIC) |
| eCl@ss 10.0 | 27-04-07-01 |
| eCl@ss 10.0 | 27-04-07-01 |
| ETIM 8.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4045454909826 |
| SAP tesis 01'den gümrük tarifesi no. | 85049017000 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
